長物志「隨光呼吸」DIY

cwtim01 · 發表於 2014-2-6 10:12:14

obee 發表於 2014-2-6 10:08
no, "x2" means it is 安規 (in China's term), see this for detail:
http://www.dianzivip.com/view/54 ...

Thanks obee ching.

wongkm33 · 發表於 2014-2-6 10:56:58

新手想做這玩意，為安全起見，最好用木殼或膠殼，用金屬殼比較危險，小心！

obee · 發表於 2014-2-6 11:11:05

wongkm33 發表於 2014-2-6 10:56
新手想做這玩意，為安全起見，最好用木殼或膠殼，用金屬殼比較危險，小心！ ...

新手感想: 我唔會做一D我未明白個原理的DIY. 因為我仲未明佢點做到聲稱的功效, 我仲係觀望中.

cwtim01 · 發表於 2014-2-6 13:19:51

wongkm33 發表於 2014-2-6 10:56
新手想做這玩意，為安全起見，最好用木殼或膠殼，用金屬殼比較危險，小心！ ...

多謝師兄提點，BB級新手不打算砌220V的線路，但最近在學用LTSpice，想試下simulate而已。

澳門客 · 發表於 2014-2-6 23:15:41

wongkm33 發表於 2014-2-5 22:23
220V半波整流輸出電壓在沒有濾波電容時約155V左右；有濾波電容時輸出電壓是交流電壓1.4倍，
約311V，有負載 ...

有負載後，全波整流就是交流電x1.41再x0.95-0.9左右，視負載有多大，但現在是半波整流，我認為是交流電x1.41再x0.7左右而已，220v半波整流後有負載我估210v直流左右，但足以點燃現在所有穩壓膽，這類胆最高是od3，180v點燃，穩定150v，電壓1m利用電位器調節

澳門客 · 發表於 2014-2-6 23:20:52

wongkm33 發表於 2014-2-6 10:56
新手想做這玩意，為安全起見，最好用木殼或膠殼，用金屬殼比較危險，小心！ ...

　我都認為最好用回木壳，因為金屬壳會有危險，210v直流是通過1m電位器調節，這金屬電位器調這樣高的電壓是有點危險，尤其直流，大部分碳膜電位器一入直流很快玩完，直流最好用繞線電位器，但繞線電位器基本沒有1m這樣大，所以台灣那個用木壳是有實際需要

澳門客 · 發表於 2014-2-6 23:23:33

Richards 發表於 2014-2-5 14:32
綠色那隻cap是我畫在那裡的，即是那支47uf/160V！我覺得把電容接到那裡會好些！

只要將47uf/160V換成250 ...

部分放電穩壓膽當閃爍時可能會引發噪音，在放電穩壓膽二極並上電容是可以把這噪音制止

wongkm33 · 發表於 2014-2-7 15:19:03

本帖最後由 wongkm33 於 2014-2-7 15:20 編輯

澳門客發表於 2014-2-6 23:15
有負載後，全波整流就是交流電x1.41再x0.95-0.9左右，視負載有多大，但現在是半波整流，我認為是交流電x1 ...

查過資料，半波整流計算是這樣的

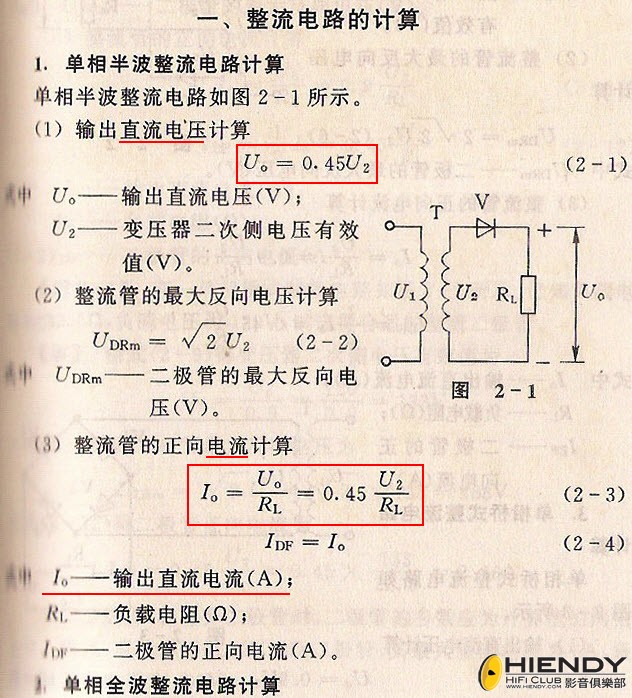

沒有濾波電容時，輸出電壓、電流計算

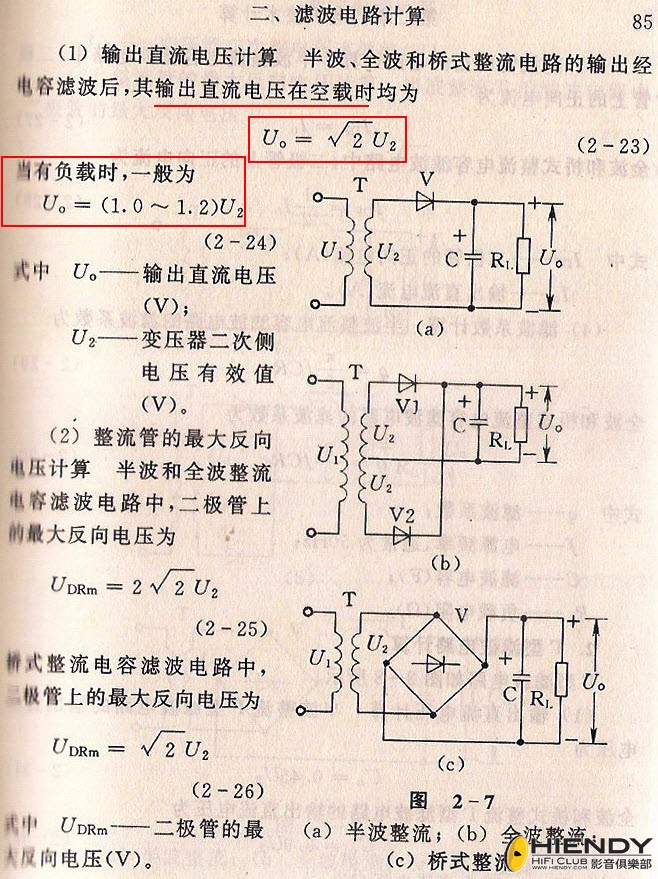

有濾波電容時，輸出電壓計算

schmike · 發表於 2014-2-7 16:05:02

澳門客發表於 2014-2-6 23:23
部分放電穩壓膽當閃爍時可能會引發噪音，在放電穩壓膽二極並上電容是可以把這噪音制止 ...

澳門兄
咁你對佢可以減到電完嘈音有咩見解?
因為你講話仲有嘈音產生。。哈哈

schmike · 發表於 2014-2-7 20:32:57

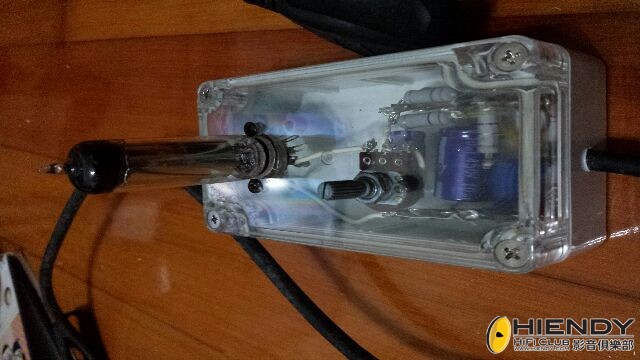

我都整左一個
用0B2
知道大膽同小膽既分別。。就係見到光同無光

patkwok · 發表於 2014-2-8 11:15:08

其實除左用0a3之外
用其他整流膽得唔得？

schmike · 發表於 2014-2-8 11:37:09

patkwok 發表於 2014-2-8 11:15
其實除左用0a3之外
用其他整流膽得唔得？

我試左0B2係成功既
但係就無大八腳既管咁好玩閃閃下
0a3 0b3 0c3 0c4都可以用
應該無問題

patkwok · 發表於 2014-2-8 12:11:19

schmike 發表於 2014-2-8 11:37
我試左0B2係成功既
但係就無大八腳既管咁好玩閃閃下
0a3 0b3 0c3 0c4都可以用

除左0系之外，其他既唔知有無用呢？
如5ar4

schmike · 發表於 2014-2-8 12:22:19

patkwok 發表於 2014-2-8 12:11
除左0系之外，其他既唔知有無用呢？
如5ar4

佢係用穩壓管的
所以整流管不能用
但是好像大平天國是用3極管的
不知有無師兄拆解過呢

Richards · 發表於 2014-2-8 14:36:28

他們的太平天國沒有220V的，所以我也沒有訂到！

wongkm33 · 發表於 2014-2-8 15:02:24

schmike 發表於 2014-2-8 11:37
我試左0B2係成功既
但係就無大八腳既管咁好玩閃閃下
0a3 0b3 0c3 0c4都可以用

是不是穩壓膽兩端電壓不夠高的緣故，如果是改細27K得唔得呢？

澳門客 · 發表於 2014-2-8 19:49:43

schmike 發表於 2014-2-7 16:05
澳門兄
咁你對佢可以減到電完嘈音有咩見解?
因為你講話仲有嘈音產生。。哈哈 ...

　我講的是部分放電管
　這在我以前使用這類定電壓放電管做穩壓時也見到，的確是換管後即時沒有噪音，至於應用這種放電管去吸收電源噪音的原理我也未明，照原理，交流電一旦通過整流，無論內部是否有干擾，所有交流都變成直流，整流子是無法分析交流裡的交流電是否正常供電的50hz，還是干擾的高頻率交流電波
　在這問題上，我要自己做次實驗看看

schmike · 發表於 2014-2-8 23:01:58

wongkm33 發表於 2014-2-8 15:02
是不是穩壓膽兩端電壓不夠高的緣故，如果是改細27K得唔得呢？

電流是夠的了
只是結構問題令我看不清他閃不閃

hitimfuk · 發表於 2014-2-11 21:29:06

效果怎樣？得嗎？
真空管線路在整流線路後，再有27K串阻，照理對AC電源的噪音吸收力很有限。

hitimfuk · 發表於 2014-2-11 23:43:10

照電路看，濾波效能只是靠前端RC衰減高頻。整流線路後面只是一個真空管並聯式直流穩壓電路，對AC端的雜訊應沒有效果，但就成為產品包裝的精美亮點。
