Anamorphic Len

david321

回復 80# cckong


    我試過嶈個鏡放在ae2000 前, 好像很難較, 是否部機一定有轉aspect ratio?

cckong

回復 81# david321


    David兄, 我沒有你部AE2000, 暫時答你唔到, 不如你看完我的報告睇吓有無解決你的問題, 如仍未解決再研究........

cckong

好喇, 在入正題前先講講我的設備, Sony VW60投影機、菊池灰幕皇16:9 100吋、Denon BDP A100播放器, 部Sony 60仔於07年購入的，機裏菜單上有個叫Anamorphic Zoom的功能，但這功能不能只是按了就用到，是需要配合Anamorphic Lens的鏡頭一起使用的，在這些年裏我一直在找這些鏡頭，但通通都好貴起碼過萬甚至貴過我部60仔，點買得落手! 而這功能就一直有等於無，像被封印了一樣!  可能你會話:車！呢個function有乜咁巴閉呀?用唔到咪算囉! 但我可以跟你話任憑你是甚麼較機高手，動用如何專業的儀器，將畫面tune到合符哂標準都好，但如果沒有用到這個功能，我不能給你滿分!

cckong

仲係未入正題....... ，先要同大家上上堂，起碼知道這功能原理? 呢件嘢係乜? 點用先至最好? 以下所講解的只針對我自己的器材，你的器材可能與小弟的不一樣，買之前自己考慮清楚! 我部Sony VW60是屬16:9全高清即1920X1080像素的投影機，功能上有個Anamorphic Zoom的function，市面上還有一些4:3或720的機，但大多數家庭用投影機都已是用16:9及1080的Panel了。而這個Anamorphic Zoom的function是針對2.35:1屏幕比例的電影所使用的，即2.35(寬):1(高)，16:9亦即等於1.77:1，當播放這些(2.35:1)的影片時，投影機的1.77:1panel上下並未被用盡，形成了黑色的光bar(如圖1)，我是特登較光些讓你們看到那些黑bar..........

cckong

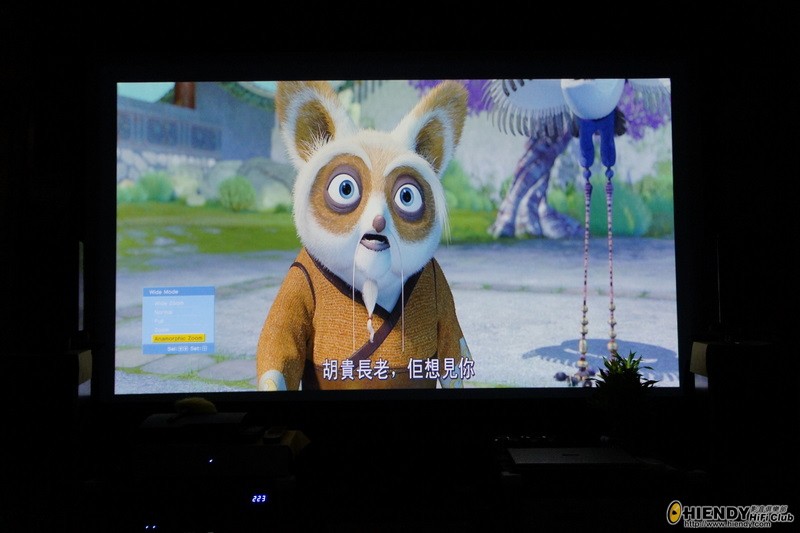

Anamorphic Zoom這功能就是將2.35:1比例的畫面改變成為16:9(即是1.77:1)，這樣就可以令到整塊16:9的panel都能填滿而顯示畫面，但是改變了這個比例後，電影的原本畫面就被拉長了(如圖2)，所以需要配合Anamorphic Lens來將畫面拉番闊從而糾正番電影原本的比例2.35:1，所以這個Anamorphic len其實只係將畫面水平拉闊的鏡頭，而倍率是1.33倍，為何要1.33倍呢? 佷簡單1.77 X 1.33 = 2.35

cckong

而我買的這個Anamorphic Len的原埋是(见圖3,4)用兩塊三角形的鏡片將畫面的水平放大的.....

cckong

現在這幅圖(圖5)就是用了Anamorphic Zoom功能再加理Anamorphic len的畫面，但是又拉長又拉闊後，整個畫面被放大了很多，超過屏幕的範圍了，所以要再將整個畫面縮番小(見圖6)，至於Focus方面是無需作任何調校的.......

david321

嘩, 好正呀! 可惜我在澳門, 冇可能請你教我如何調較! 唯有留意你的報告! 啱啱今晚換了ae7000, 祈望個鏡啱用啦啦!

cckong

未講其他畫質分別前，先講講這個鏡頭的缺點和安裝上的要點。但凡加了什麽鏡頭在投影機前面都是會有耗損的，只是多或少，而這個鏡在安裝時要盡量貼近投影機本身的鏡頭，在形狀方面是有些少變形，而且越邊的清晰度就越低，為何會這樣呢? 是不是這鏡頭的質數問題定還是其他呢? 我個人認為這是物理現象(可見圖7)，C線是投影機與屏幕中心的距離，B線是投影機與屏幕邊懸的距離，B是長過C的，亦即表示如果投放的角度越大(左邊B與右邊B之間)，B與C的差距會越大，為了要將B與C的長度不同盡量減小，投放的角度要盡量小，所以我認為不適合短焦距的投影機，而且想達到B與C都一樣長度的話，除了要用長焦距的投影機之外還要用弧形幕...........

cckong

回復 88# david321

不要緊!大家研究學習，如有問題我希望盡量答到你!

cckong

有D倦了, 明晚才繼續..........

ho8569hk

Anamorphic Zoom這功能就是將2.35:1比例的畫面改變成為16:9(即是1.77:1)，這樣就可以令到整塊16:9的panel都 ...
cckong 發表於 2011-11-1 00:56

    我部sony hw-15冇Anamorphic Zoom 呢個功能,咁即係我加Anamorphic len都冇用?

iwantbd

現在這幅圖(圖5)就是用了Anamorphic Zoom功能再加理Anamorphic len的畫面，但是又拉長又拉闊後，整個畫面被 ...
cckong 發表於 2011-11-1 01:12

    圖6-----很有電影感!!

cckong

剛回家, 陣間繼續..........

cckong

首先多謝一直留意這post的c hing, 亦有很多c hing提問佢哋部機能否用到這个鏡頭, 我在此先說句對不起, 我不能俾到任何答案你哋, 因我只是一个普通業餘的玩家, 咁多年只對自己部Sony60仔最請楚, 你哋D機我完全不知有什麼功能及規格, 而我在這post已很詳細哋解釋這个鏡頭的原理及用法, 所以最清楚能否用得着的應該是投影機的主人, 或者可找專業人士和該牌子的代理來幫你們,請見諒!

qq1122yq

好很用心報告！

cckong

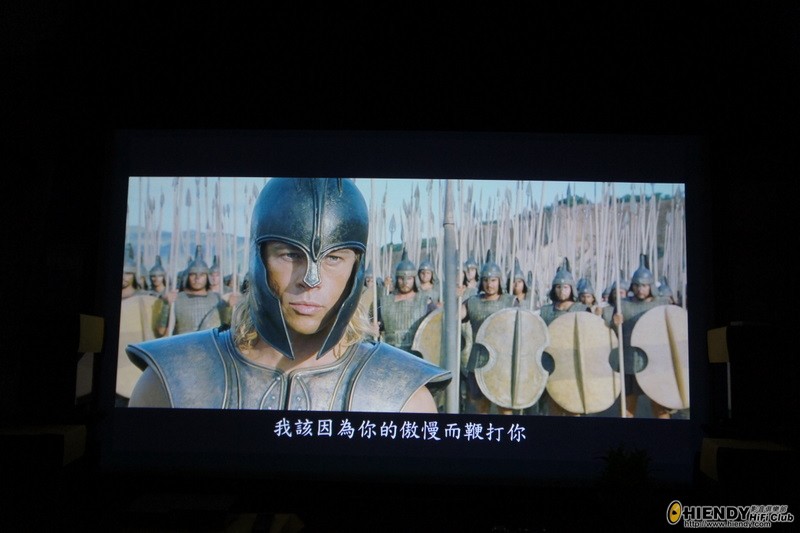

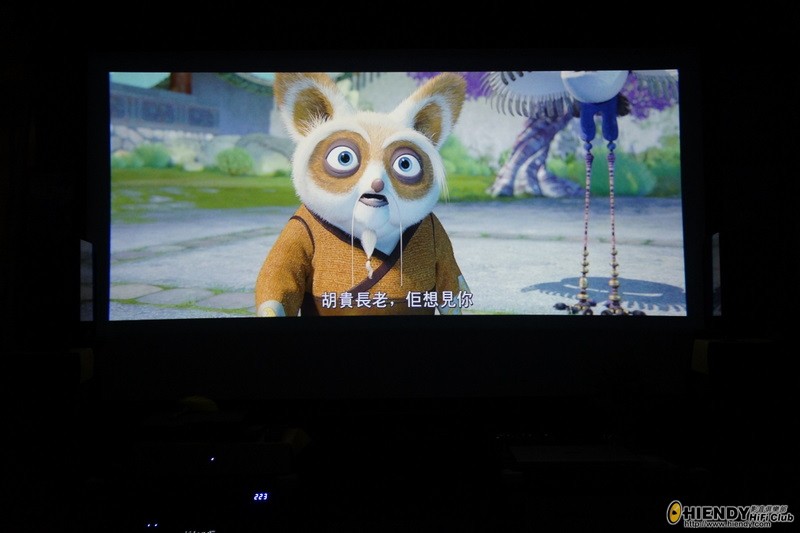

承接前文, 講到弧型幕, 我本身沒有弧型幕, 但我的投影距離有近4米, 畫面zoom到最細有90吋左右, 而且觀看電影時集中力多數會在畫面的中心區域, 邊位不會常常留意, 所以呢個缺點我是可以接受到的。跟住我會post一些照片給你們作比較, 先旨聲明本人攝影技術奇差, 用的也是劣質相機, 再經壓線放上網, 而且看電影時畫面是一直變化的, 硬照只能反映我所見到的幾多成呢? 但無計, 似乎只係得呢個方法令各位可以見到分別, 現在去馬......, "NO"代表乜都無做, "YES"代表用了Anamorphic Zoom功能與Anamorphic len!

cckong

繼續.....

cckong

Continue.........

cckong

...............
