器材電源相位測試方法

ckman0302

早日前小弟參加了一個隔離牛製作理論班,從課堂中看到另一種’’器材電源正反相測試方法(目的是測試影音器材內部有否出現電源反相問題),至於反相所帶來的問題….在此就不作詳述了….
今次所用測試工具如下:

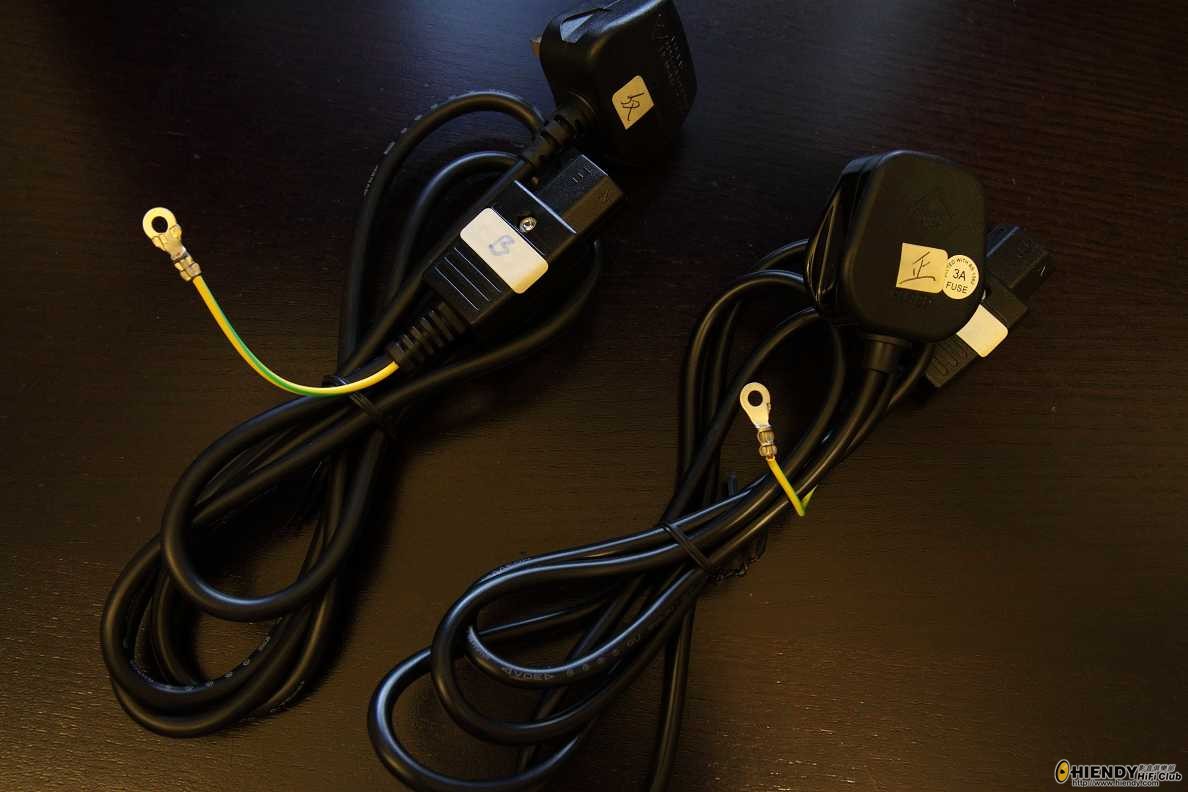

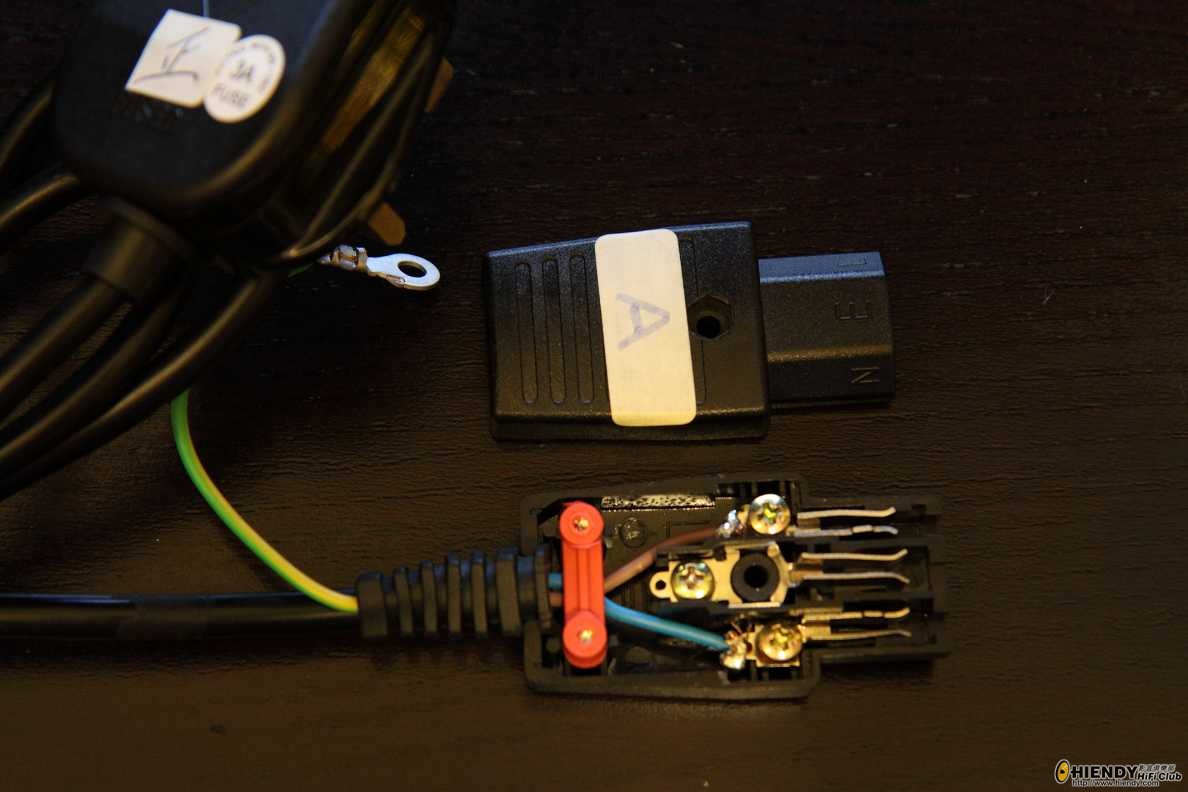

萬用錶1個，英式電源線2條,(其中1條''A''是正確相位接法,另1條''B''是反相接法，留意2條電源線IEC尾插也沒接上’’地線(Earth)’’的,沒接上的部份會留放在近尾插外層附近(如圖中)

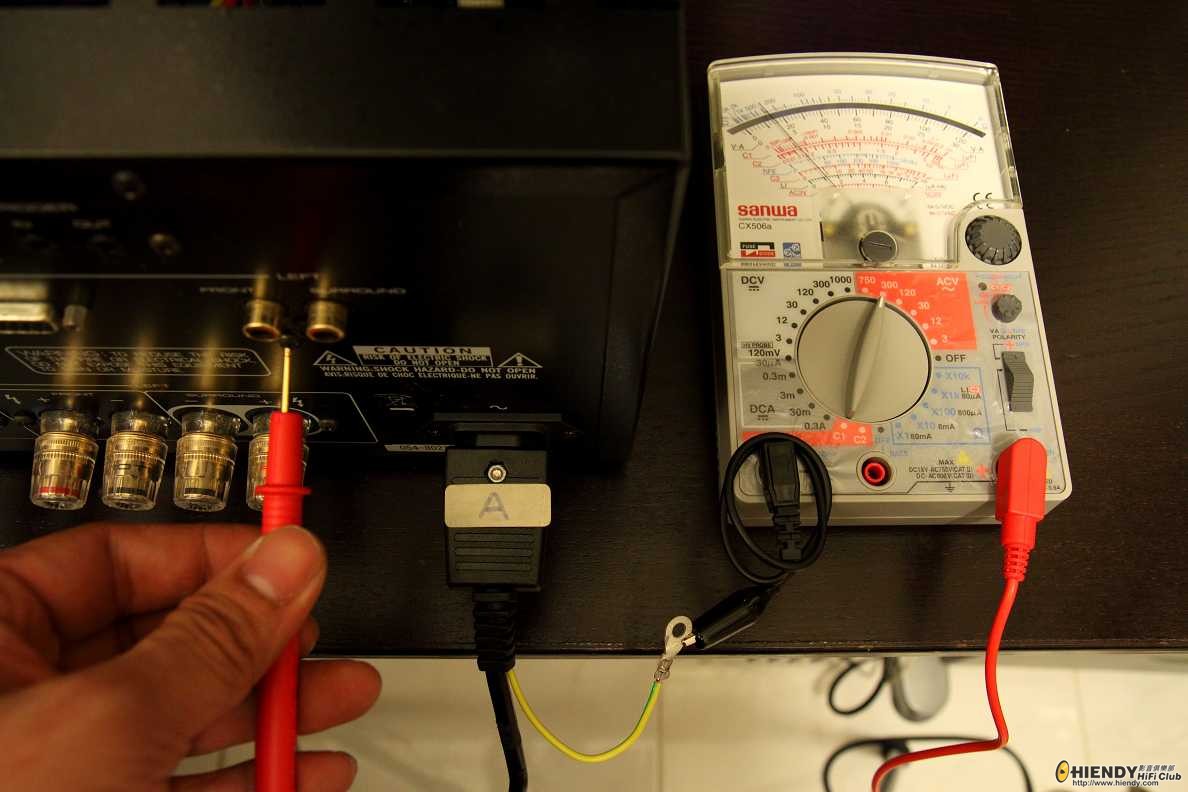

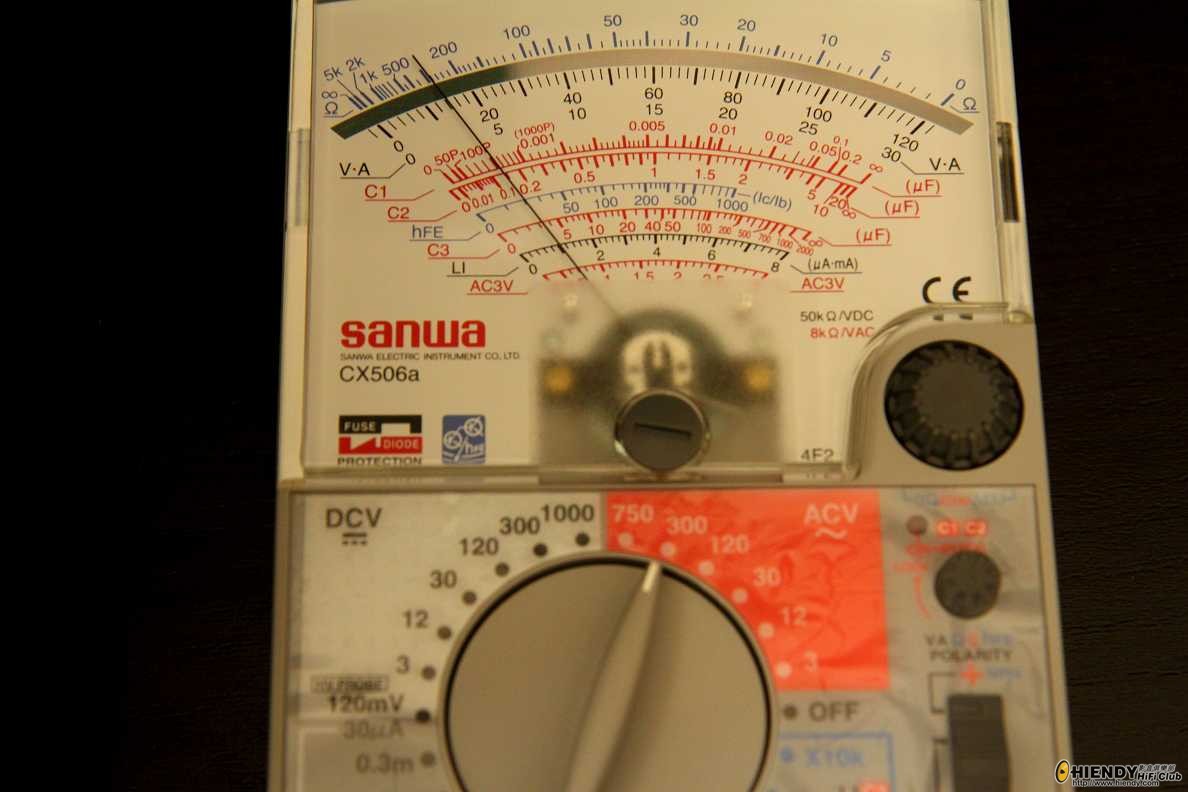

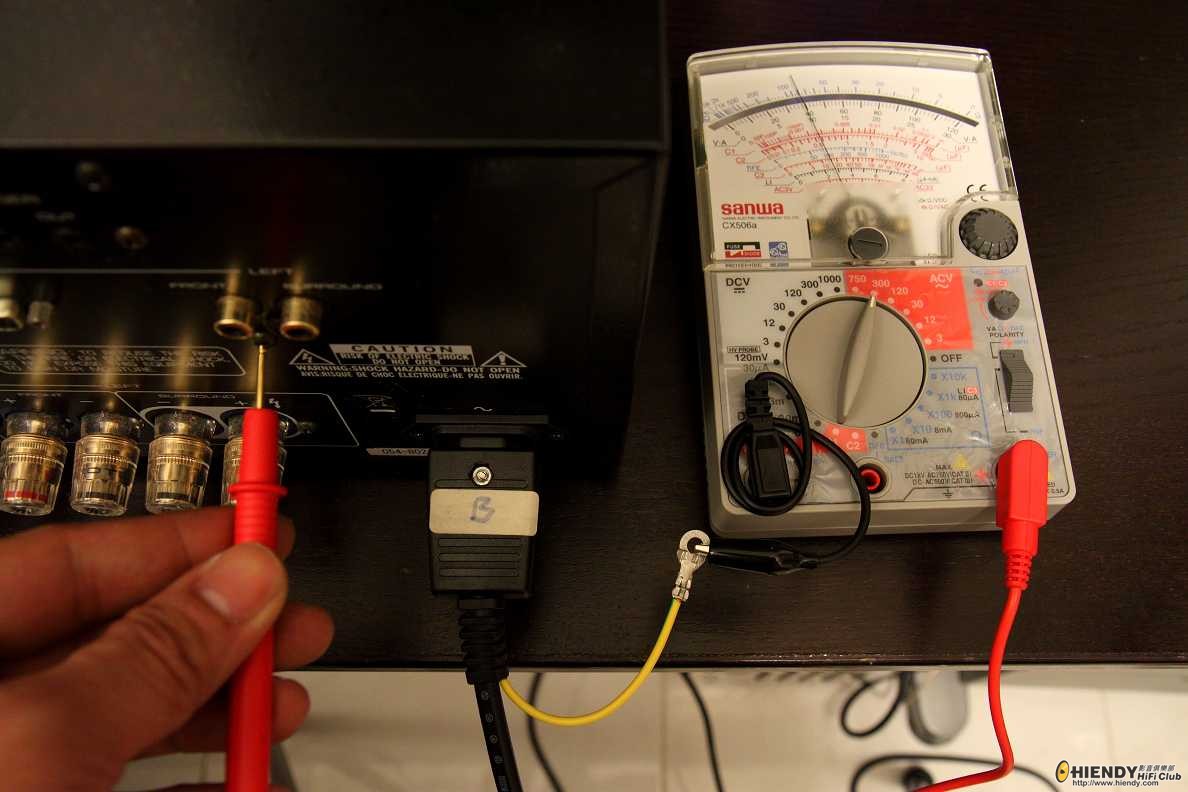

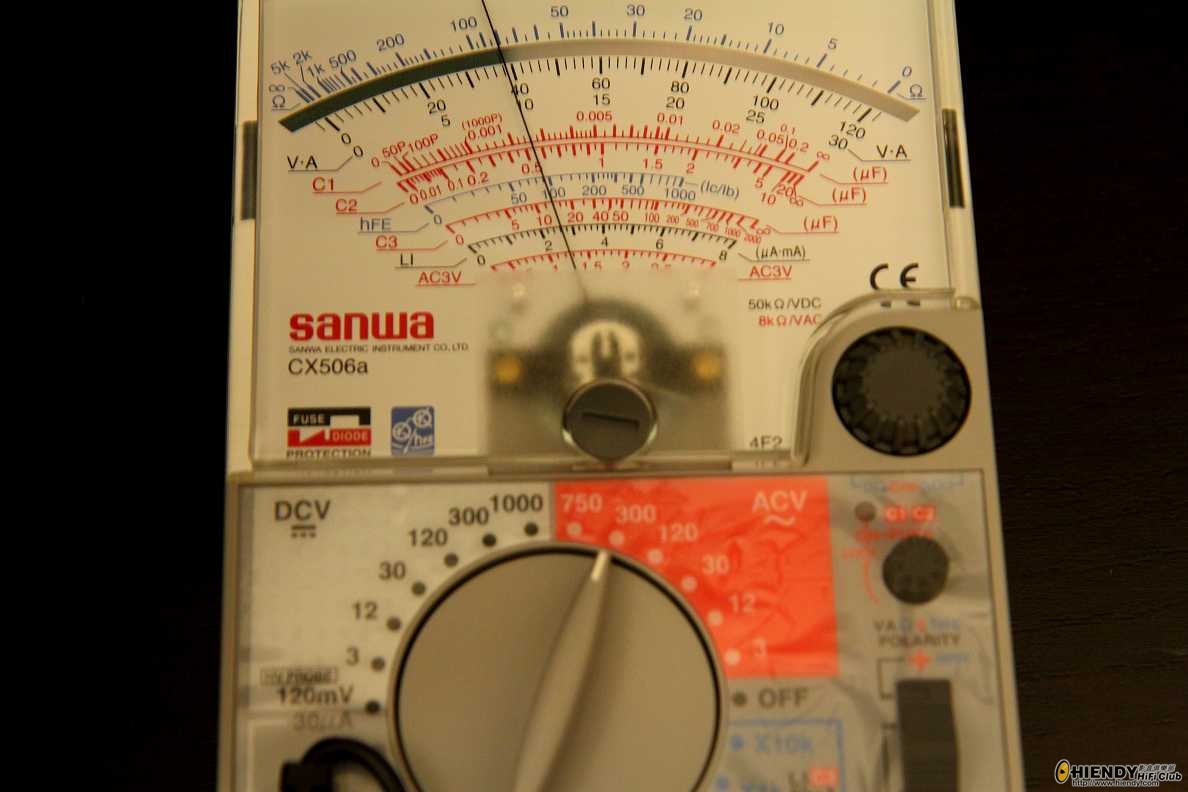

在測試前需把測試之器材上所有連接斷開，再把萬用表調至ACV220以上，跟着把器材接上電源線，這次我先接的是正相那條作測試，過程中把萬用錶一方接上電源線上外露的地線(Earth)，跟着再把另一方接器材機身，記下數值，再用同樣方式測試第2條反相線，記下數值,完成後再比對一下數值.
正相線數值如小過反相線的話代表器材相位正確，相反如正相線數值如高於反相線的話代表器材相位有反相問題，其實近似測試器材電源相位方法不至一個以下也有相關之文章供大家參考多作了解.…..
注意:測試上也有一定危險性在,如不明白請不要輕試切記!

測試器材電源相位之相關文章, http://new.erji.com/article.php?articleid=572/

maner394

師兄........好野.........

JanHau

精品post~~~~~~

ki45

好有用~~~~~~~~~~

SmallEar

多謝ckman0302  兄

Manson

一路都以為，要知道器材真正相位
係要打開部機先知，呢個分享非常有用
而且一定會試下，多謝分享

aiken

多謝師兄,好有用!

ckman0302

師兄........好野.........
maner394 發表於 2010-10-2 22:50

咪玩我啦!{:5_99:} ....你老哥叫到,我點死都死個post出嚟啦!

xover

Ching....

maner394

咪玩我啦! ....你老哥叫到,我點死都死個post出嚟啦!
ckman0302 發表於 2010-10-3 03:11

    個份心機唔係人人有..........底讚.......你應得的

cyberken

呢個POST 真係堅有用,唔洗拆機..正﹗

alexwrx

好多yahama機本身反了相

eddieko530

師兄的詳細資料真係正

大ken

有器材響手要試下先得

ryanenen

早日前小弟參加了一個隔離牛製作理論班,從課堂中看到另一種’’器材電源正反相測試方法(目的是測試影音器材 ...
ckman0302 發表於 2010-10-2 22:39

有一樣要提下係
耍抽走哂其它机接線例如 rca, hdmi之後,
耍测試既机係完全無插訊号線下,
用上述方法测電源極牲先準確.

番薯

多謝樓主分享！
小弟建議此貼可頂置給其他會員參考。

beerboy

ryanenen 發表於 2010-10-4 11:23
有一樣要提下係
耍抽走哂其它机接線例如 rca, hdmi之後,
耍测試既机係完全無插訊号線下,

我試過用呢個方法.....但個表完全無反應.... 係咪一定要抽走晒d ic先它得嫁呢？如果，e.g. 我想check cd機，佢一條coaxial去dac，咁我disconnect左dac條coaxial係咪都得嫁？cd機個coaxial位好實好難disconnect呀....... 另外，amp既話，唔disconnect speaker cable又得唔得呢？

keke323

又學到野

ryanenen

beerboy 發表於 2012-10-2 17:25
我試過用呢個方法.....但個表完全無反應.... 係咪一定要抽走晒d ic先它得嫁呢？如果，e.g. 我想check cd ...

係要抽走其它ic, coxial etc先準確。原因係如果dac電源極位巳錯，会連帶cd player 都錯，他表度吾準。
