LCD電視電源線插座DIY (於25/05/13新增Part 3)

ice_man · 發表於 2013-5-19 22:39:50

本帖最後由 ice_man 於 2013-5-26 12:47 編輯

Part 1:
因為小弟部三叔電視嘅電源線並唔係用IEC或8字頭插坐，而係直接由電視底板出嘅(以前Pioneer Plasma電視係用IEC插座，但相信依家一般LCD電視嘅電源線都係直出)，原裝果條香雞咁幼嘅電源線睇見都唔開胃，終於忍唔住要搞搞佢。

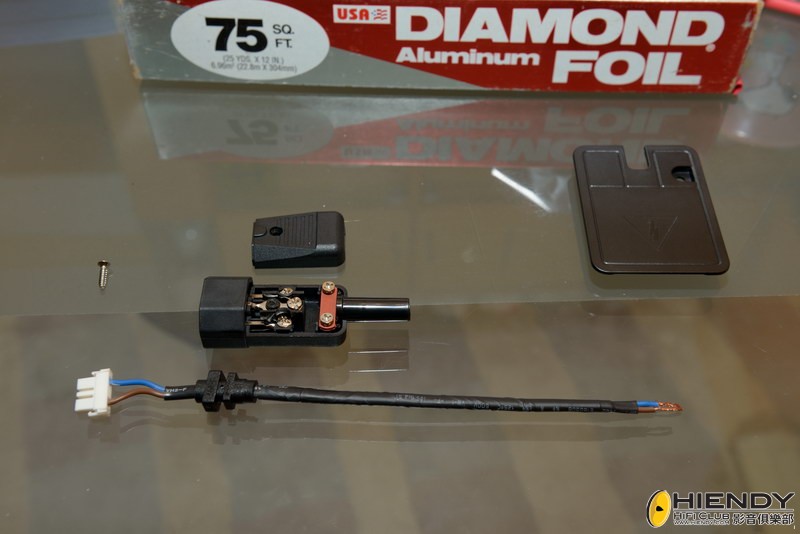

1) 首先鬆開粒螺絲、跟住打開個膠冚，甩左條線出黎。

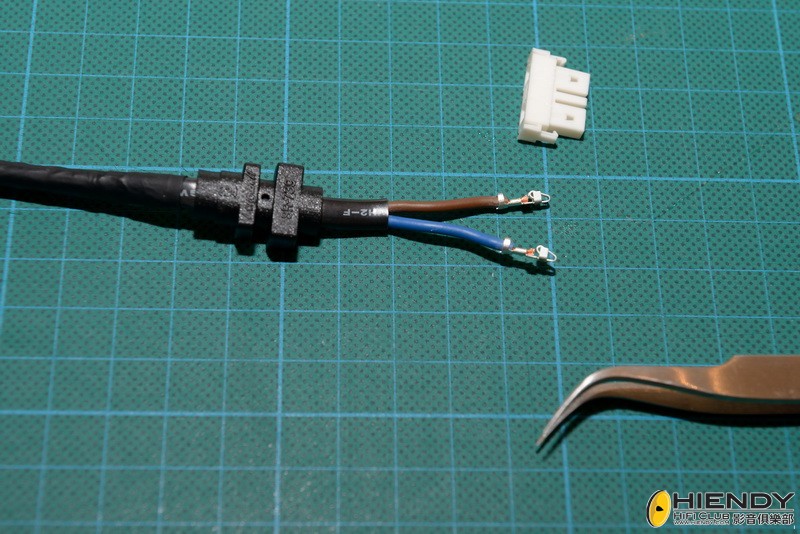

2) 剪斷條原裝電源線，記得預留足夠長度黎裝IEC插坐。

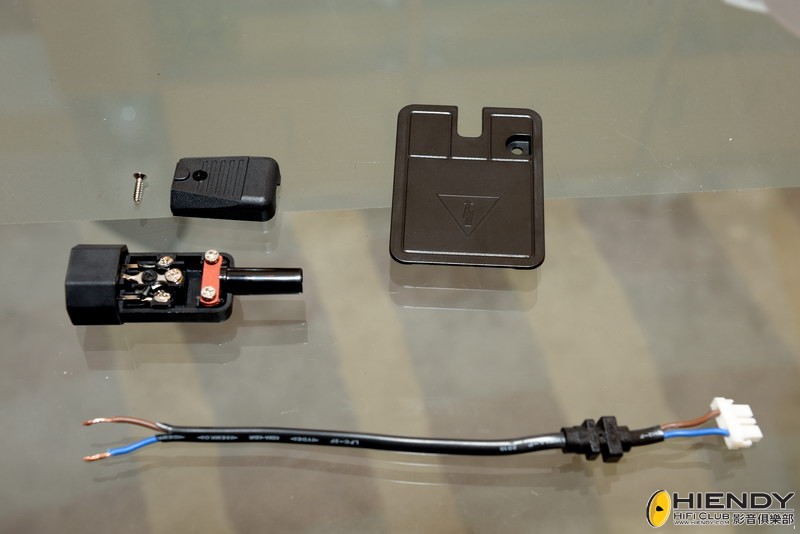

3)預備錫紙、熱縮通、IEC插坐、熱風槍/風筒等等嘅東西...

4) 將錫紙包住條原裝電源線，用黎減低EMI同RF嘅干擾。

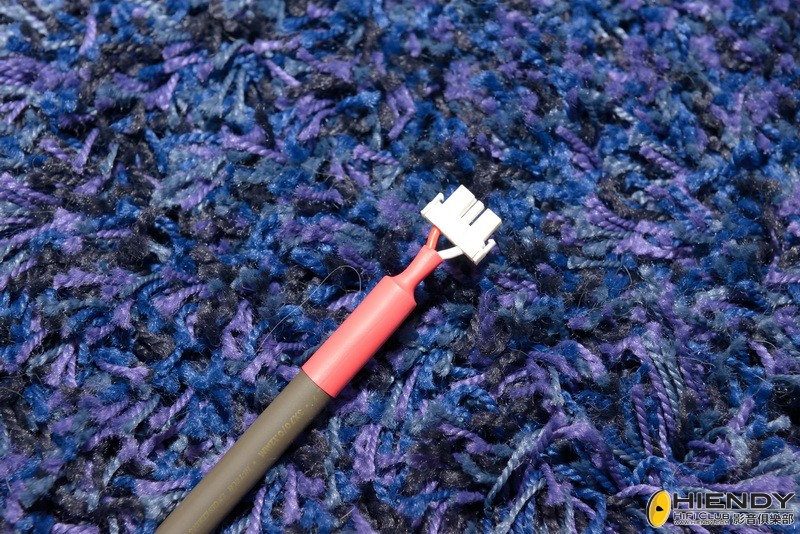

5) 原裝電源線包好錫紙再套上熱縮通。

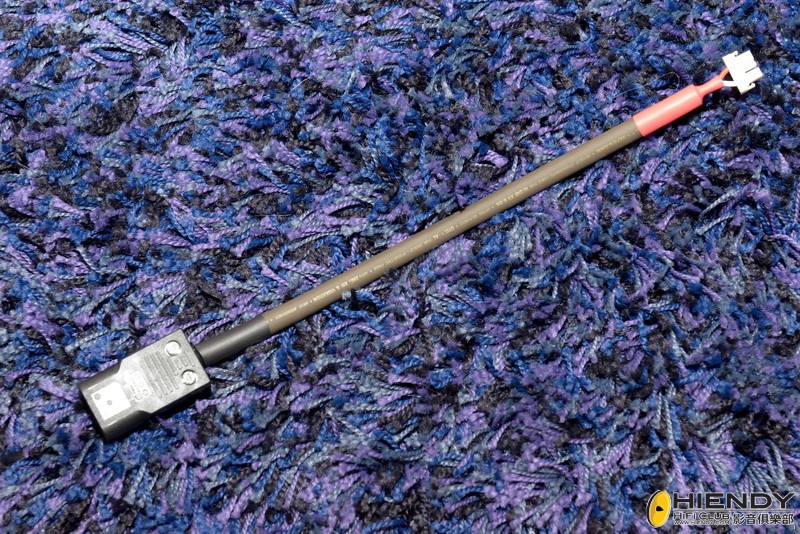

6) 裝上IEC插坐。

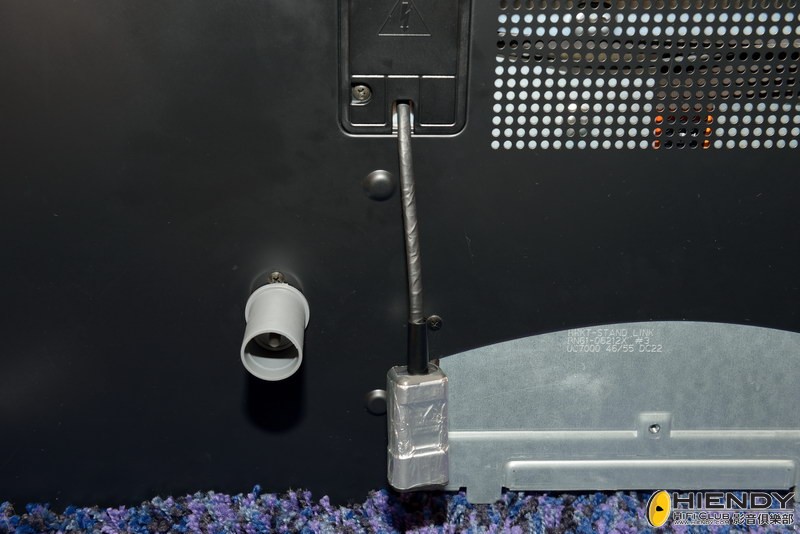

7) IEC插坐亦都用錫紙包好，包錫紙嘅原因都係用黎減低EMI同RF嘅干擾。之後再套上熱縮膠，因手頭上黑色熱縮膠唔夠大，只好用透明熱縮膠頂上。

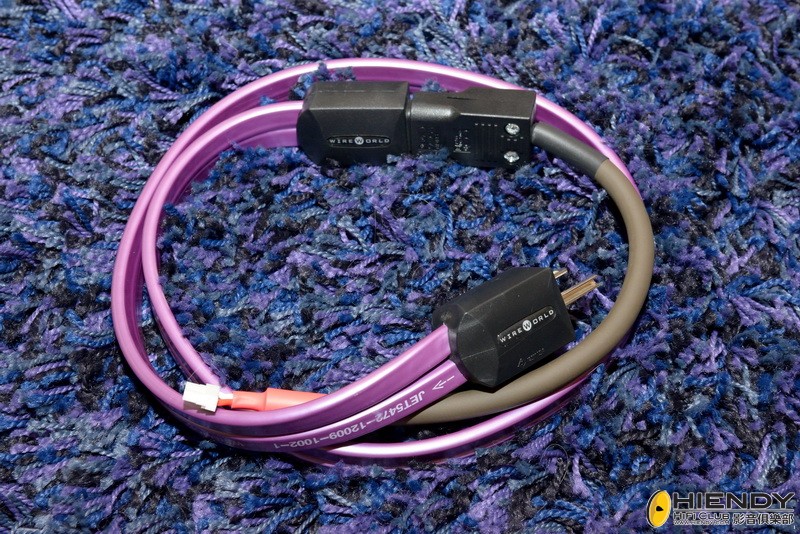

完成後將會接駁WireWorld Aurora電源線使用。

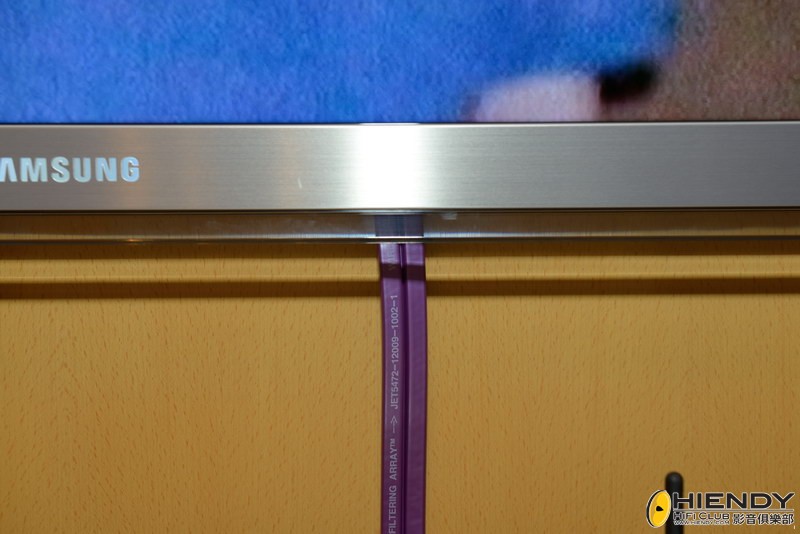

將已改裝好嘅電源線插回電視上。

再裝回膠冚。

完成！

Report:
改左IEC座即時插條WireWorld Aurora電源線發覺效果相當之唔錯，畫面終於都似番啲樣，對比度提高左，畫面亦都乾淨左好多。雖然我部三叔3D LCD電視係當年嘅旗艦型號，但畫質同部舊嘅只係720P嘅Pioneer Plamsa實在相差好遠，依家改裝完電源部份畫質叫做拉近番些少，呢項DIY改裝絕對值得一試...

ice_man · 發表於 2013-5-19 22:40:36

本帖最後由 ice_man 於 2013-5-20 20:51 編輯

Part 2:
本來早前DIY完電源線後效果滿意，但近日發生左一件時，就係當接觸到條電源線就有時會著唔到部電視或者睇睇吓會自動息機，估計係個ICE公頭啲pin出問題，於是出去買另一個IEC公頭返黎再DIY，今次買左個取得多項認證嘅IEC公頭，所有Pin都係銅製再鍍鎳。換頭入面嘅設計比較好，所以安裝呢款IEC否公頭相對之前嗰款方便得多又夠穩固，好快手就搞掂晒。

新舊插頭對照

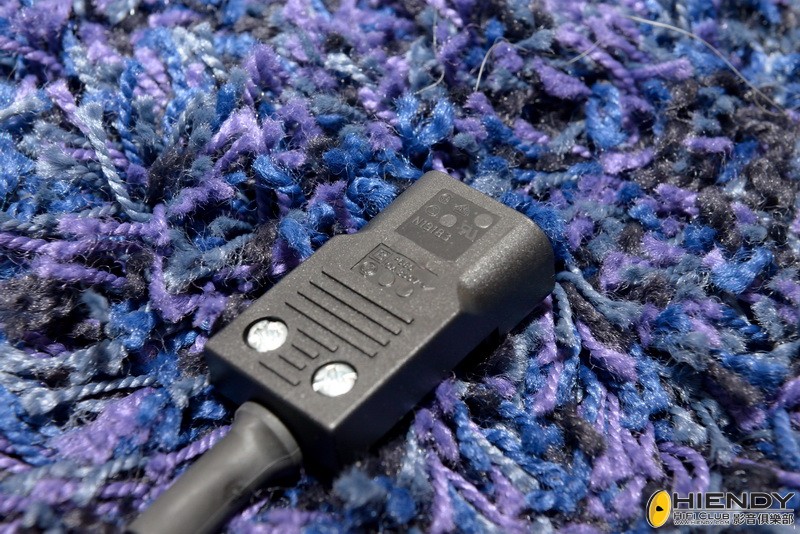

插頭取得多項認證

今回追加一粒TDK磁環

完成品

Peport
裝完之後就立刻試機，即時冇晒之前嘅問題，最奇怪就係換完呢個新嘅IEC公頭發覺不論對比度、光亮度、色溫都同之前有分別，以我部電視計光度約相差1度，對比度約相差5度，白色嘅色溫覺得比之更加準確...

ice_man · 發表於 2013-5-19 22:40:46

本帖最後由 ice_man 於 2013-5-25 15:38 編輯

Part 3:
因為早前有師兄提議更換晒整條原裝電線，於是得間就去買定材料，預備再次改裝。今次買左條日製嘅Denko ‘Power Digital’ 電源線，呢款線嘅導體係3x70/0.2mm OFEC銅線製做，L,N,E線外面有鋁箔屏蔽，防止外界嘅EMI同RFI干擾，線身纏繞左棉線作為防震。今回黎一個徹底改做，換走整條原裝雞線，希望能夠再提升畫質！

Denko ‘Power Digital’ 電源線嘅外貌。

先開外皮同埋除去棉線及鋁箔。

開線皮，再包熱縮膠跟住就收緊螺絲。

IEC公頭一面完成。

白色機身插頭呢面就比較麻煩，首先要壓平插頭內枝Pin嘅倒扣位。

成功取出插頭入面兩枝Pin。

小心將枝Pin上面原本嘅電線取出，再銲接上新嘅電源線。
(註：如冇經驗者請勿嘗試此動作，因為條Pin係極易破壞的，情願CUT斷電線再接駁)

將兩枝Pin插回白色插頭內再包熱縮膠。

初步完成。

白包插頭呢邊再加兩條索帶，以便放於膠冚嘅坑位，以防止白色接頭與機身底板鬆脫。因為電線粗左好多，所以膠冚嘅出口位都要加大。

最後加上磁環。

完成。
