音箱分頻點對聽感的影響

天下第一刀

音箱分頻點對聽感的影響
要買到一對好音箱就要先看喇叭單元的型號及產地﹔睇音響用的是真材實學﹐睇音響以數據及物理分析可以全面勝金耳朵。

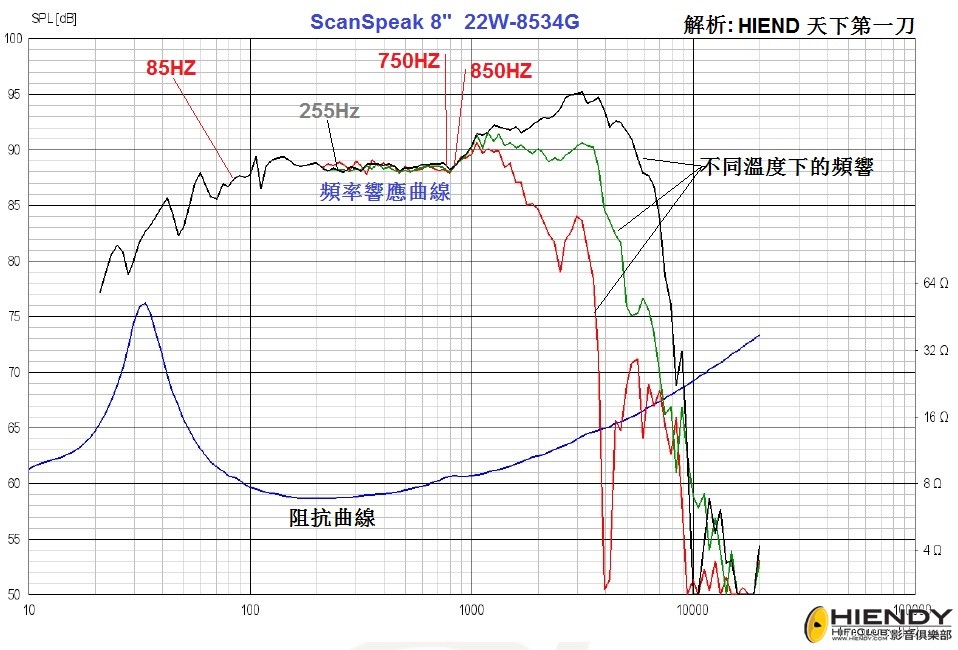

圖是丹麥SCANSPEAK 8英寸22W_8534G的阻抗及頻率響應曲線圖﹐分頻點的選擇如圖所示﹔
從圖數據看到在不同溫度下的頻響﹐因此該單元最少要配中高音才可以覆蓋基本人
聲﹐如果你認為從900HZ到3KHZ在不同溫度飄動好聽就沒所謂。

所以6-7英寸配1英寸高音的音箱根本沒有辦法還原提琴的聲音﹐名牌也是垃圾而已﹗
還談什么HIEND呢﹖

圖中的分頻點是電子分頻必須注意的﹐如此做,人聲的聽感是跟全頻的聽感一樣。

blau.vol

刀兄,
唔好意思,  我想圖中的Frequency Response 不是溫度的分別.  it is measure 角度的分別.

如果是Motor Temperature 的difference,  是不會只影響1KHz以上的, 基本上是對成個單元的Qms 都有影響.Qms=> BI也會影響,  Motor Temperature difference 是應對整個單元的efficiency 都會有影響的. 不會只影響 >1Khz.

有關 Motor Temerapture or more preciesly ,  it is Voice Coil Temperature , 我也好少見廠家公開  與 Power 的對數圖表.

請見諒,
blau

天下第一刀

blau.vol 發表於 2013-6-17 14:10
刀兄,
唔好意思,  我想圖中的Frequency Response 不是溫度的分別.  it is measure 角度的分別.

ＹＥＳ﹐it is Voice Coil Temperature﹐即是音圈不同溫度下的頻率響應分別。好
少見廠家公開﹐但ScanSpeak是公開的﹐因為他們只專業做單元﹐而絕對不做音箱﹐
否則各名牌就不向他們訂貨。

在電分的分頻點調整中可以聽到該單元在９００ＨＺ開始聲音抖動.

PS. ＨＩＥＮＤＹ可能人氣多了﹐國外訪問很慢而且困難.可否提供香港的代理服務器?

blau.vol

sorry,  那是你估那是Voice Coil Temperature﹐ 的curve...


但一個很基本問題,  如是你的"Voice Coil Temperature ,Frequency Response cuve "  , 如有這個curve,  由於影響 成個單元的, Qms ,  應該是影響全頻的. 不會只影響>1000Hz, 反之, 應該是低頻的Power Requirement 大,  影響更大,

第二 " Voice Coil Temperature , 我也好少見廠家公開  與 Power 的對數圖表"  ,不是Frequence Response 來的....  ,  是一個 Y axis 是 T 的圖表.

第三,  如果要要在Voice coil 放 Temperature sensor 的,  東西本身的 mass會影響 Total Suspension Mass.  以現時的 Hi End driver 的低重量,已經是一個很大factor.  (先不說如何放入air gap內,又唔影響motor movment).

謝謝!

blau




天下第一刀

blau.vol 發表於 2013-6-18 09:57
sorry,  那是你估那是Voice Coil Temperature﹐ 的curve...

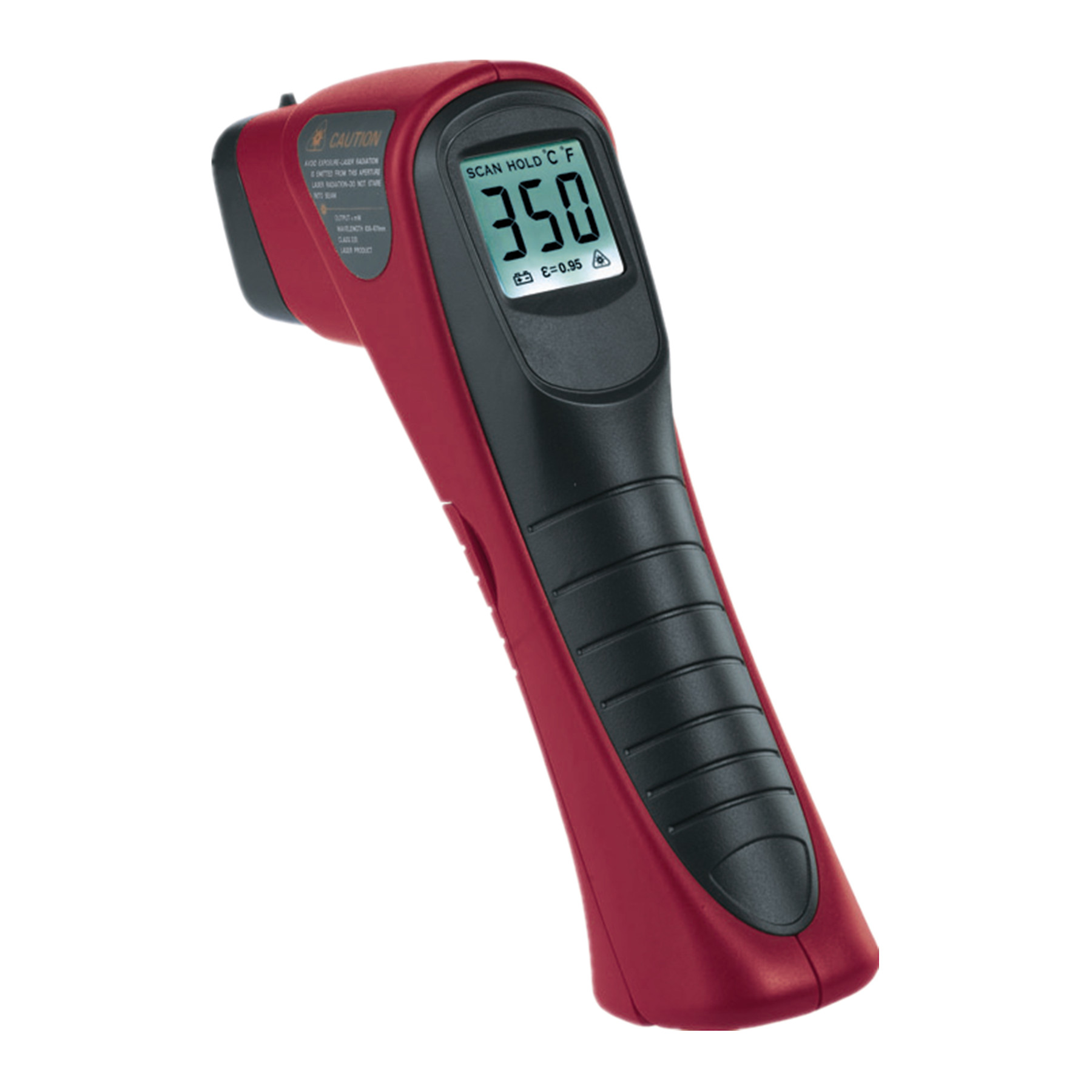

現在的Temperature sensor 是紅外線ＬＡＳＥＲ（Laser Point Infrared Temperature Sensor ）


丹麥ScanSpeak 的口信是不用懷疑的,但一定要Made in Denmark

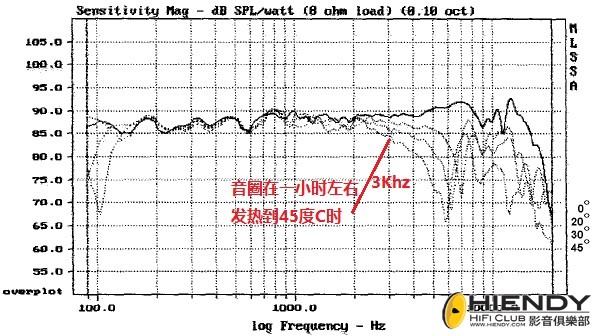

Morel:SCM634

ma73

blau.vol 發表於 2013-6-18 09:57
sorry,  那是你估那是Voice Coil Temperature﹐ 的curve...

高手,分析精密,有理

ma73

天下第一刀 發表於 2013-6-17 21:07
ＹＥＳ﹐it is Voice Coil Temperature﹐即是音圈不同溫度下的頻率響應分別。好
少見廠家公開﹐但ScanSpe ...

"PS. ＨＩＥＮＤＹ可能人氣多了﹐國外訪問很慢而且困難.可否提供香港的代理服務器?"
刀兄,我在国内,OK噃.

長長影子

對喇叭真正有認識都知道，明明只係角度上變化被誤解為溫度變化，好明顯未曾用過MLSSA。

況且用測溫槍測唔可能感測到正確嘰音圏溫度，真正專業D嘰音圈溫度嘰感測係用 voltage + current sensor 動態感應䡱動訊號下喇叭阻抗嘰變化再配合音圈嘰 conductivity 去計算出音圏溫度變化。

blau.vol

長長影子 發表於 2013-6-18 14:48
對喇叭真正有認識都知道，明明只係角度上變化被誤解為溫度變化，好明顯未曾用過MLSSA。

況且用測溫槍測唔 ...

長長影子 hing,
av-forum stop 之後,  很久不見你出Post 了.....,

Cheers!
blau

天下第一刀

長長影子 發表於 2013-6-18 14:48
對喇叭真正有認識都知道，明明只係角度上變化被誤解為溫度變化，好明顯未曾用過MLSSA。

況且用測溫槍測唔 ...

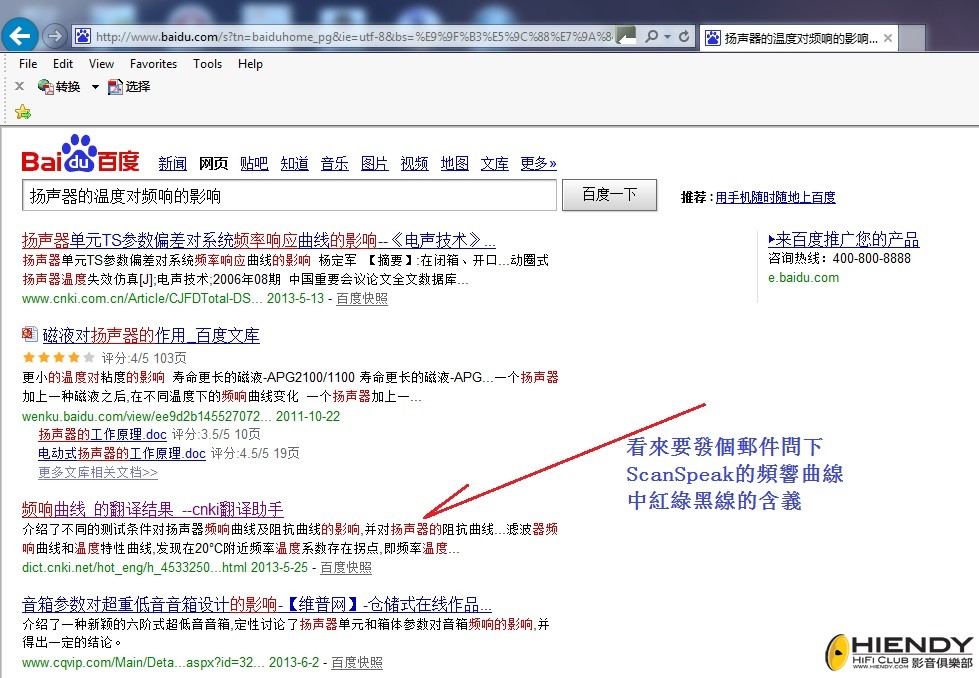

本人不是專業做喇叭的﹐用戶而已﹐看附圖也有人認為是溫度﹔
看來要發個郵件問下ScanSpeak的頻響曲線中紅綠黑線的含義

ackcheng

0 20 30 40 refers to angle, not temperature!!

天下第一刀

ackcheng 發表於 2013-6-18 22:15
0 20 30 40 refers to angle, not temperature!!

ScanSpeak的頻響曲線中沒有說明紅綠黑線的含義﹐不同角度的頻響檢測是非常易的﹔
我只從物理上認為溫度上昇時音圈的阻抗上昇﹐而且音圈因為溫度上昇使黏膠變軟而松動﹐可見溫度對頻響是比較大的

天下第一刀

ackcheng 發表於 2013-6-18 22:15
0 20 30 40 refers to angle, not temperature!!

我非專業做喇叭的﹐即使是表示角度的頻響也要選擇平坦的部份來用﹐總之那個頻段
的音就是飄渺﹐喜歡就沒所謂了

長長影子

用唔同角度嘰量測去表示 freq response 基本上已經係業界標準。

環境溫度對喇叭整體表現嘰影響主要係 rubber 懸邊硬度改變喇叭嘰 fo等等, 與播放唔同類型嘰音樂音圈升溫曲線都唔同, 音圈升溫後嘰 thermal compression 係兩種唔同問題, 並唔能夠混為一談, 環溫及功率測試後對喇叭表現嘰影響更係另一種 topic...

長長影子

blau.vol 發表於 2013-6-18 16:56
長長影子 hing,
av-forum stop 之後,  很久不見你出Post 了.....,

去左荷蘭比利時出差成個幾月, 返左黎又忙於搞新後級, 之後又病左兩個禮拜, 加上宜家多數用 tablet, 睇野係好方便但好難打字, 宜家又冇得上 av-forum 回自己個 post 做 record, 所以都少左機會回 post...

blau.vol

刀兄,

我今早已問了 Tove of ScanSpeak , Scan's Reply:

Black curve = Frequency response on-axis
Green curve = Frequency response 30 degrees off-axis
Red curve = Frequency response 60 degrees off-axis
Blue curve = Impedance

Best Regards,

我想ScanSpeak 的reply 可以使我們 close the topic 了......

Cheers!
Blau

天下第一刀

長長影子 發表於 2013-6-18 23:09
用唔同角度嘰量測去表示 freq response 基本上已經係業界標準。

環境溫度對喇叭整體表現嘰影響主要係 rubb ...

工廠在沒有說明就對普通用戶不公平了﹔是角度或溫度對我不重要﹐在實際使用上發
現工廠提供那個圖在頻響及阻抗比較平坦的頻段靚聲﹐而且分頻點要在個波中間插入靚聲（不是頂部或底部）.
是否因為摸波摸中間手感好Ｄ﹖

ackcheng

Actually, off axis response gives information about directivity of the driver. It will be useful to someone designing a speaker with narrow directivity in mind

天下第一刀

blau.vol 發表於 2013-6-18 23:23
刀兄,

我今早已問了 Tove of ScanSpeak , Scan's Reply:

But this topic is 音箱分頻點對聽感的影響

天下第一刀

ackcheng 發表於 2013-6-19 00:34
Actually, off axis response gives information about directivity of the driver. It will be useful to  ...

講來真系國貨的鋁帶沒有方向性的好;
可惜功率小而只能作高音用。該種直流阻抗幾乎為零的喇叭用電分直通就沒所謂﹐用電容簡單分頻的話要串聯電阻來降低Ｑ值
