有 眼 不 識 泰 山 : Zellaton 單 體 7 5 年 之 前 世 今 生

xerxeshowie

有 眼 不 識 泰 山 : Zellaton 單 體 7 5 年 之 前 世 今 生

OLD STORY LA !

http://zellaton.com/en/

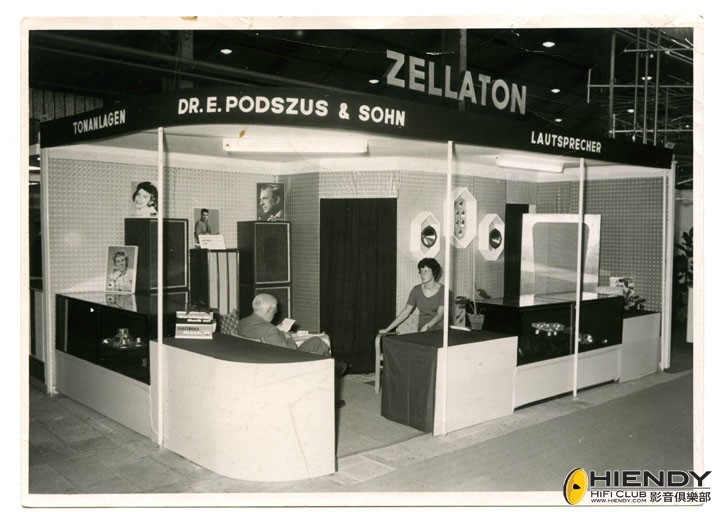

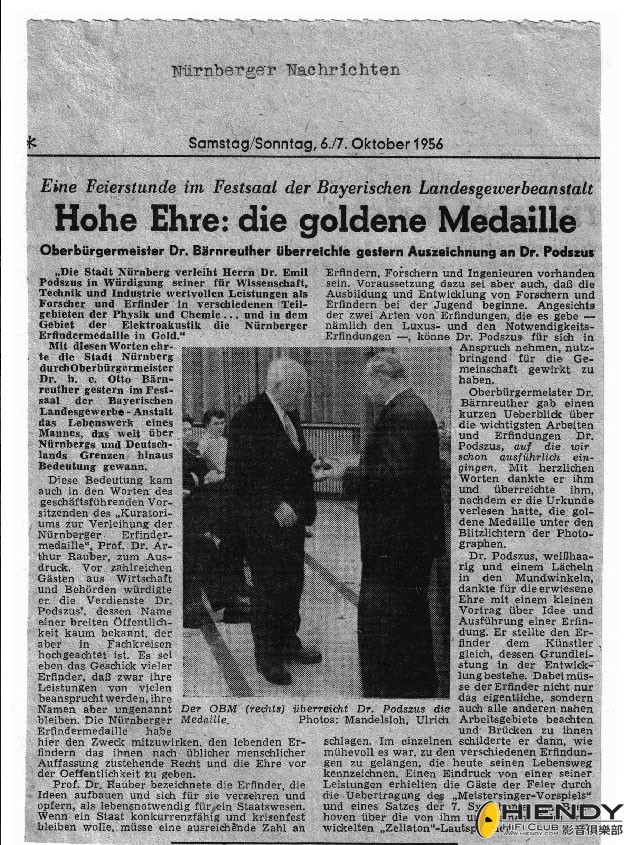

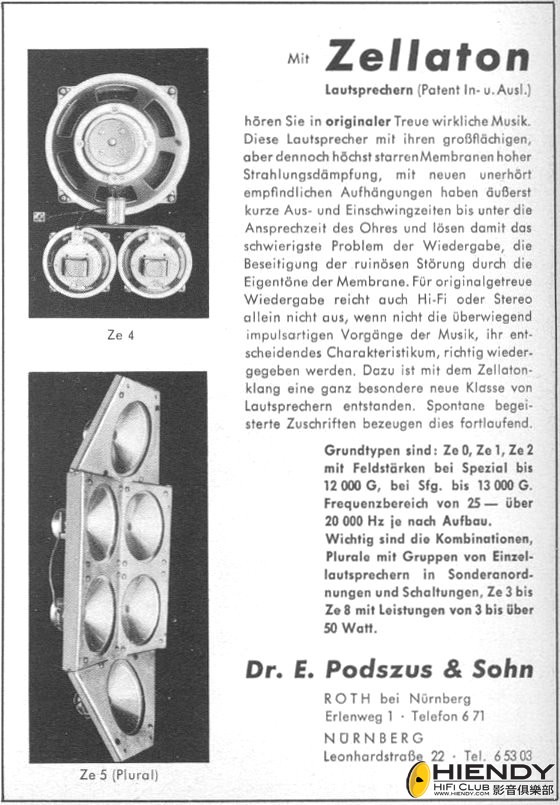

Zellaton的身世之謎
http://www.audionet.com.tw/doc/view/sn/3997

神秘接班人出現！
http://www.audionet.com.tw/doc/view/sn/3998

解開新一代Zellaton振膜的製造奧秘
http://www.audionet.com.tw/doc/view/sn/3999

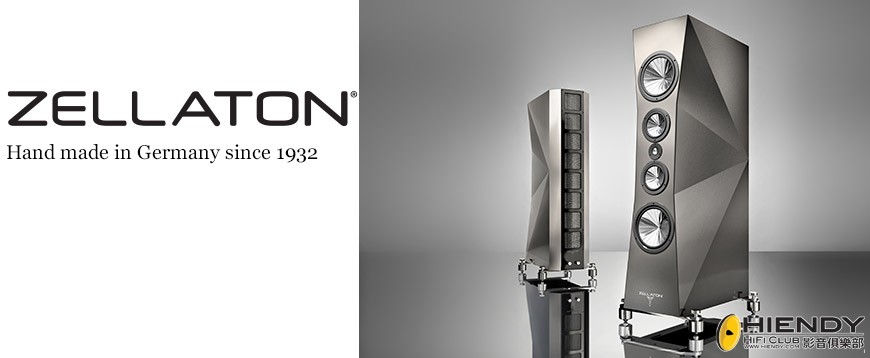

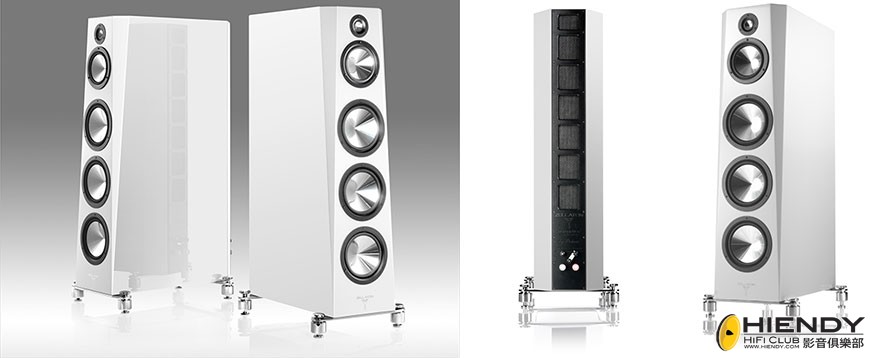

高中低頻全部透明，全新Zellaton喇叭誕生
http://www.audionet.com.tw/doc/view/sn/4000

75年來，Zellaton振膜透明無染、純淨自然的聲底一直被音響迷視為是無可取代的特質，也是Zellaton之所以成為傳奇的原因。不過 Zellaton振膜到底是如何製成的呢？這個秘密75年來從未公開，這次Michael也沒有透露細節，唯一可以告訴我的是，Zellaton是由多種成分混合，然後加熱成形，製作方法極為困難，而且只能仰賴手工製造，即使是他們改良後的新一代Zellaton亦然。換言之，Zellaton振膜不但材質獨特，而且手工製造技術也非常人所能輕易學得，等於是材料科學與傳統工藝的結合體。

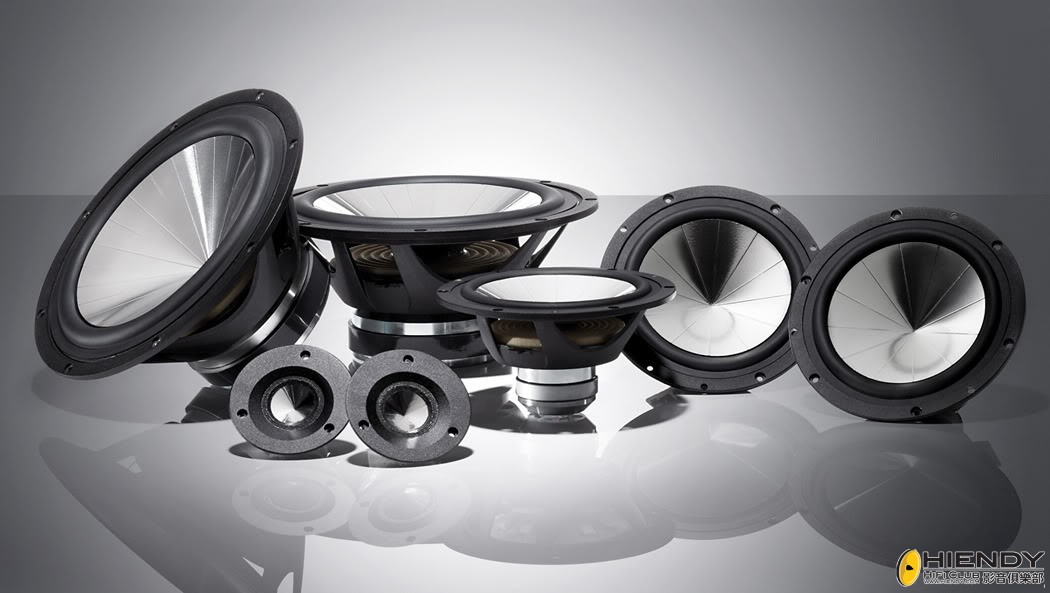

新一代Zellaton振膜的鋁箔層雖然看似一樣，但其實厚度並不相同，以現役Zellaton One喇叭所使用的單體為例，高音單體的鋁箔厚度為0.006mm，中音單體為0.008mm，低音單體則為0.0105mm。可以想見他們在研發階段必定是經過了非常精細的測試比較，才能分辨出如此微小的差異，對於最後重播有何影響。

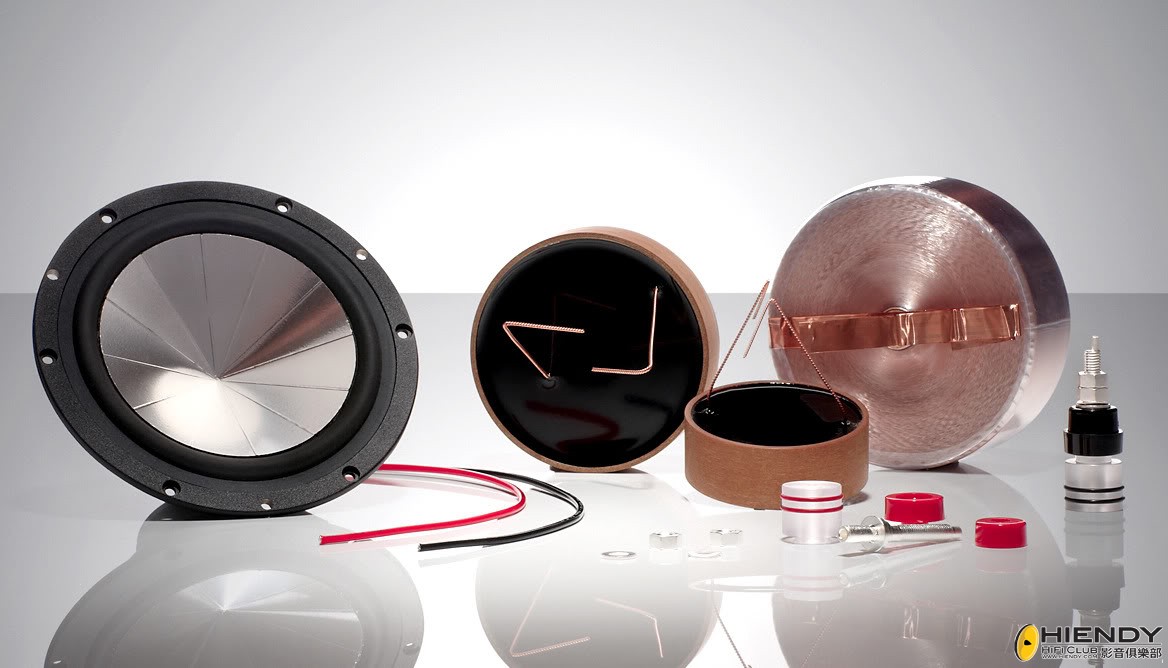

這麼薄的鋁箔到底該如何依靠手工黏貼在Zellaton發泡材質表面呢？這同樣是Zellaton的公司機密，所以Michael沒有透露。不過他告訴我，在研發階段，他們實際試作了超過兩百對的喇叭，仔細調整振膜結構、錐盆形狀與磁鐵總成的設計，許多變數幾乎無法測量，但是任何細微的變動卻都聽得出來。所以在聆聽調整階段，他們顯然花了不少功夫。

SamLam@FB

好好聲呀

blau.vol

xerxeshowie  兄,

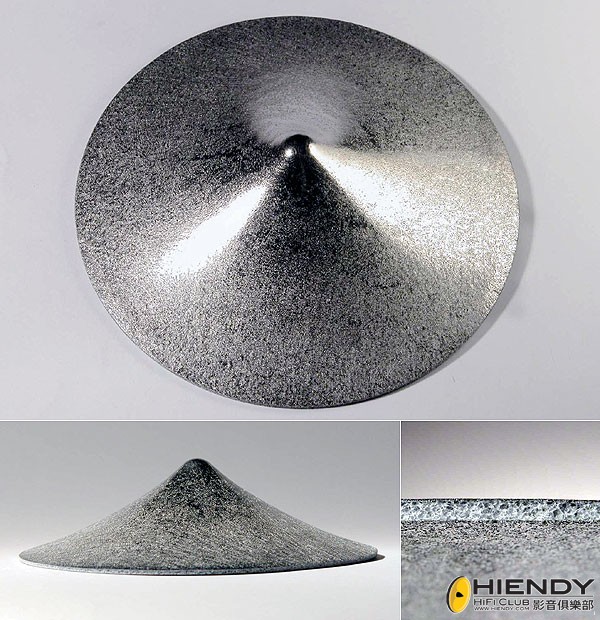

你好.  圖中有張cone 照片,  不是Zellaton 的,   那是ATD 意大利單元的 .  Zellaton 是 linear based 的cone.  Log based 的是ATD 的獨有設計.

本廠與Magico 都有用 ATD 的低音單元..    新的Section View in Log based (對數式) 是ATD 基於之前的linear based foam/alumnum sandwich 的改良版.  改為 Titanium - carbon/fibre - foam - carbon/fibre - Titanium  5 layers sandwich cone,  而 section shape 也由linear based 改為 log based.  or Swallow shape, 用已改良音元的頻應曲線.

Zellaton 的設計, 如果你記得.   其實Ensemble 在十多年前的書架一直有用的.  是ATD Italy 幫他做的. Zellaton 的concept 與秘密,一直沒公開, ATD 是 70~ 90年代唯一能做foam/aluminum sandwich 的人呢.    it is very long story!

Best,
Blau
VOLENT




blau.vol

blau.vol 發表於 2015-5-8 11:35
xerxeshowie  兄,

你好.  圖中有張cone 照片,  不是Zellaton 的, 不是他們的單元的Cone  ,  那是ATD 意大 ...

ATD woofer cone

這個其實是ATD的新做的cone material,  不是Zellaton 的 Cone 呢, Zellaton 的cone 表面是沒有紋的.  ATD 後來的 沙紋是用來增加聽感的密度的.   我每天都見住他們, 好親切呢.

Best,
Blau
VOLENT

macmini

其實是好嘢來，可惜少人用

tjausw

http://www.my-hiend.com/vbb/showthread.php?9107-2015年德國慕尼黑High-End音響展實況報導-Munich-High-End-Show&p=220139#post220139

heihei

喇叭好，廠唔好
可惜

tjausw

heihei 發表於 2015-5-16 13:21
喇叭好，廠唔好
可惜

Ching, 似有內情，可否詳述。

kcichung

ATD 廠唔好？

heihei

Zellaton廠唔好

tjausw

heihei 發表於 2015-5-17 14:05
Zellaton廠唔好

嘩，咁要講清楚囉～

eds60

多謝分享。 未有機會聽過。

Jacky200969

請問Zellaton廠那一方面唔好呢
