Ring DAC
Ring DAC (環形數碼 / 模擬轉換器) 其是突破性的數位類比轉換系統，也是所有 dCS 產品的核心專利技術。它的設計與其他 DAC 不同，結合了強大的硬體和巧妙的軟體驅動，可提供最卓越的聆聽體驗，完美演釋了聲音裡各個方面，從最精細的音樂細節到時間空間感與和聲動態重播。 憑藉其獨特的架構和超寬頻寬特性，能夠輕鬆處理最繁複、最具挑戰性的錄音製作，同時最大限度地減少可能導致的訊號失真和錯誤變化。 結論：Ring DAC不論在演奏的精確性、深度、寬廣度與及對音樂的忠實度都是無與倫比的令人讚服。
數位類比或稱數位模擬轉換器（DAC）是所有數位音訊系統的最基本構成部分。在數位音樂播放系統中，數位類比轉換器的目的是將數位音訊資料流轉換為類比訊號。然後，該類比訊號交由擴音器放大；再送到揚聲器或耳機等換能器以供聆聽。 其亦是播放鏈中不可或缺的一個部分，對我們體驗音樂的方式有著極具深遠的影響。
然而DAC 將 1 和 0 轉換為類比波形訊號的過程中，經常會產生一些不必要的波形偽影或「雜訊」。一般 DAC 拓撲實體網路架構都會經常性把這種「雜訊」與實際的音頻訊號混淆一起，每每導致有產生失真的情況，然後再反影到我們播放的音樂當中。這種失真以附加諧波的形式出現，人耳是很難把它忽視，因為音響諧波是我們聆聽和詮釋音樂其中的一個基礎。
dCS Ring DAC 是一款突破性的 DAC概念架構，其設計獨特，性能無與倫比。 Ring DAC 提供卓越的噪音控制性能和極低之失真表現，而且擁有超闊之頻寬響應，與及極低jitter的時脈誤差，不會將我們對音樂的感觀世界強加於 1s 和 Os 之死板數碼之上。 相反地更為原有的音樂錄本提供了一面忠實的鏡子，無限地呈現著音樂藝術家的真實意圖與及樂韻裡的一切訊息。

革命性思維
透過 Ring DAC，廠方設計了最先進、最準確的數位類比轉換系統：硬體和軟體的獨特組合，可解決音樂錄音裡的各個方面，從最精密的細節分析力，到時間、空間感掌控和諧波運動的刻劃。

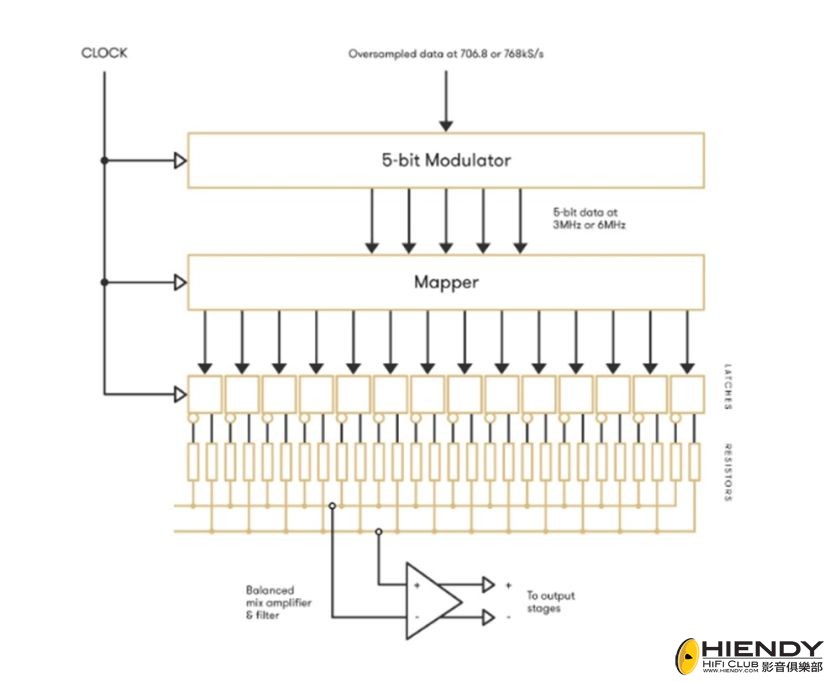

從表面上看，環形 DAC 可能看起來很像梯形電阻 DAC電路。每個電流源都有一個鎖存器和一個電阻器，這些電流源被送到求和匯流排。然而，環形 DAC 和梯形 DAC 之間的主要區別在於，環形 DAC 使用相同值的電流源。這就是所謂的「單一加權」或「溫度計編碼」DAC 架構。此外，環形 DAC 並非每次都對同一位置使用相同的電流源。
環形 DAC 卻是同時基於一整組的鎖存器構建，而所有鎖存器都以高速開啟和關閉以產生等量的電流運作。 Ring DAC 上的 FPGA 數位處理平台採用複雜的映射演算法來開啟和關閉來源，這樣任何元件值誤差都會隨著時間的推移而被平均化收復。
鑑於可以為環形 DAC 中的任何位元激發任何電流源組合，因此產生的一概誤差因素則與音頻訊號全無干擾；所相關之任何錯誤都會被隨機化並轉換為白噪聲去除掉。  這種配設有效地把失真降低到極低之水平，同時亦避免了可能掩蓋低階細節的非線性，然而這些細節卻又對我們理解音樂的一切真確顯得非常重要。

重寫規則
Ring DAC 如何取決及定點在何時給與需要打開；或關閉的相關電流源以產生正確的訊號？ 其本質是由 dCS 映射器中定義，以一組高度複雜的數學規則決定。 雖然它可能看起來好像是隨機的操作，但在這個過程中卻是包含了三十多年連續工作的頂峰經驗，構建了此等精闢無誤的計算模式，意義在最大限度地減少噪音、失真和串擾，同時透過平均互聯來保持最高程度的線性度，隨著時間的推移，噪音誘發部件會超出規格至干擾不及正常音訊。
這些專有映射演算法的改進以及 Ring DAC 運行速度的提高（從 2.822 mHz 到 6.14 mHz）已通過一系列軟體更新提供給 dCS 用戶，確保其在性能和運作方面都能保持無與倫比的優勢。 這種基於軟體核心的 DAC 設計方法意味著工程師們不斷探索提高環路和輸出級別及性能的方法，只要有新的發現和進展，就可以透過軟體簡單地更新及提升環路 DAC 的效能表現。
詳盡的開發
類比設計對 dCS 來說與數位設計一樣重要，也是促成 Ring DAC 技術和音樂優勢的另一個重要因素。dCS 才華橫溢、經驗豐富的工程師採用多種不同技術來創造最先進的模擬性能。 其中一個例子是在 dCS 產品的硬體設計中使用複合放大器拓撲模組，其中涉及級聯連結兩個運算放大器以形成單一的放大級。這具有許多優點；可以為輸入級一方配備更具優良輸入特性的運算放大器，並且為輸出級選擇更有優質輸出特性的運算放大器。這樣設計的確很有作用，因為理論上是很難找到一個同時可以在輸入和輸出性能方面都同樣有效的單一部件。
“Vivaldi DAC 不論在數位領域或者在類比領域的性能表現都同樣出色，並被受公認為專業測量級別之聳高評價。
此外，這種組合可提供更多增益，因此可以應用更多回饋來優化線性度。其結果為；極低的諧波失真、極低的噪音以及整體上出色的整體性能。從根本上來說，Ring DAC 的 D/A 核心具有極高的線性度，重要的是相關之類比設計並不會降低整體的線性度。
PCB 佈局也很重要，dCS 對此給予了極大的關注。電路板上的元件之間經常會發生不尋常且意想不到的相互干擾作用。這些都是 dCS 嚴格的測量製度所涉及範疇（根據 dCS 公司在雷達和廣播方面的多年經驗，以及內部開發的客製化測試設備檢測認證），有助於識別何時發生不應該發生的任何狀況並追蹤源頭。
從電源到訊號路由架構、電子組件配置和電流控制系統等等，Ring DAC 設計和佈局的每個方面都經過精雕細琢，仔細考慮才可精心製作，盡可能為用家提供最佳性能以及最逼真完美的音樂體驗。
