從喇叭單元的頻響曲線及阻抗曲線看音質

天下第一刀

從喇叭單元的頻響曲線及阻抗曲線看音質
看SCANSPEAK　10寸的26W/8861T00頻響曲線及阻抗曲線

从80HZ到520HZ频响曲线及阻抗曲线就比世界上９９％厂家平坦,以SCANSPEAK的口信還用聽嗎﹖

timmywan

好有用,教多D

印度廚皇

從喇叭單元的頻響曲線及阻抗曲線看音質
看SCANSPEAK　10寸的26W/8861T00頻響曲線及阻抗曲線

从80HZ到520HZ ...
天下第一刀 發表於 2011-4-8 08:08

8861T00 的 Qts 是多少.

gxabin

從喇叭單元的頻響曲線及阻抗曲線看音質
看SCANSPEAK　10寸的26W/8861T00頻響曲線及阻抗曲線

从80HZ到520HZ ...
天下第一刀 發表於 2011-4-8 08:08

    看这东西就知道好听吗？这个表10db一格，只是形式了，看到就好笑。

天下第一刀

看这东西就知道好听吗？这个表10db一格，只是形式了，看到就好笑。 ...
gxabin 發表於 2011-4-8 15:46

你非專業人士

天下第一刀

8861T00 的 Qts 是多少.
印度廚皇 發表於 2011-4-8 14:56

如果說容積﹐理論上是無窮大最好﹐通常工廠提供的數據指是無限障板下檢測
www.scanspeak.com

印度廚皇

如果說容積﹐理論上是無窮大最好﹐通常工廠提供的數據指是無限障板下檢測
...
天下第一刀 發表於 2011-4-8 20:27

Qts 不是說容積. 沒Qes / Qms 定不出好的enclosure....
另測試的數據是在無響室下用障板測試的. 並不是無限大障板下測. 如測試大口徑的單元, 有時會在空曠室外測.

天下第一刀

回復 7# 印度廚皇
Characteristic sensitivity (2.83V / 1m) : 88.5 dB
Recommended frequency range : 19 - 600 Hz
Free air resonance frequency, fs : 19 Hz
DC resistance, Re : 6.2 ohm
Voice coil inductance, Le : 0.35 mH
Effective piston area, Sd : 320 cm²
Moving mass incl. air, md : 43.5 g
Mechanical loss, Rm : 1.0 Ns/m
Force factor, BL : 9.9 Tm
Equivalent volume, Vas : 234 ltr.
Mechanical Q-factor, Qms : 5.2
Electrical Q-factor, Qes : 0.33
Total Q-factor, Qts : 0.31
Excursion, lin./max. : ±9 / ±14 mm
Voice coil diameter : 50 mm
Frequency response: 2.83V / 1m
Rated power handling : 170 W
Net weight : 3.7 kg

Hintel

樓主想表達什麼la
個spe靚吾一定個音質好

gxabin

你非專業人士
天下第一刀 發表於 2011-4-8 20:23

   我虽非专业人士，但从你贴出来的图，你放大到2DB一格，看看？
我开发了号角，我可以给你看看我的频响图，2DB一格，也相当平坦，但与好听是两码事。
在这PC的时代，要做一个相当平坦的喇叭一点也不难，有PC模尔，有PC开料，还有CNC的控制下可以做出来。但是好不好听不单单看这一项数值的，
JBL的单元，你找找他的频响图，你看找找惠威的频响图，可以说惠威的频响图绝对比JBL的完美，但好听吗？
来自非专业的眼光。
下图是我开发喇叭所测得数值。

740jacky

gxabin 兄
個箱造得幾好wor~
可以提供咪 waterflow 與 Dynamic compression 線性圖
MANY THANKS^^

gxabin

gxabin 兄
個箱造得幾好wor~
可以提供咪 waterflow 與 Dynamic compression 線性圖
MANY THANKS^^ ...
740jacky 發表於 2011-4-9 15:16

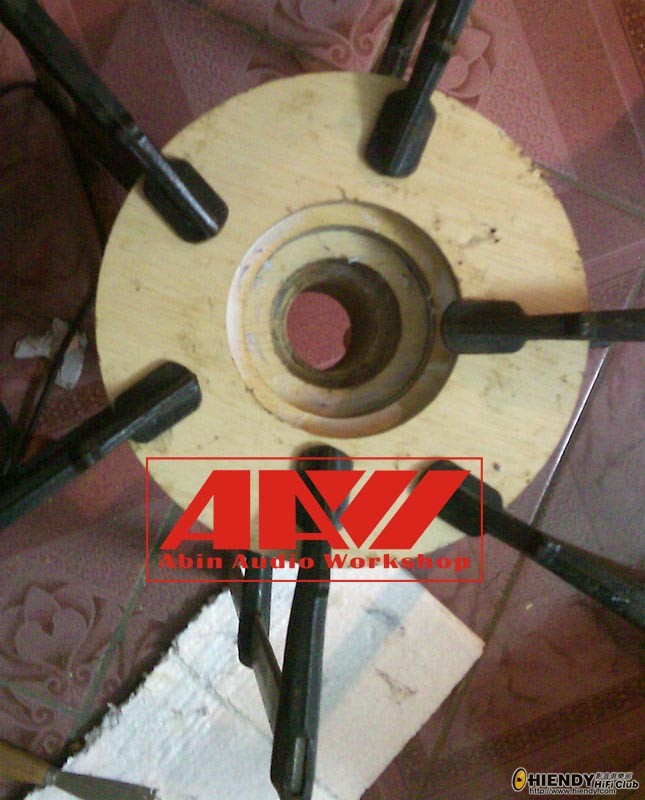

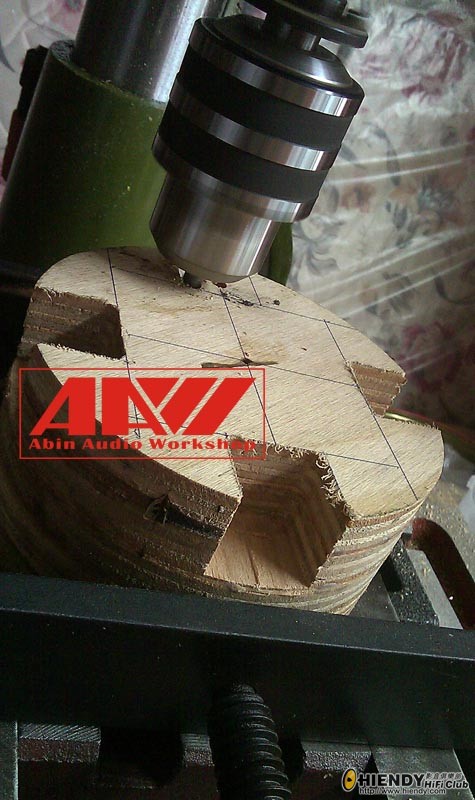

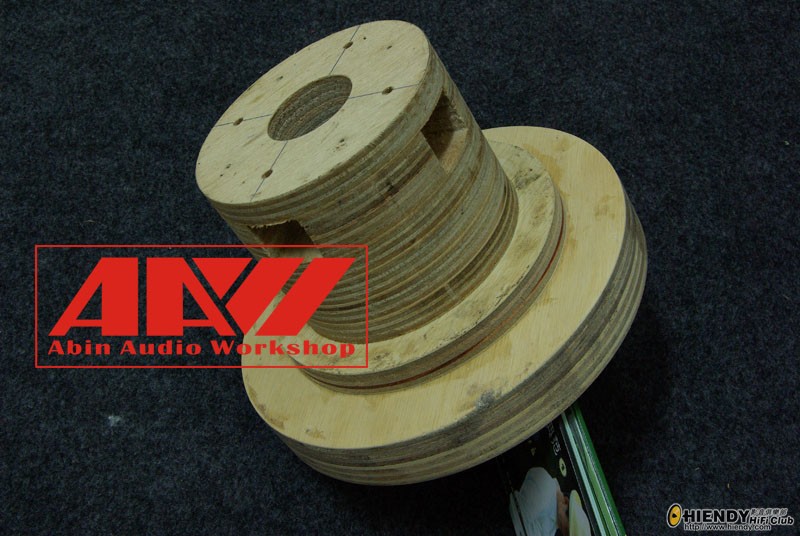

    开发任务一直很重，还没有时间足以完成，测试只能晚一步了，最新的成品图如何：

天下第一刀

回復 10# gxabin
‘你非專業人士’因為你還不知世上姦商大行其道作假﹐還沒有知道一個聲音的還原
不單是靠箱子﹐而且還要靠音箱之前的所有擴音設備﹑播放場所等﹐直至到錄音等。

惠威自己作假的頻響圖當然比JBL的完美，所以不好听﹗
所以世上沒有名牌向惠威訂制單元﹐而丹麥的ScanSpeak的口信是行業典範﹐絕對不
做假。

從你開發喇叭所測得數值看到﹐你做出一個非常不錯的低音箱﹐
分頻點在２５０ＨＺ或以下才好聽﹔理論上說是上限頻率的一半﹐但我在中音的分
頻點4.3KHZ時用下限頻率可以到１Ｋ以下的1.5英寸（音圈直徑）號角鈦膜時發現比
1英寸的人聲好很多

740jacky

回復 12# gxabin

謝謝分享,的確令我開開眼界,工序太煩複了....
手工幾好,樣子就.....古老..SORRY
現代化的透明大horn

梁強

看曲線肯定奶野, 當年我溝親女都死係有曲線D女手上.

天下第一刀

看曲線肯定奶野, 當年我溝親女都死係有曲線D女手上.
梁強 發表於 2011-4-22 00:31

只要每天有幾個人幫她按摩﹐曲線就出來了﹐所以你。。。。﹔喇叭也一樣﹐在制作
過程中幾個人幫他按摩的

pinstudio

你非專業人士
天下第一刀 發表於 2011-4-8 20:23

你是專業人仕?

天下第一刀

你是專業人仕?
pinstudio 發表於 2011-4-22 01:40

比一般人專業吧了

MDLP

伏喱哩

比一般人專業吧了
天下第一刀 發表於 2011-4-22 03:29


我們的正苦膠官都以為自己好專業好在行.
