古典ALTEC及JBL同好會

澳門客 · 發表於 2011-4-25 05:08:16

　ALTEC及JBL這對難兄難弟，折磨了多少燒友，但又帶給人無比樂趣，而ALTEC及JBL這類喇叭，多數都是大箱巨箱，高效率，細功率胆機至愛

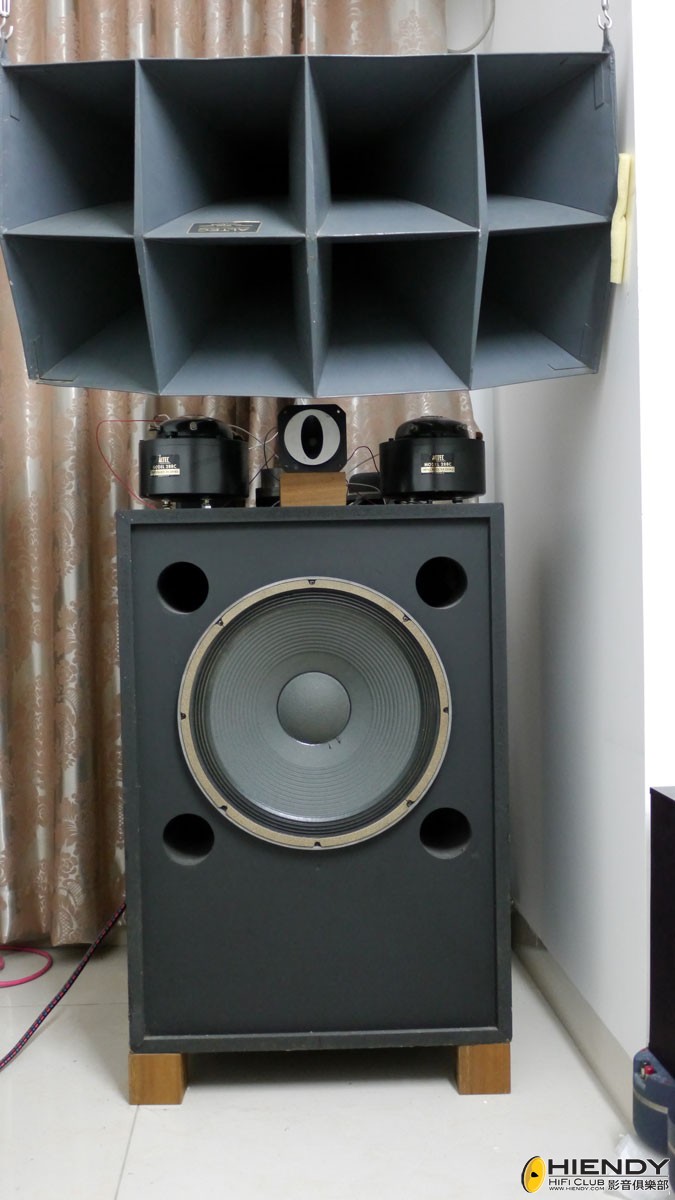

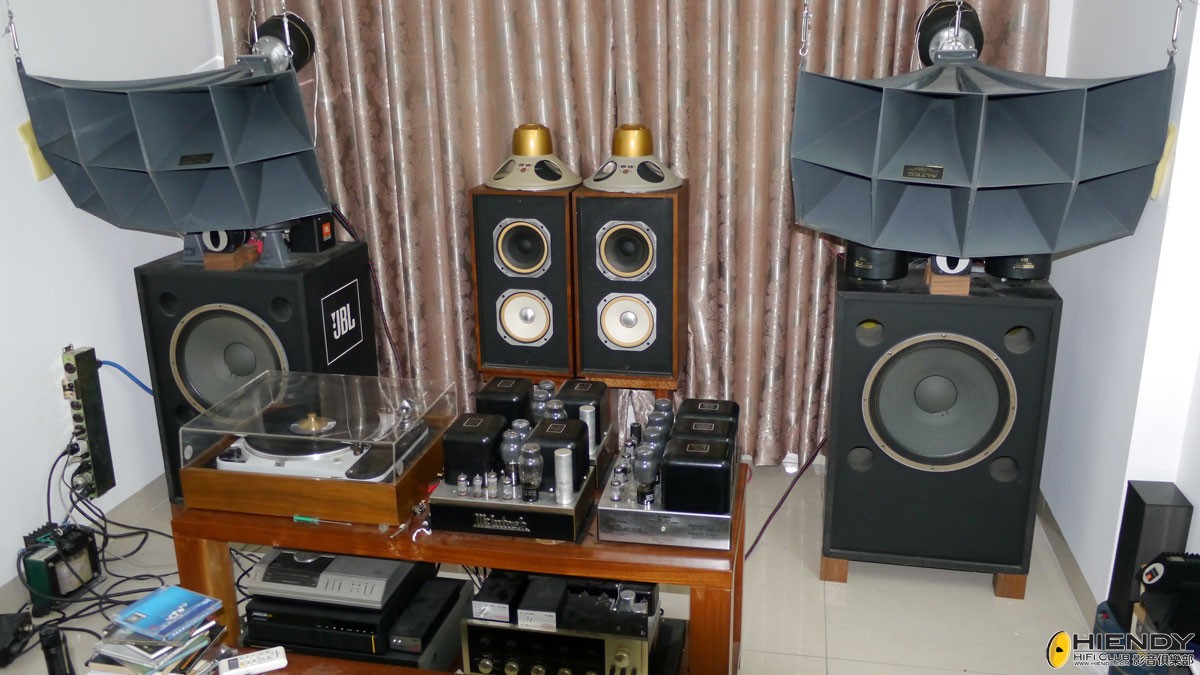

　小弟玩ALTEC及JBL，GAUSS，TAD等多年，由成品箱到自己組合箱，現時系統是玩三路電分，箱子用ALTEC 8256，安裝了515c低音二對，中音用ALTEC 311-90號角加288-16G驅動頭，高音用JBL 076，分頻點取500hz及5000hz，電分用Accuphase F15-L，後級用原子粒機推低音，用Cyrus 3合併機，另二套自己做的300b單端分別推中音及高音，但二套電路是不相同

peter · 發表於 2011-4-25 15:47:24

好靚啊

Gauss5831 · 發表於 2011-4-25 15:56:24

低音單元的設置特別, 是如何工作(原理)? 分享下好嗎?

whoami · 發表於 2011-4-25 16:52:24

　ALTEC及JBL這對難兄難弟，折磨了多少燒友，但又帶給人無比樂趣，而ALTEC及JBL這類喇叭，多數都是大箱巨箱 ...
澳門客發表於 2011-4-25 05:08

要向你敬禮

澳門客 · 發表於 2011-4-26 00:30:13

回復 3# Gauss5831

這叫推挽方式工作，法國高文，日本TAD都有用這方式工作喇叭，接法是單元並聯，但一隻接正一隻接反，安裝時也一隻安正一隻安反，這接法適合在細箱內能充滿低音

澳門客 · 發表於 2011-4-26 06:12:00

小弟以前在胆藝軒所寫的Altec 288問題

ALTEC 288的問題

　ALTEC 288系列，生產過很多型號，有早期ALNICO 5鈷磁（亦即鋼磁），亦有後期Ferrite鈇氧体磁（亦即粉磁），先看看規格

　288（亦即紅白籃），1945年起生產，2.8英吋音膜，24歐（音膜20221），鋁線，最大功率40W，重9.5公斤，效率，頻闊，磁束等未有資料，ALNICO 5鈷磁

　288B，1956年起生產，2.8英吋音膜，24歐（音膜20221），鋁線，最大功率40W，頻闊500至12000周，效率115.2db/4英尺/W，磁束18000 Gauss，重9公斤，ALNICO 5鈷磁

　288C，1966年起生產，2.8英吋音膜，24歐（音膜20221），鋁線，最大功率40W，頻闊500至16000周，效率115db/4英尺/W，磁束16000 Gauss，重9公斤，ALNICO 5鈷磁

　288D，1968年起生產，2.8英吋音膜，16歐（音膜23834），鋁線，最大功率40W，頻闊500至16000周，效率115db/4英尺/W，磁束16000 Gauss，重9公斤，ALNICO 5鈷磁

　288-8G/16G，1975年起生產，2.8英吋音膜，8歐（音膜23763），16歐（音膜23834），鋁線，最大功率15W，頻闊500至15000周，效率109db/4英尺/W，磁束20500 Gauss，重13.2公斤，ALNICO 5鈷磁

　288-8H/16H，1980年生產只做了一年，2.8英吋音膜，8歐（音膜23763），16歐（音膜23834），鋁線，最大功率60W，頻闊500至15000周，效率111db/1米/W，磁束不詳，重13.2公斤，ALNICO 5鈷磁（最後期鈷磁）

　288-8K/16K，1980年起生產，2.8英吋音膜，8歐（音膜23763），16歐（音膜23834），鋁線，最大功率15W，頻闊500至15000周，效率111db/1米/W，磁束不詳，重13.8公斤，Ferrite粉磁

　288-8L/16L，1988年起生產，2.8英吋音膜，8歐（音膜23763），16歐（音膜23834），線材質不詳，最大功率20W，頻闊500至15000周，效率不詳，磁束不詳，重13.8公斤，Ferrite粉磁（最後的288）

我聴感的288及音色：

　288，音色基本和288C等同一級，但古典味道厚，是收藏級的288，但要買新淨品相
　288C，此頭效率極高，最大音壓在規格上是寫有131db，此頭主要設計是為（講話）而設計，在音樂使用上，我個人認為太大聲而且有點接近失控，中頻厚度不足，在古董價值上不及288B及288第一代，但好處是比較便宜

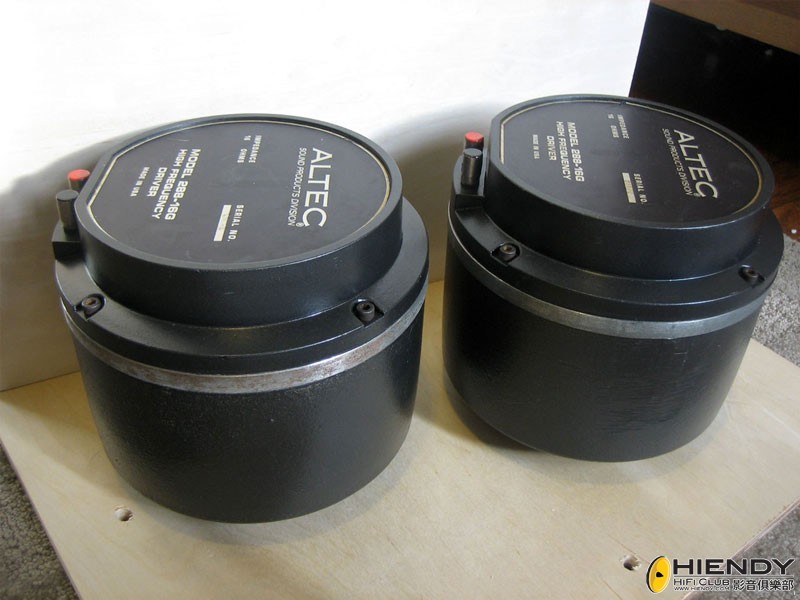

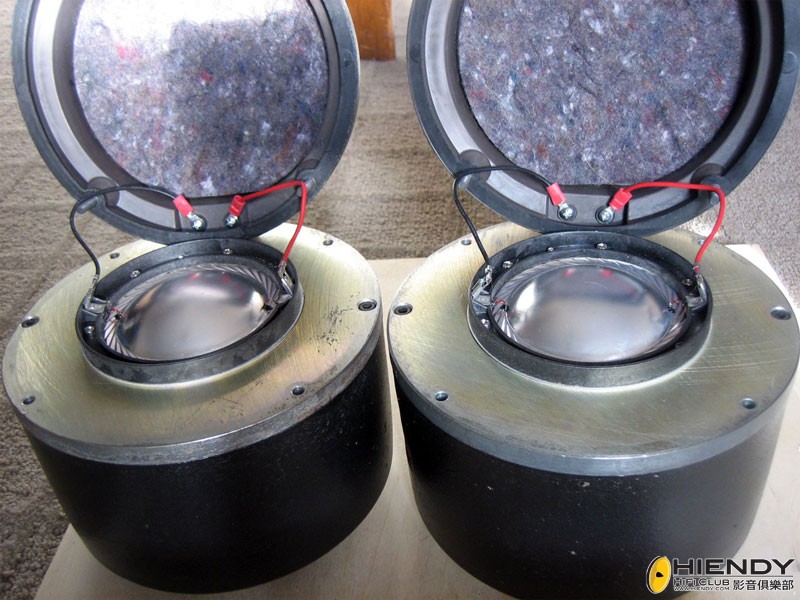

　288-16G，此頭效率低一點，但亦因為這點，故非常合用在音響上，其他109db亦不算低，基本一台300B單端已經有非常好表現，而此頭在75年起生產，在音膜上常常見第一代美國生產23834音膜，這類音膜比後期有指揮家公仔那代音膜好聲很多，另外此頭由於磁束大，所以聲音中頻厚度大而反應更快，個人認為是音色最好的288
　288-16H，此頭基本和288-16G一樣，音膜也一樣，但規格說明可以頂60W（那表明288-16G也可以），此頭由於只生產一年（1980年亦同時開始生產粉磁288-16K），故存世不多，在美國售價高，但在日本，台灣由於大多數288-16H都是後期指揮家公仔音膜，基於此，所以售價比188-16G便宜一點（但如果是跟最早期音膜則比G還貴），此頭我未有買過，但相信聲音是和288-16G一樣，和288-16G最大分別是內部集聲的相位塞是從中央分開的直線型，和288-16G是以中央為圓心的五環型集聲相位塞不同，所以效率高一點亦大聲一點
　288-16K，此頭雖然是粉磁，音色也不差，尤其在中低厚度（中音的中低段），喉頭的聲音完美重現，而且售價便宜，是288系列入門的首選，聲音和288-16G非常相似，只是輸一點細緻，而且部分288-16K是第一代音膜，外國常有賣家買288-16K回來拆下第一代音膜出售

配置288:

　如果在家中不算大的地方，想用288配515搞A5，建議用288-16G，因為288-16G配515C用N500F分頻，基本上288-16G已經不易搞好，主因效果太高，用N500F衰減是可以，但音色動態大減，埸面收縮，如果再用上288C這問題更甚中音厚度更差
　全世界相信日本人玩ALTEC最多，如果一定要用N500F，他們會用一隻288C配四隻515做一邊，這才可以用好288C及N500F，否則建議用288-16G加515C但不用N500F，用電子分音

從外觀可以快速看出288是鈷磁及粉磁的分別嗎？

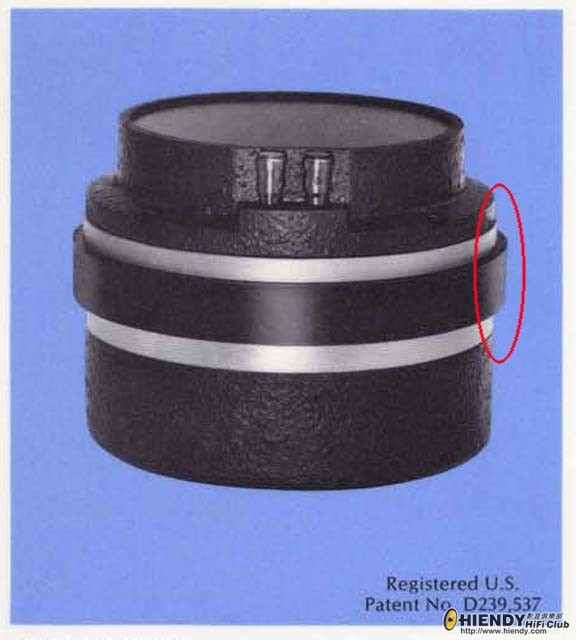

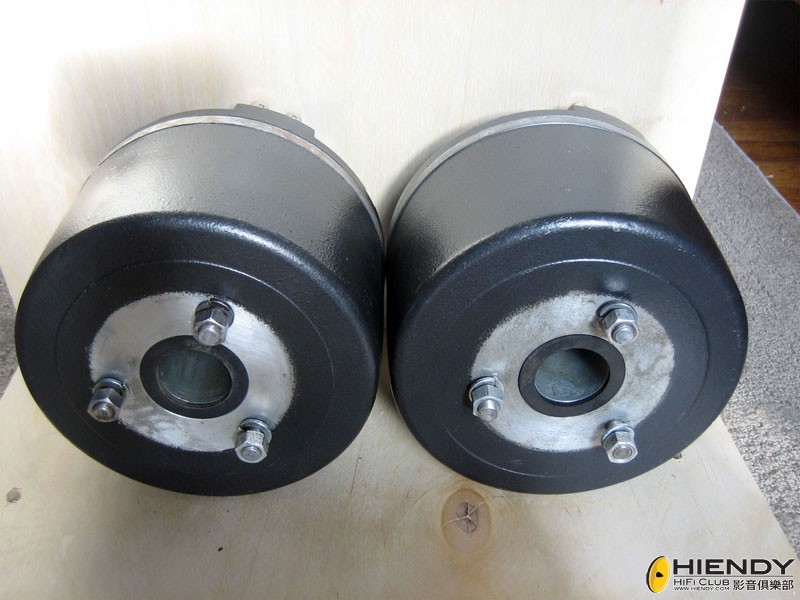

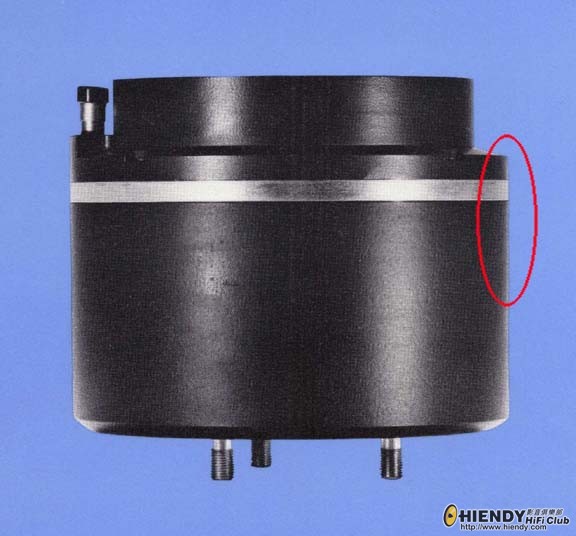

　ALTEC驅動頭是否粉磁鈷磁，在外面一看就知，因為鈷磁是安裝在內部（見上圖），在外表是看不到磁石只見極板（圖中紅圈淺色的金屬），而粉磁由於較大所以部份要安裝在外部（見下圖），在外表看上去磁石有部份是突出在外殻上（圖中紅圈突出的部份，亦有用膠邊包上），有這樣的外型的就是粉磁，這個粉磁外表特徵不單ALTEC是這樣，很多喇叭單元如JBL也是這樣

澳門客 · 發表於 2011-4-28 00:48:26

ALTEC 288用的音膜

　ALTEC 288的音膜，大家最常見是16歐的23834（23834是音膜型號），但由於288生產年代由1945到1990以後都有生產，其23834音膜經幾十年生產，一共有不同年代時期，價值亦不一樣，我現在常見16歐的23834有三代音膜

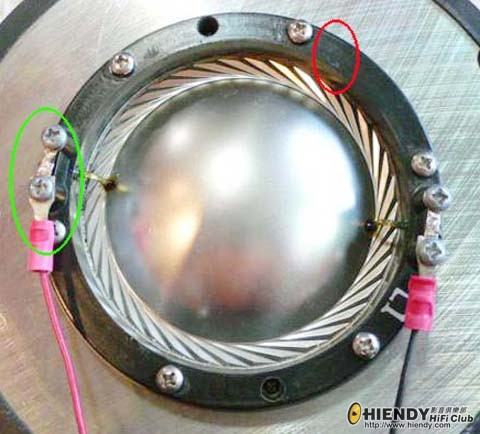

　第一代音膜，見23834-01圖片，第一代音膜，見紅色圈的邊框，支架是實心電木邊框，邊框堅實而共諧點低，籃色圈就是螺絲接線端子，此期的音膜聲音最好，音膜的材料應該是硬的鋁合金，聲音錞鏘但未至於太光輝，厚度大又不至於太慢，是各方面都做好平衡的音膜

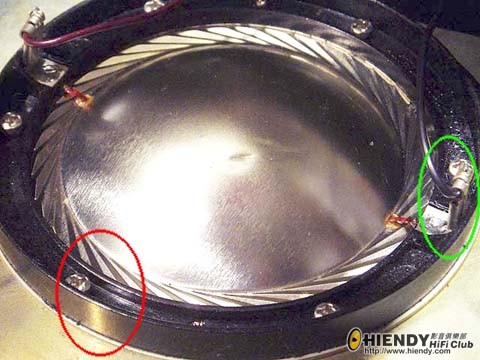

　第二代音膜，見23834-02圖片，第二代音膜，見紅色圈的邊框，支架是空心U型膠邊框，邊框堅固性不及第一代，籃色圈就是接插式接線端子，此期的音膜最常見，音膜的材料是鋁合金，聲音比第一代來說是欠一點光輝，聲音好像慢一點點，聴人聲就分別不大，但一些大鑼大HORN（管樂）就欠一點金屬味道

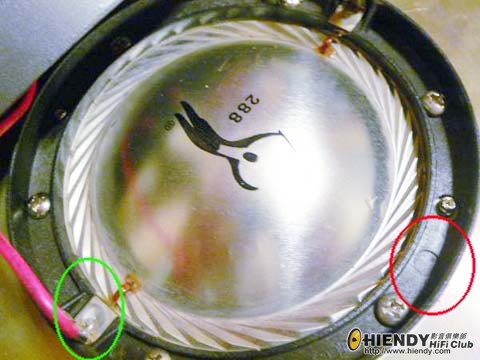

　第三代音膜，見23834-03圖片，第三代音膜，亦叫指揮家公仔音膜，因音膜印有ALTEC的指揮公仔而得名，圖中紅色圈的邊框，支架和第二代一樣是U型膠邊框，看籃色圈亦是接插式接線端子，此期的音膜亦是最便宜的ALTEC原廠音膜，音膜的材料亦是鋁合金，但這鋁合金就像家中熟食用鋁紙一樣，完全不同於第一代音膜那應有的鋼性，聲音就像一隻穿了的銅鑼一樣，這種音膜就只能重要唱歌小品，大鑼大HORN完全不是那回事

　三代的音膜，我相信只有第一代音膜是原廠美國所造，第二代可能已經是交其他廠生產代工，多數是墨西哥的工廠，否則不用修改支架模具，至於第三代音膜，油上指揮家公仔，表面說明是自家音膜，其實更無思而見，只是用作修補第二代音膜的客戶投訴，說明是自家所造，但，其實更差是交台灣廠家生產

　另一方面就是音膜號碼，一般能安裝在288音膜號碼見（不同期年代號碼都相同）
20221，24歐，鋁質
23834，16歐，鋁質
23763，8歐，鋁質
25884，8歐，Pascalite™質
25885，16歐，Pascalite™質

　就是這五種，Pascalite™質是指一種由礦物質提取出來的有點像鋁合金的東西，它並不是常見在290系列音膜上的Phenolic（酚醛）質的音膜，這Pascalite™字，我找了一些資料是在一些叫膨润土的礦物提煉出來的東西
　例如是25884音膜，就即是8歐的這種Pascalite™質音膜，這音膜原配在299系列的驅動頭上，這已經是很後期的產品，這音膜我也未聴過，比較過
ALTEC在音膜產品中，還有一種叫Symbiotik，該Symbiotik是聚酰亞胺，是另一種的纖維音膜，這種音膜用在細頭807，808上，就和用鋁音膜的802，804不同，這東西只是安裝在音膜的邊上，以取代鋁質太陽邊
