深圳30平3角凹坑正方形、4炮双中置、透声全隐藏外观视听室

成都小春

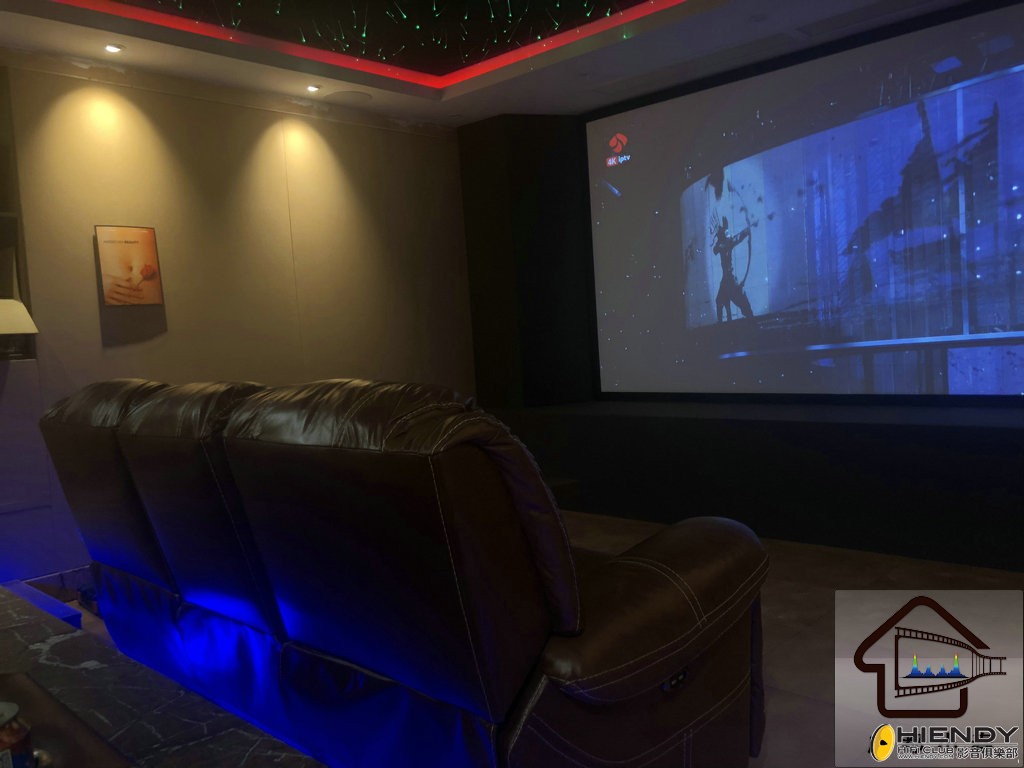

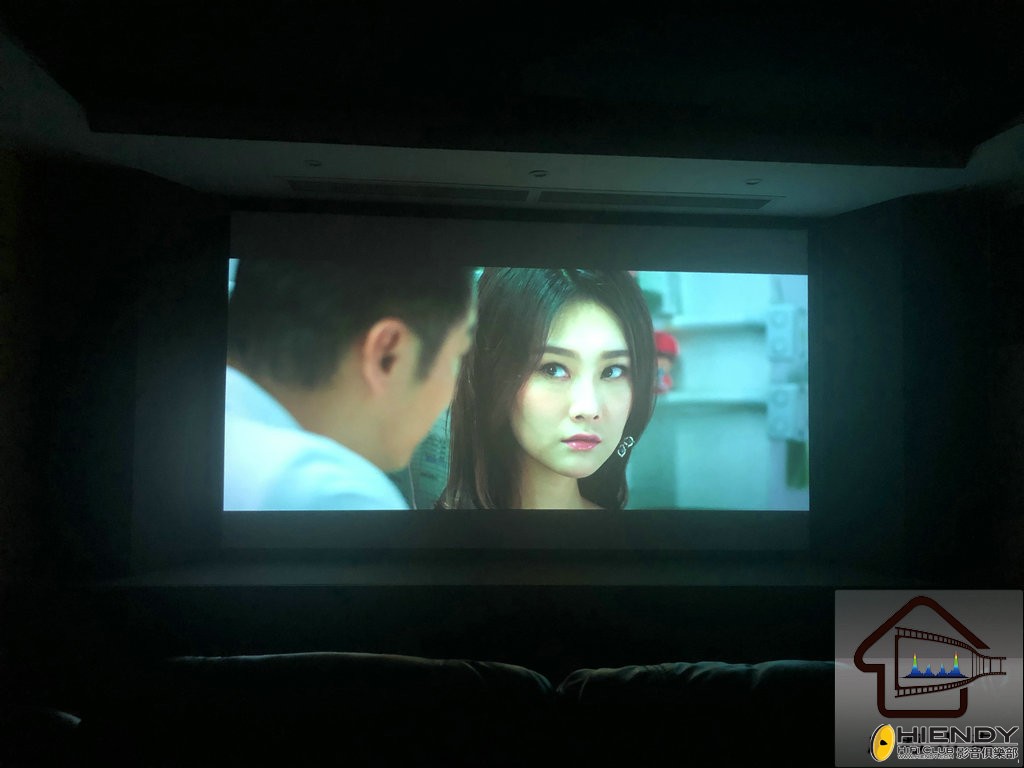

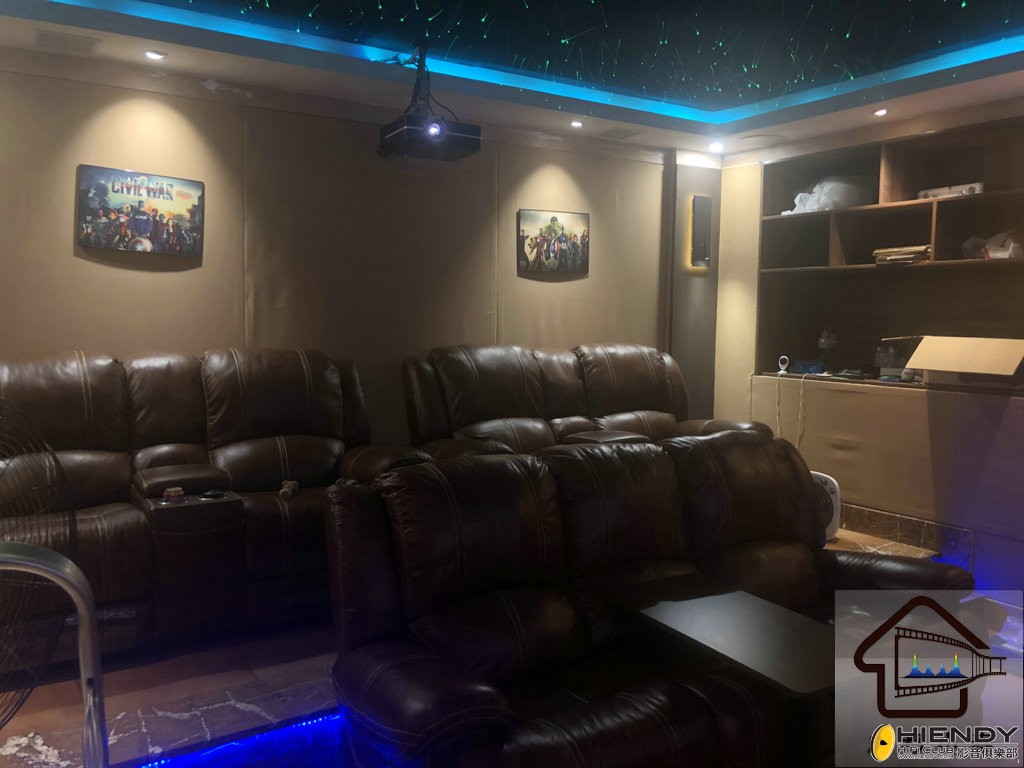

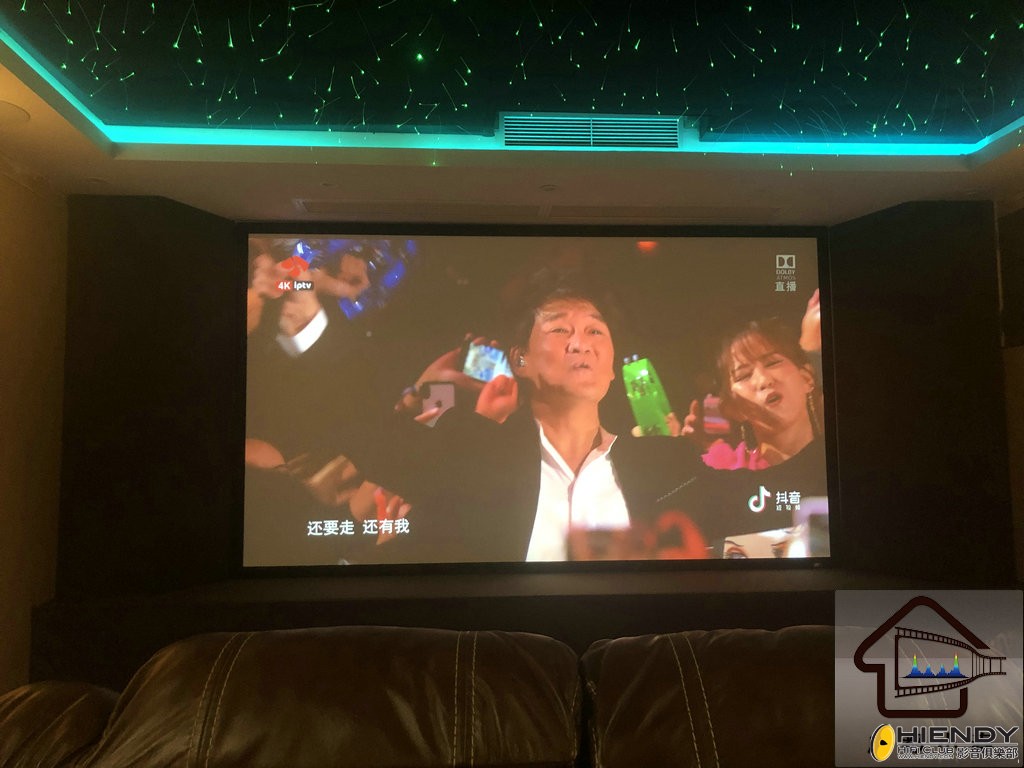

昨天群友拍来了照片，先看一下完成后，小细节待修整的照片。
幕布非透声，原设计165，因为层高和投影距离妥协为150，幕布两边的斜面造型和幕布下方为隐藏12寸OK箱，Revel大落地主箱、两只3X12炮、一对Revel书架作中置。




透声布绷得不够紧，有待重新加固，强迫症严重不适。



房子还需要约1年完整装修，视听室控制在一个月内可以正常发声，群友的儿子在美国上学，元旦过完就要回去，所以要赶在回去之前体验到效果（群友想让儿子看一下效果，国内和国外的月亮是一样圆，不然儿子一直说美国导师搞出的效果好）。

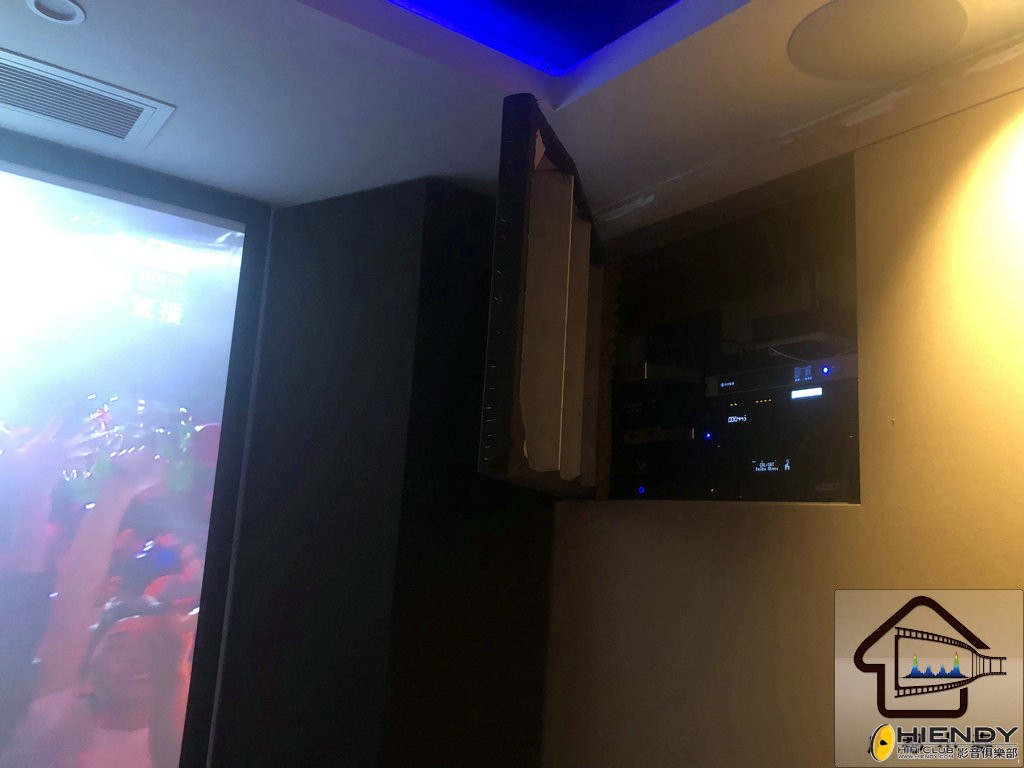

前方右上方机柜位置为其中一个大凹坑；正好放机柜；智能控制，也不需要经常打开。


看完照片看客观声学数据指标：

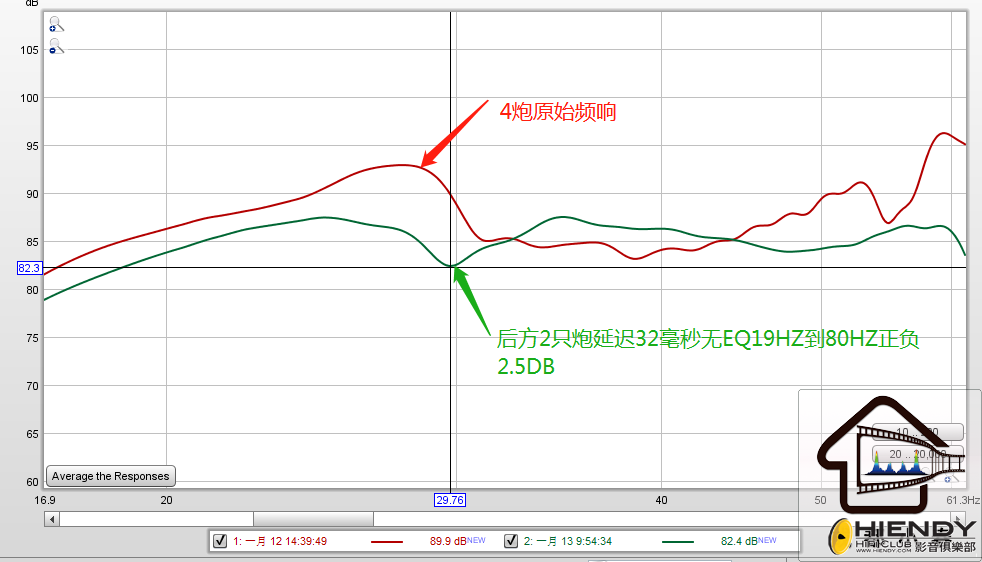

4只低音炮无EQ干预的频响：红色线为4炮原始频响；
绿色线为后方2只炮延迟32毫秒无EQ19HZ到80HZ正负2.5DB

超低频瀑布能量图：能量消散最慢的点在34HZ，经过300毫秒，从93DB衰减到58DB，衰减量约35DB。

全频段混响时间：国际6个倍频125HZ到4KHZ，混响时间从0.23秒到0.32秒，达到0.275秒正负45毫秒。

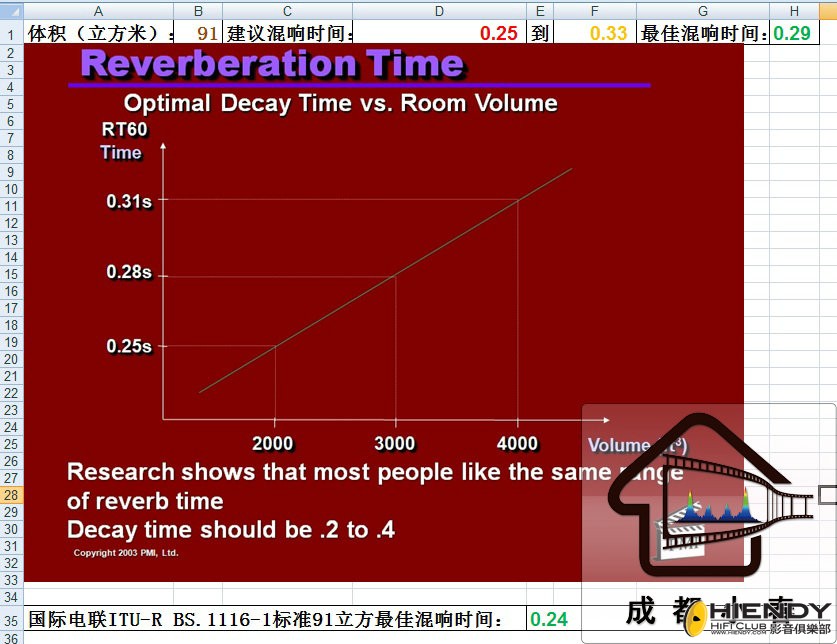

设计时的混响时间标准参考：THX及HAA认证所引用的美国PMI加国际电联ITU-R BS.1116-1双重标准。

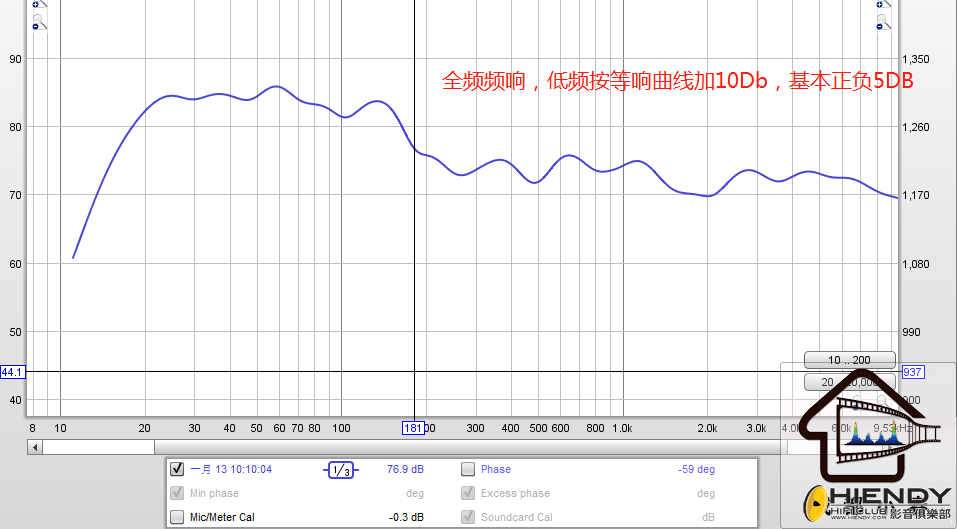

低音炮衔接全频频响曲线：全频段基本正负5DB（低频段按等响曲线加10DB，维持人类听力同等响度）

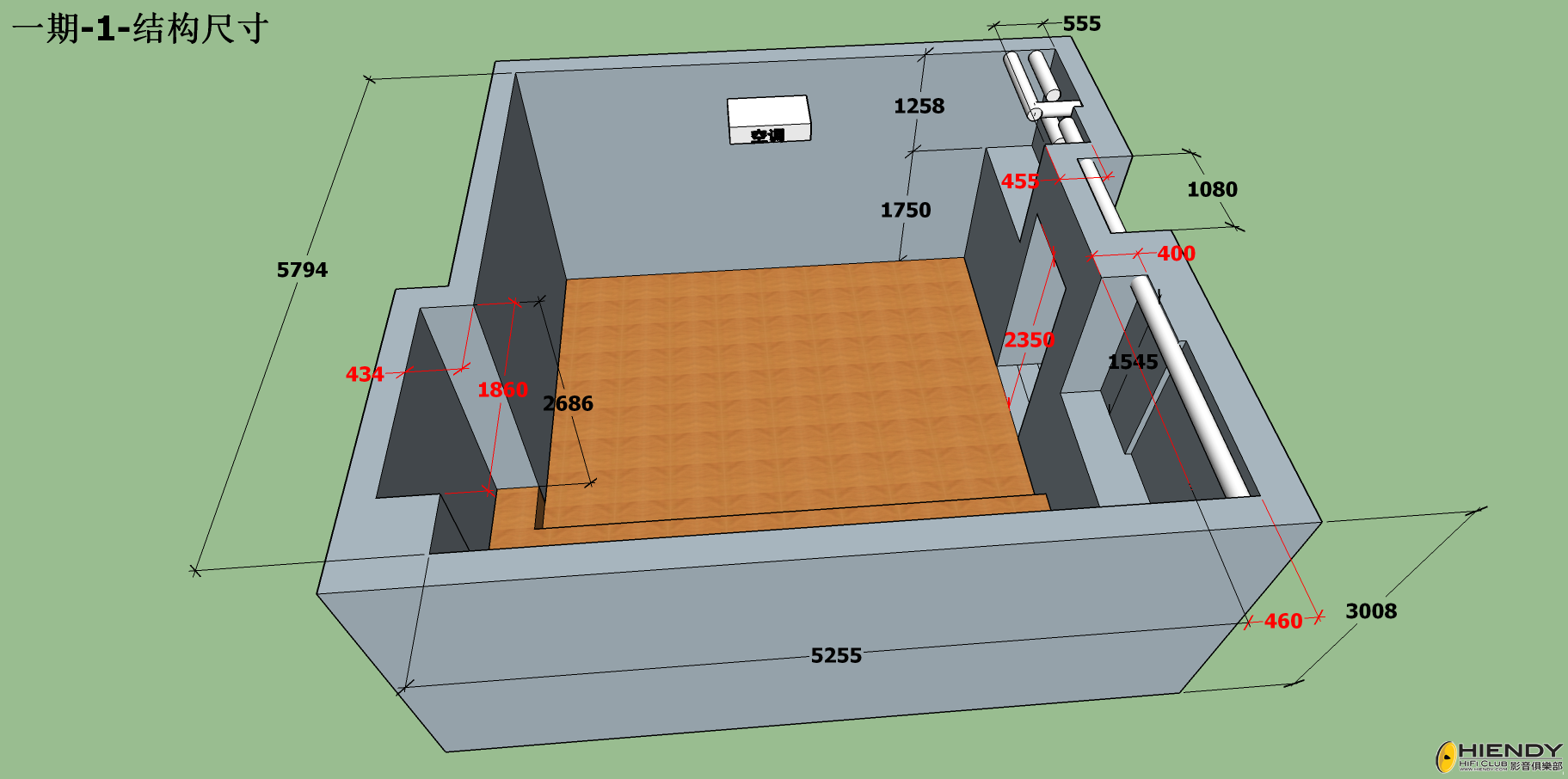

原生结构尺寸：

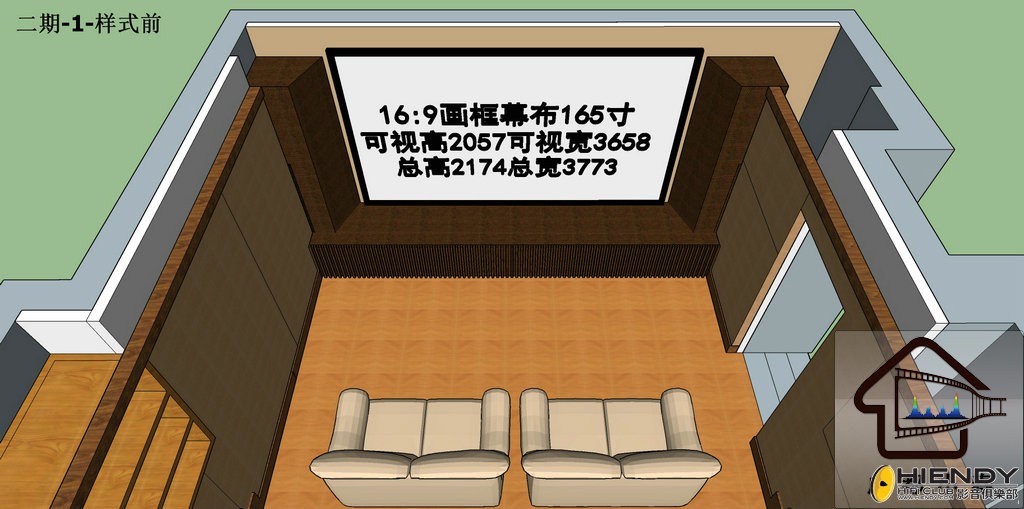

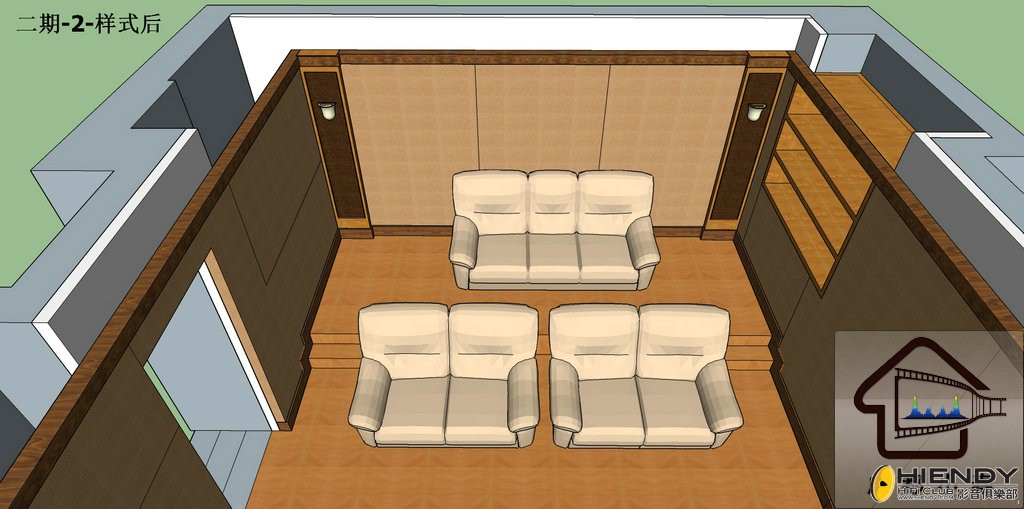

外观样式：幕布后妥协为150；

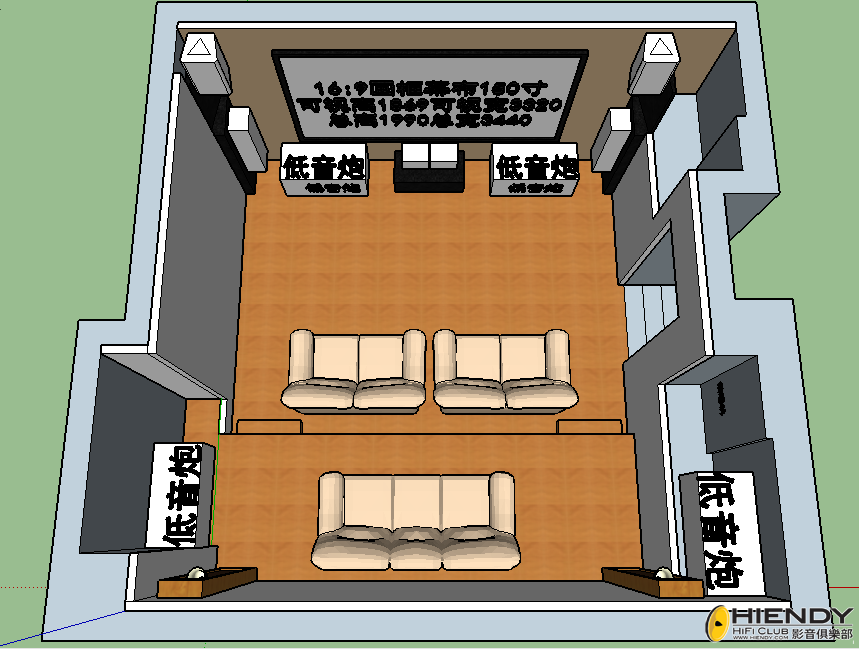

4炮及音箱位置模拟：

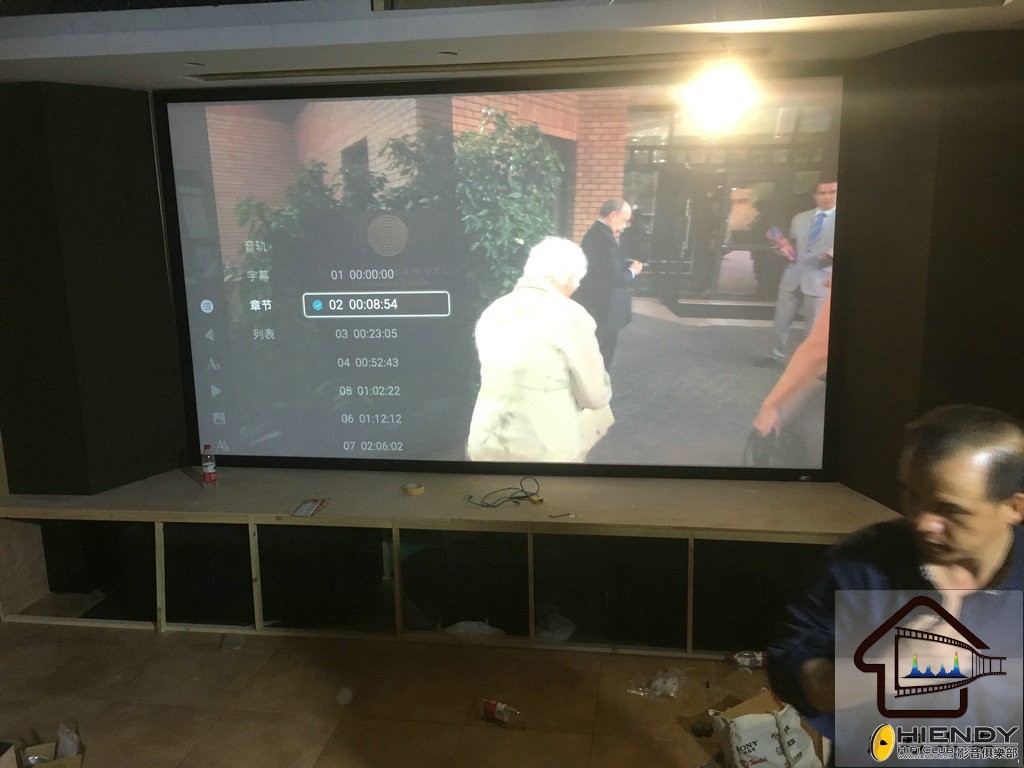

安装调试中的糟乱图：
因为视距和层高，所以幕布没有透声，同时为了简洁只把全部音箱给透声了。

前左炮：

前右炮：

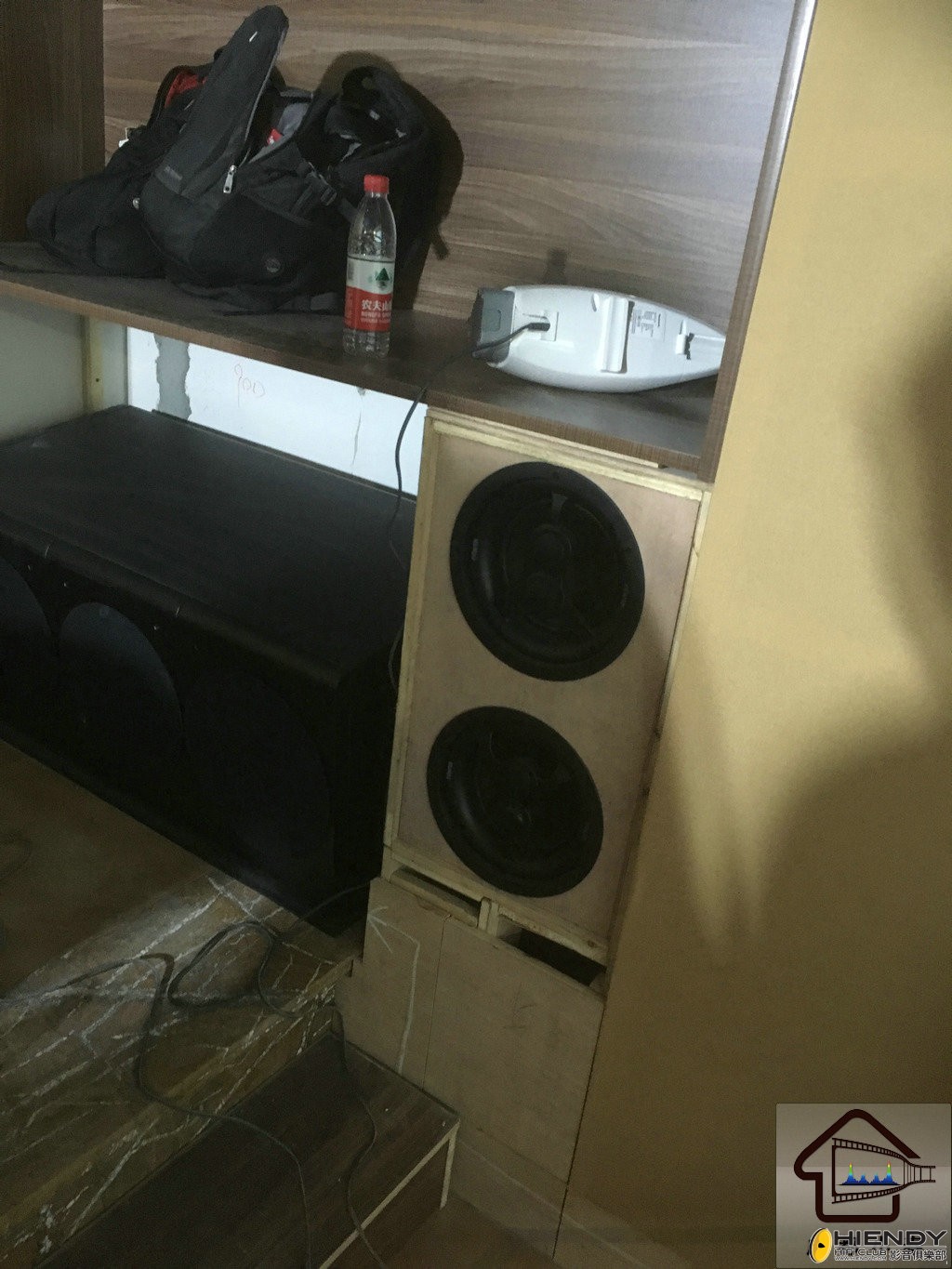

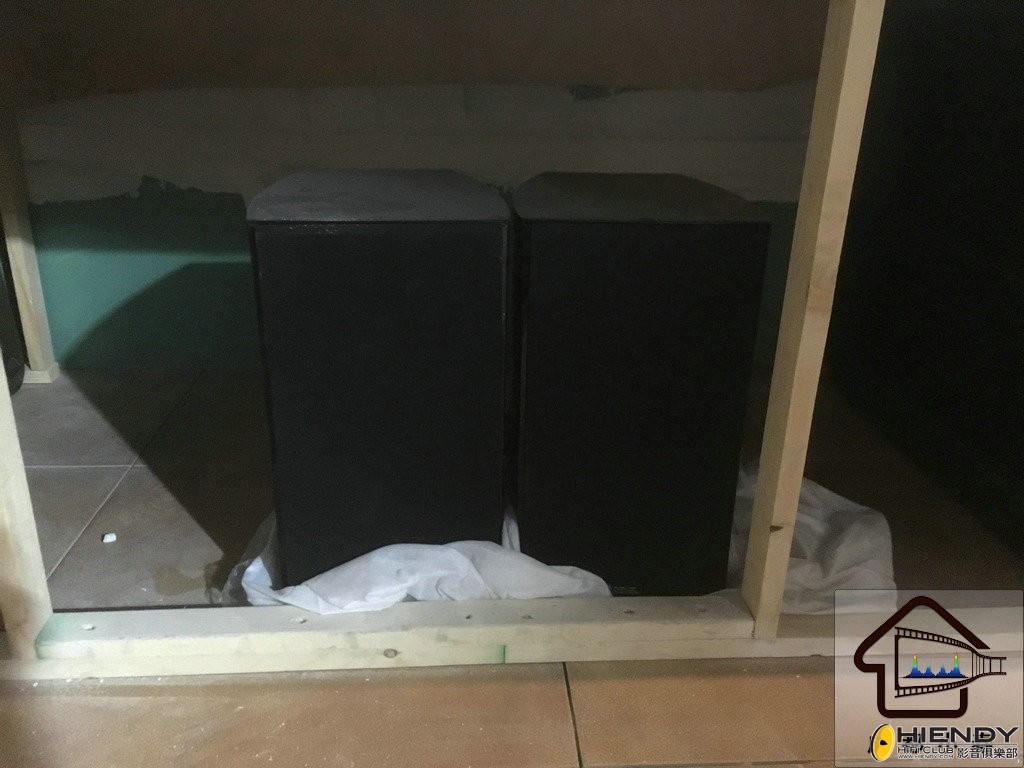

双6.5书架作中置：

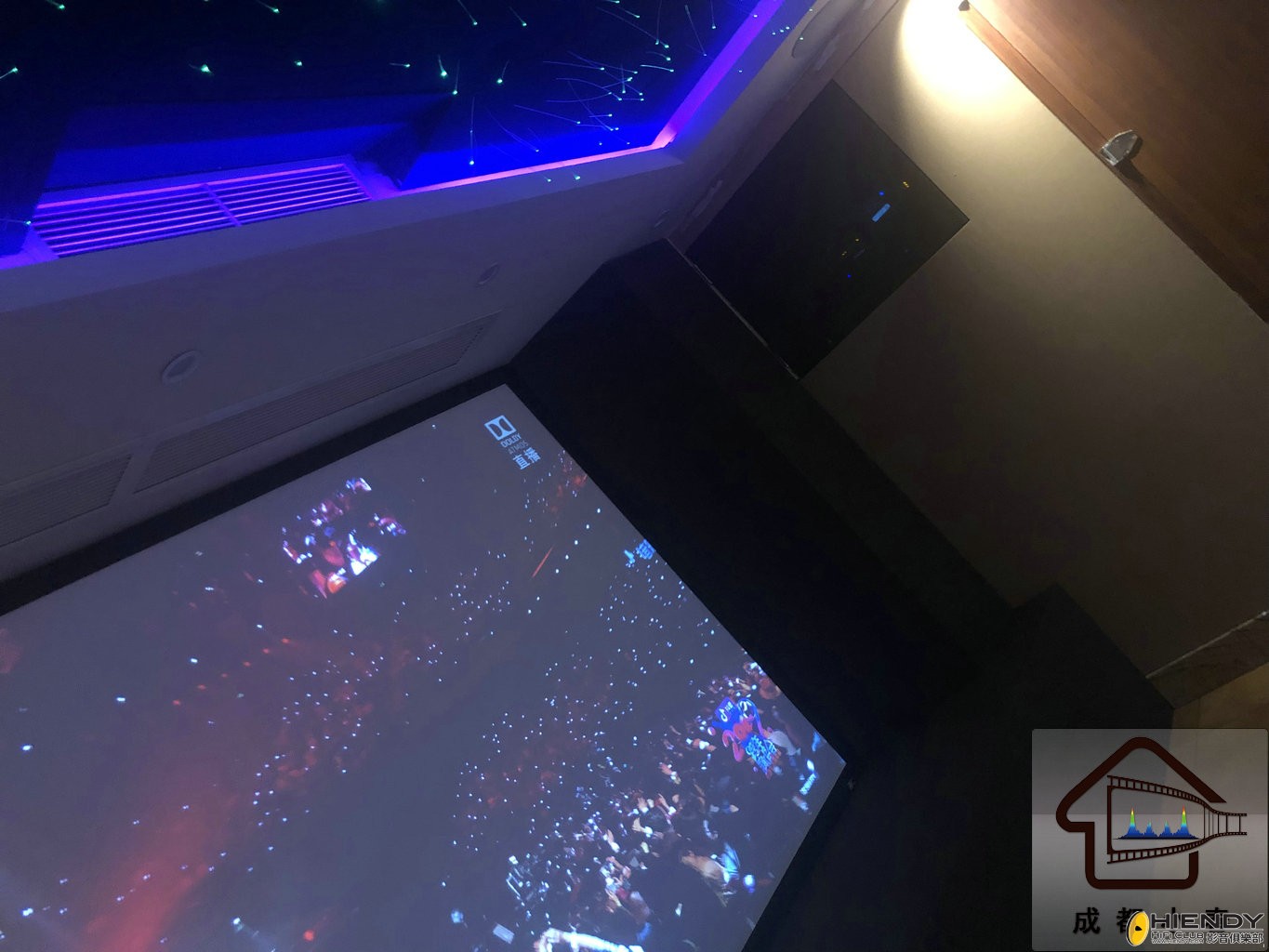

幕布右前方的凹坑为设备间，安装调试时费了不少劲。

9.4.6规格，所有有预留侧前环绕的位置和线路，暂时没安装。

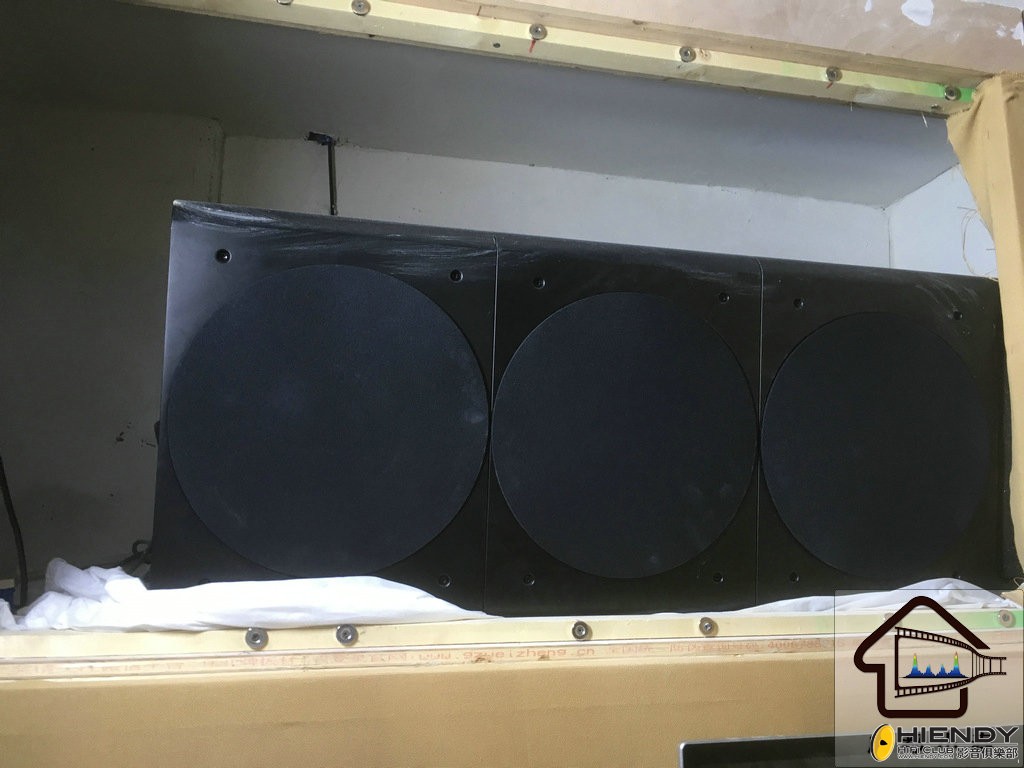

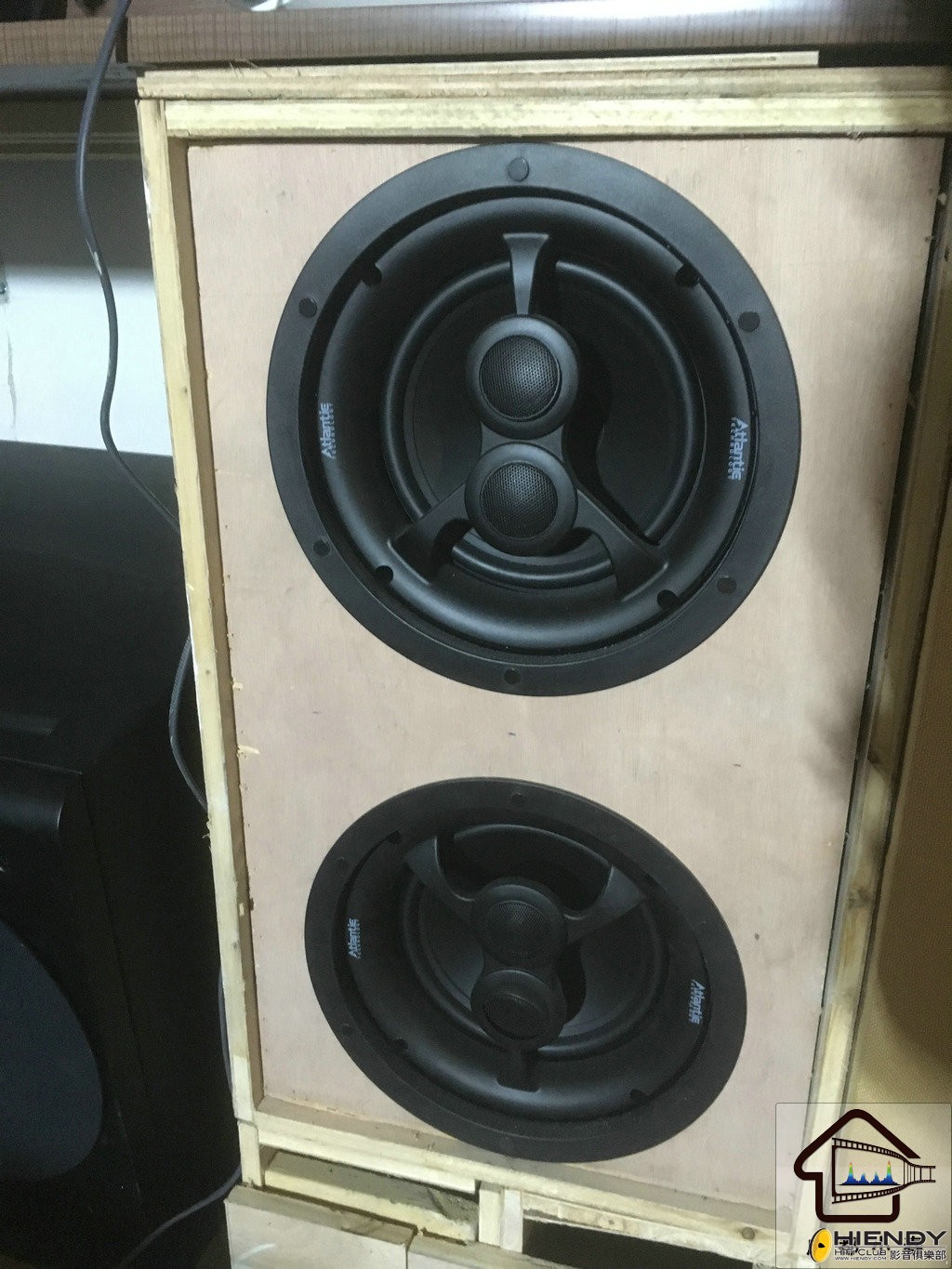

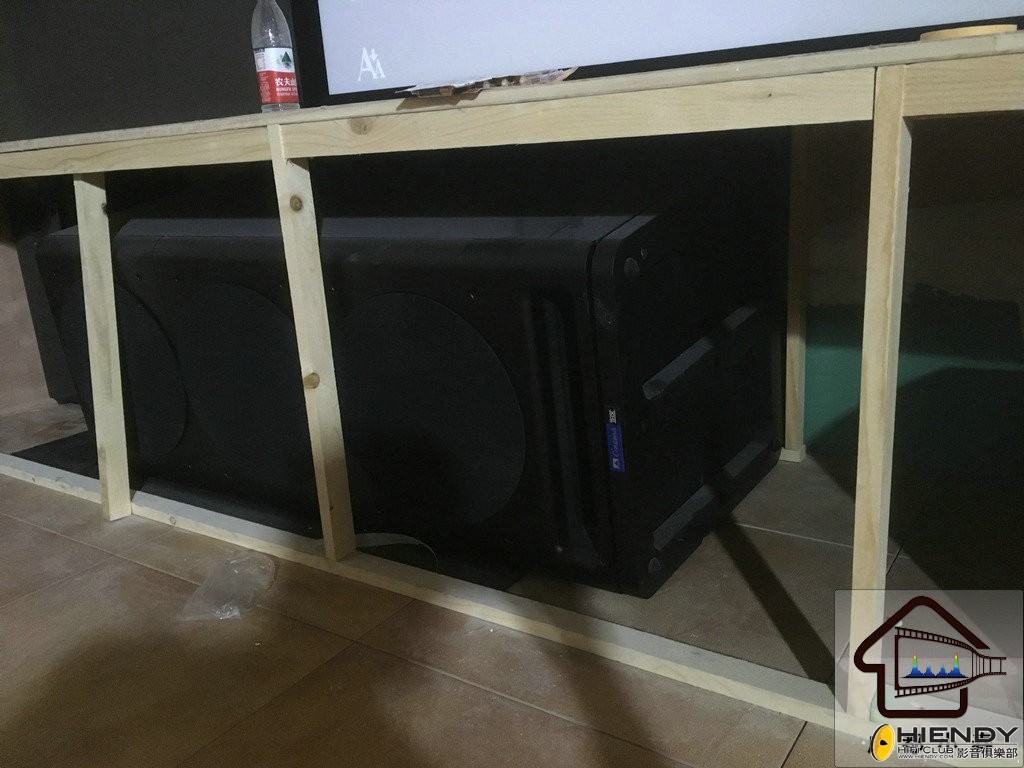

右后凹坑一只3X12炮，及阵列入墙；

入墙阵列安装为竖向直线，维持水平方的结像在一个点上。

右后凹坑为另外一只3X12炮，空间还要放一台抽湿机（冷凝水的唯一解决方案）。

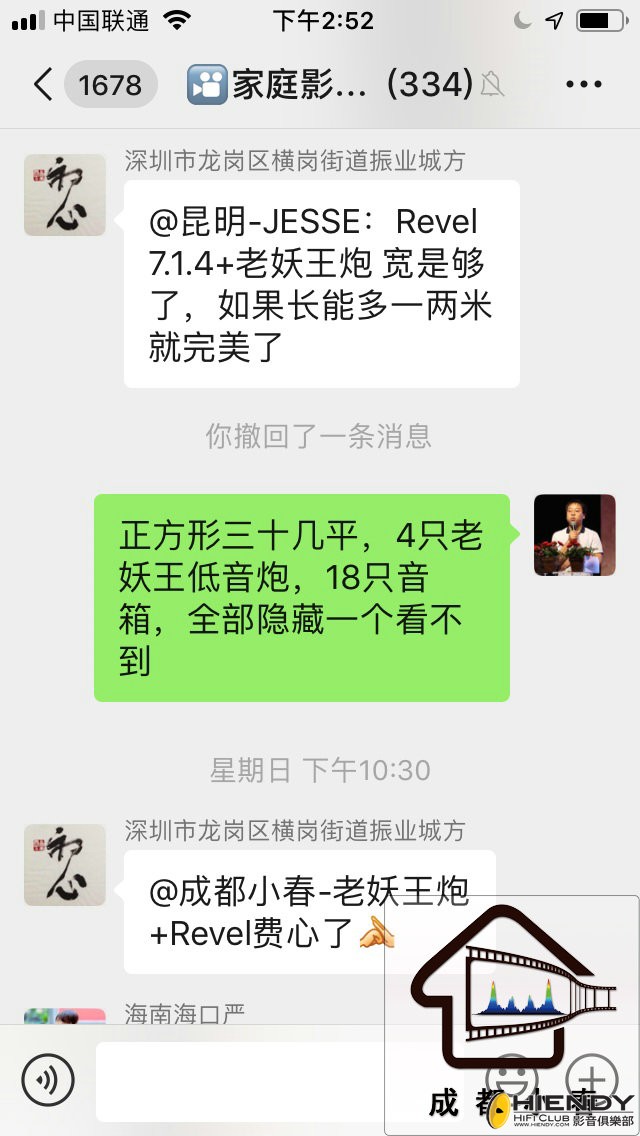

群友解散项目群：

群友经常参与群讨论分享：

赶天赶地赶出来的，就这样子吧，水平有限，欢迎交流指导！

bigpun1975

我見到兩隻XTZ 超低

Davidsky

小春兄：多謝分享

成都小春

bigpun1975 發表於 2019-3-7 13:31
我見到兩隻XTZ 超低

有4个低音炮的

成都小春

Davidsky 發表於 2019-3-8 07:08
小春兄：多謝分享

共同学习！

bigair

太利害了！機器放在櫃內怎遙控？

成都小春

bigair 發表於 2019-3-8 12:13
太利害了！機器放在櫃內怎遙控？

智能控制。
