令你的HDR10投影機享受由Dolby Vision帶來的Dynamic HDR優勢?

chhanthony

相信很多影音發燒友都知道現在家用影像HDR (High Dynamic Range)的技術分為HDR10，HDR10+、HLG及Dolby Vision。當中分為靜態(static) HDR 及動態 (Dynamic) HDR，太深入的技術小編不在這班門弄斧了，最簡單直接的說是動態HDR是因應每格影像來配合顯示器能力不停調節畫面輸出，而靜態HDR就不會。

而當中HDR10和HLG是靜態而HDR10+和Dolby Vision是動態，動態HDR中以Dolby Vision暫時在巿場上較大的佔有率，主要是HDR10+比Dolby Vision起步遲。

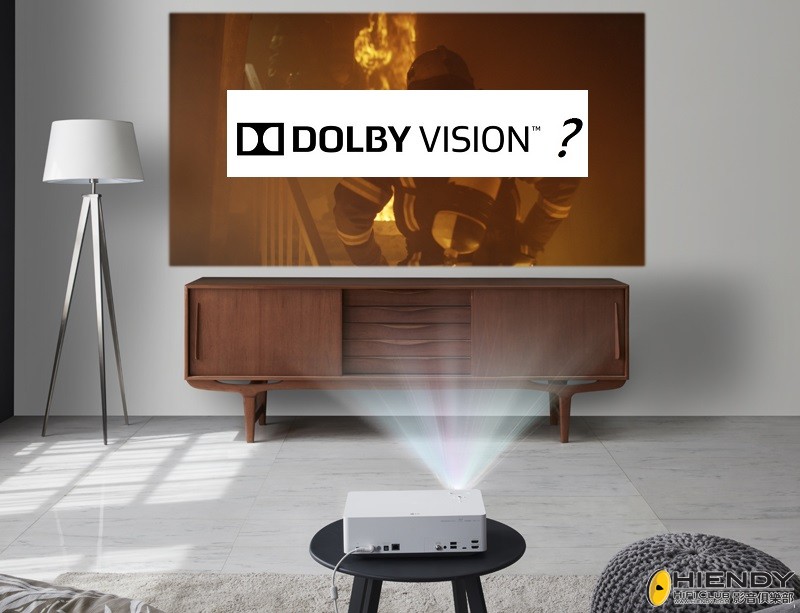

而家用投影機巿場中暫時只支援HDR10及HLG，而Dolby Vision和HDR10+則暫時未支援。同時相信很多投影機用家特別是早期一點的HDR機種都會出現觀看HDR電影時會有畫面偏暗的情況出現，這正正是投影機的光度和對比度不足以跟隨HDR10的EOTF標準，而將原本的光度和對比度大幅壓縮而引至。

而支援Dolby Vision的顯示器都會有一個名為Golden file的檔案以供播放機一方知道該顯示器的規格來調整每格輸出的，這個原理其實很適合套用在低光度輸出的投影機，可惜不知有甚麼考慮Dolby一直不放這個licence出來。

而Dolby Vision亦分別有一般的Dolby Vision和Low Latency Dolby Vision，一般的Dolby Vision，顯示器會根據由播放器串流來的metadata來遂格計算，而Low Latency Dolby Vision (LLDV)在播放端先作計算，可看看以下影片。

https://www.youtube.com/watch?v=TA3uun0y75w&feature=emb_title

另一方面巿場上有一間叫HDFury的廠商推出很多數碼產品，當中包括很多用來接駁顯示器和播放器的HDMI產品，這些產品可以將畫面升頻降頻、將聲畫分離、修正/修改EDID、HDCP還有移除或插入HDR訊號。小編早年入手了HDMI Splitter (Integral) 和 Scaler (Linker)作為HDR的訊號產生器，但因早期的產品需要用上機上的產品或用Apps經藍芽操控，用上來不太方便，因此小編一直只用Linker作降頻給陳年1080P電影之用。

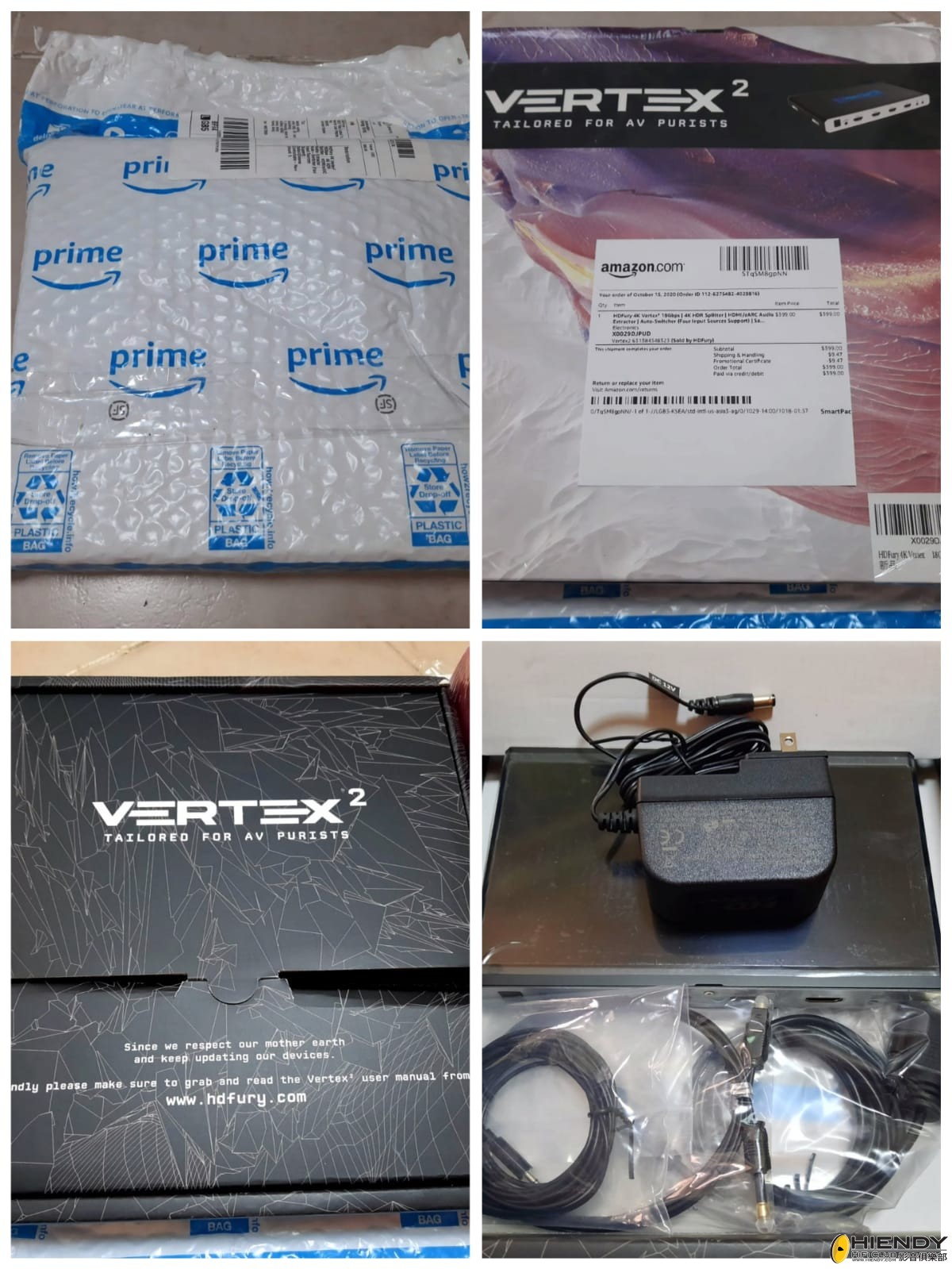

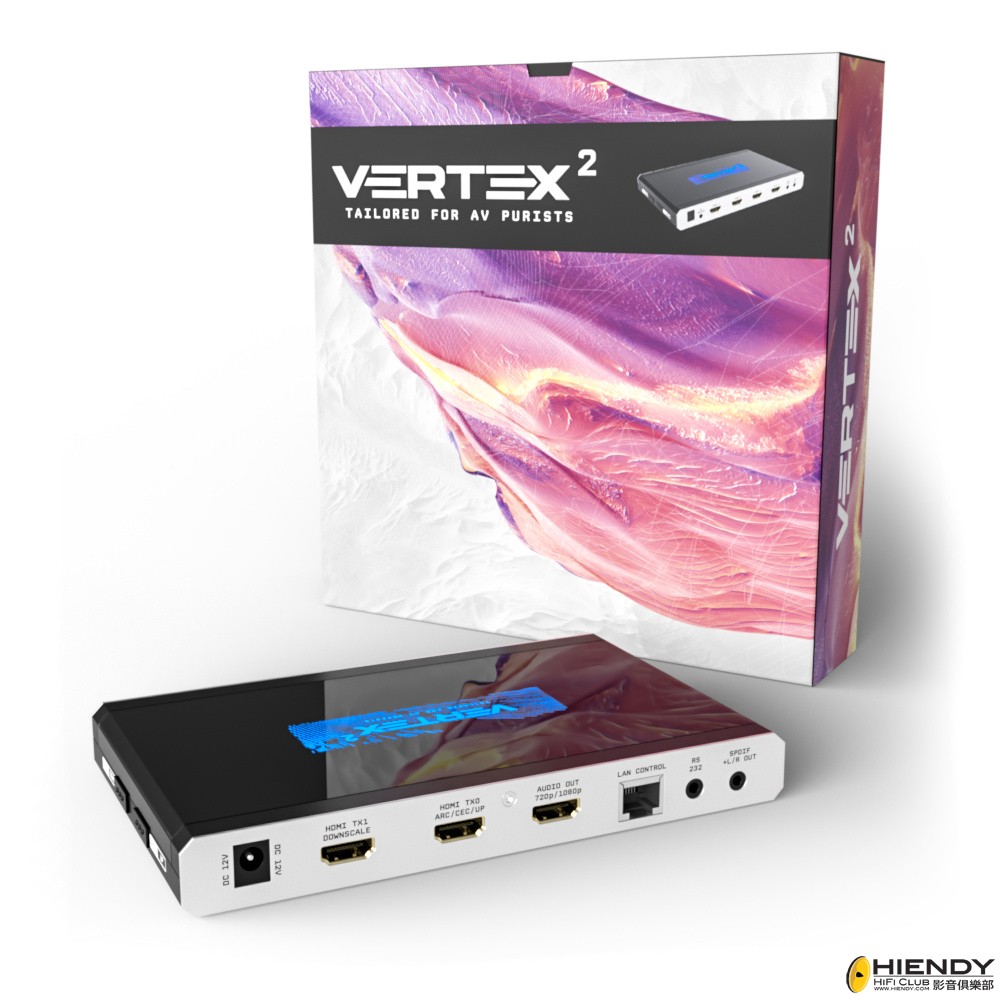

在幾個月看到HDFury有新一代的產品Vertex2，當中一機包括Scaler、Matrix、Splitter，更可以經network browser來操控，方便了很多，所以入手一隻來試玩一下。

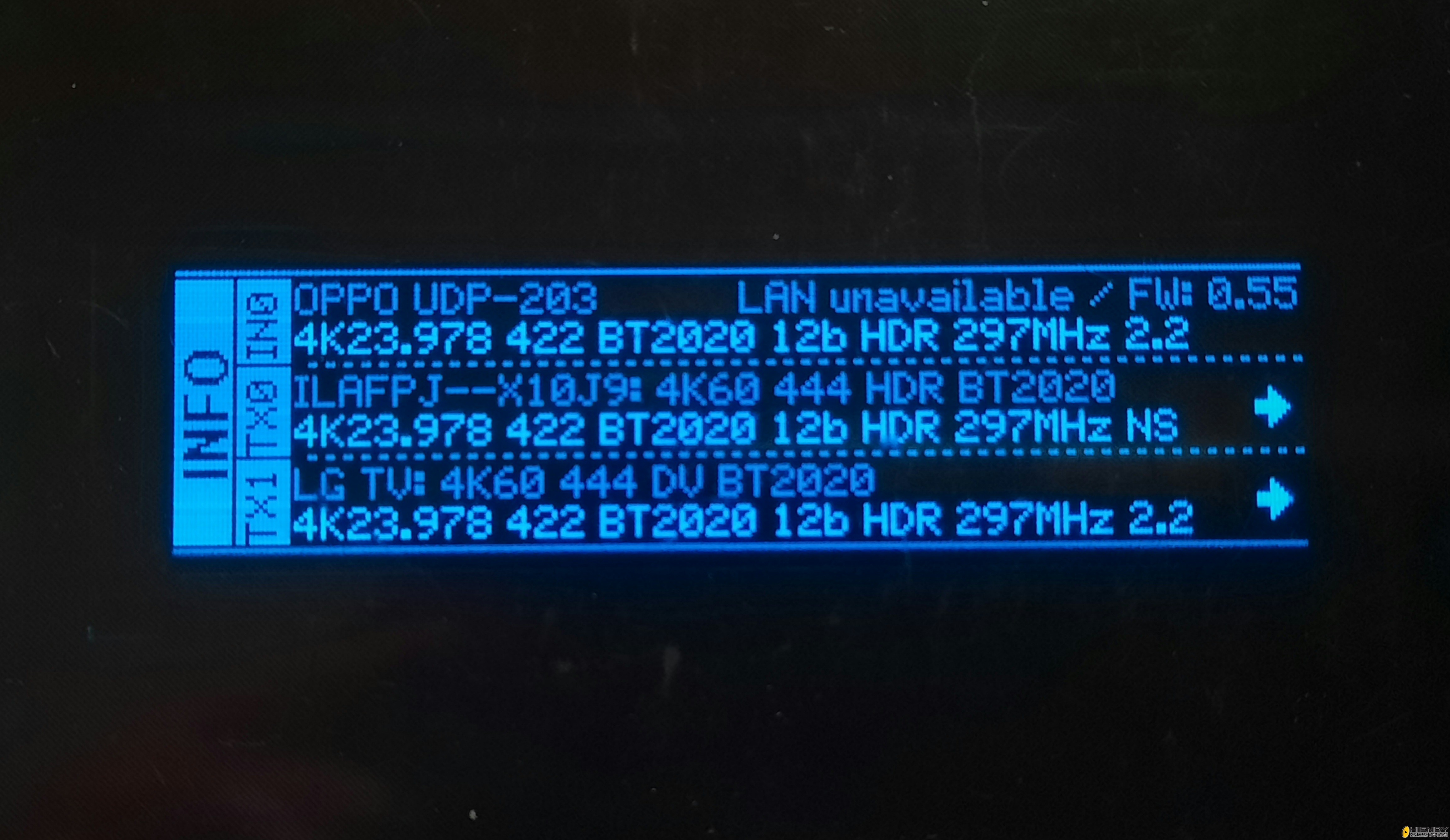

現在Vertex2是接駁Anthem AVM60和LG HU70LA之間，在撒換影像時會顯示包括MaxCLL、MaxFALL等訊號，老實說，實際用途真是不太大。但早幾日無意中發現AVS Forum有一個討論帖叫Dolby Vision, including HDR10 conversion w/ DTM on Projectors? 原來有玩家利用HDFury來接收播放機的Dolby Vision的訊號再以HDR10的方式輸出。但這個玩法有甚麼作用呢?

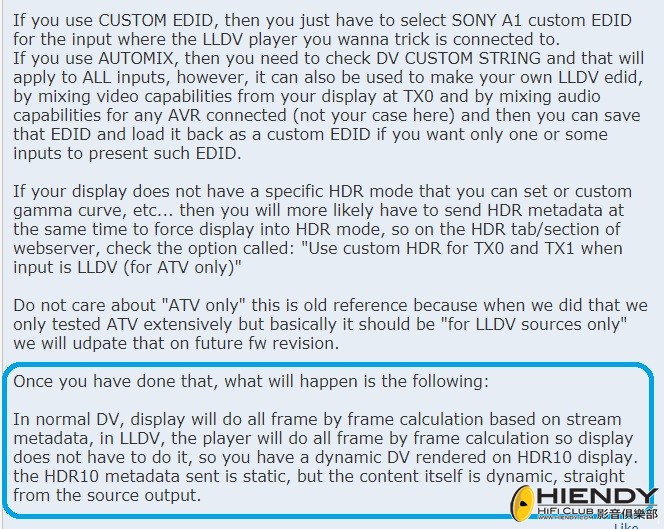

看看HDFury的技術支援說甚麼:



原來以HDFury (包括Integral、Link、Vertex、Integral2、Linker2、Vertex2、Diva等等)的產品可以令播放器認定接收端支援LLDV，就以LLDV方式輸出已遂格計算好影像，再由HDFury的產品輸出靜態的HDR10訊號給投影機，但這個靜態的HDR10訊號其實已包括了由播放器計好的動態訊號，原理有點像先由播放器解好Dolby或DTS再輸出LPCM給擴大機。

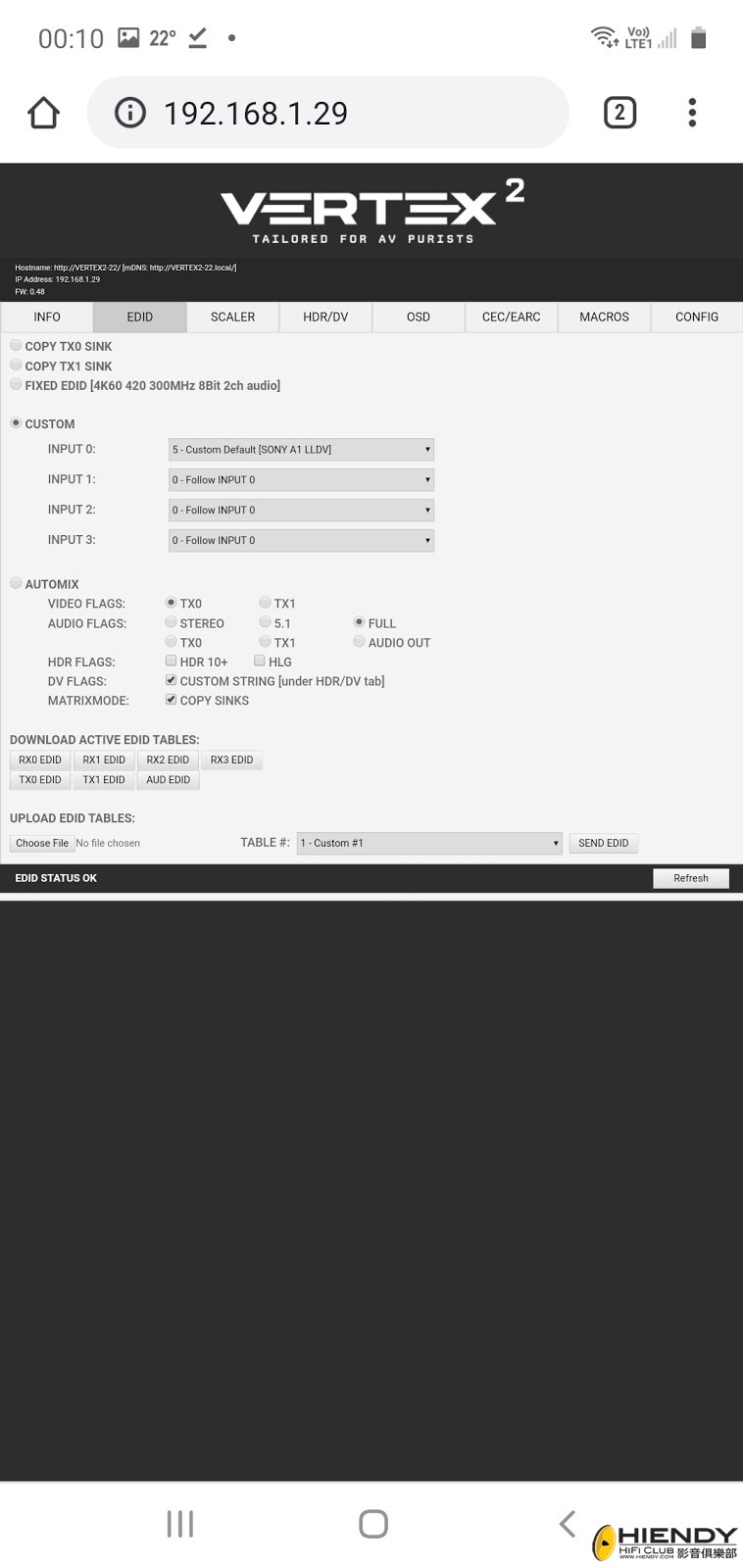

而這個方法亦十分簡單，就以小編的Panasonic UB9000和Vertex2為例，先在UB9000內將Dolby Vision設定為ON，再在Vertex2 EDID一頁中揀選 "Custom Default Sony A1 [LLDV]"或 "Custom Default LG [LLDV]"也可。

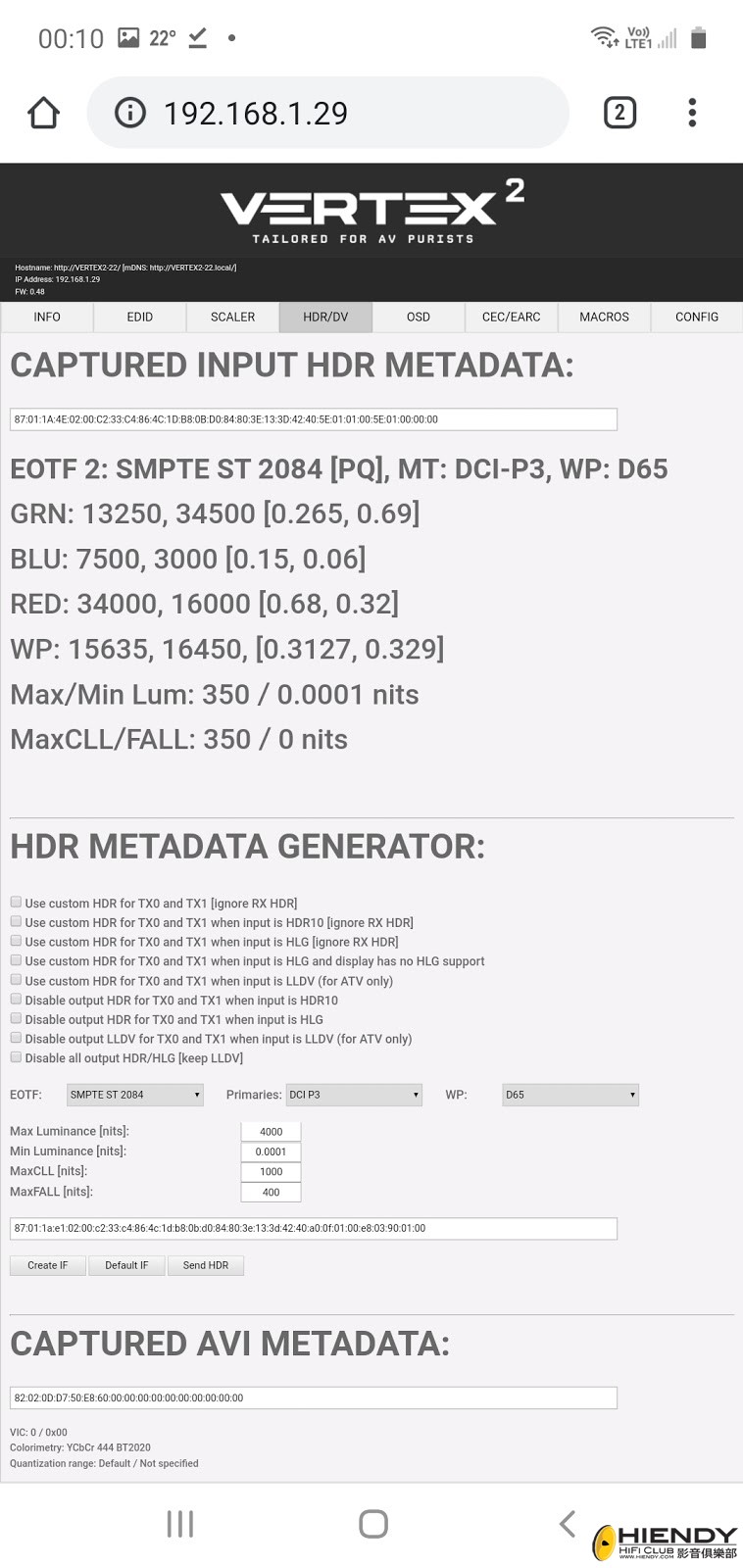

之後有兩個可能性，一就是投影機會進入HDR模式或進入SDR模式，如進入HDR模式就恭喜你了，查看一下你的播放機應該正在輸出Dolby Vision的訊號。但如好像小編的LG HU70LA並沒有進入HDR模式，就要到HD/DV一頁中揀選"Use custom HDR for TX0 and TX1 when input is LLDV (for ATV only), 同時可以修改有關如Max Luminance Min Luninance MaxCLL MaxFALL等HDR的metadata。



最後就可以投影機中看到Dynamic HDR的影像，而效果如何呢?

https://www.youtube.com/watch?v=uEra6MzlJNo&feature=emb_title

留待各玩家自行評價，留意的是當中custom HDR的數值是會影響畫面，有興趣的朋友不效到AVS的討論帖看看[Dolby Vision, including HDR10 conversion w/ DTM on Projectors?]。

不知為何在小編的系統中Anthem不bypass由UB9000輸出的LLDV訊號，需由UB9000直入Vertex2才成功出到Dolby Vision，要花點時間研究一下。

另外Panasonic UB9000只可以在UHD碟內或Netflix內附有Dolby Vision才可以輸出Dolby Vision訊號，而Apple TV，Oppo 203/205及Sony X800則可以強制輸出Dolby Vision。最後從HDFury來的消息指HDR10+亦將可以用類似的方式來播放，真是對投影機用家的喜訊。

-全文完-


PS:以上是自我感覺良好的飛機文

原文: https://chhanthony.blogspot.com/ ... iondynamic-hdr.html

tune

Thanks Anthony.

issachar

呢件野好毒... 但係未捨得買....

pepsiman

issachar 發表於 2020-3-18 20:16
呢件野好毒... 但係未捨得買....

想買就去買....
想買就去買....
想買就去買....
想買就去買....
想買就去買....
想買就去買....
想買就去買....
想買就去買....
想買就去買....
想買就去買....

chhanthony

issachar 發表於 2020-3-18 20:16
呢件野好毒... 但係未捨得買....

30% OFF promotion code好似重未完，去官網睇下

issachar

chhanthony 發表於 2020-3-19 11:31
30% OFF promotion code好似重未完，去官網睇下

  即去

issachar

chhanthony 發表於 2020-3-19 11:31
30% OFF promotion code好似重未完，去官網睇下

搵唔到

simon

LLD ....，貨已到手，30% off

chhanthony

simon 發表於 2020-3-26 16:57
LLD ....，貨已到手，30% off

等simon兄嘅報告

simon

chhanthony 發表於 2020-3-27 16:23
等simon兄嘅報告

Anthony 兄，小弟英文程度有限公司，而影音知識仍停留在九十年代，有幸在科林認識到您們，在4k世代只係入門級，小弟要惡補知識才慢慢跟在隊尾，還望各師兄賜教指導小弟。

SeanHo@FB

無介紹錯，以前一星期開一至二次投影機，現在晚晚開開

chhanthony

simon 發表於 2020-3-30 10:49
Anthony 兄，小弟英文程度有限公司，而影音知識仍停留在九十年代，有幸在科林認識到您們，在4k世代只係入 ...

大家研究研究!

garyportia

收貨了，開心使用中，多謝Anthony兄推介

chhanthony

garyportia 發表於 2020-11-17 09:09
收貨了，開心使用中，多謝Anthony兄推介

garyportia兄

JVC Projector可以自訂color profile，加埋HDFery玩LLDV就更加好玩，有興趣可以去AVSForum取下經，啲玩家玩得好Pro。

chhanthony

另外去config將HDCP由Auto改做1.4可以改善HDMI Handshake時間

garyportia

chhanthony 發表於 2020-11-18 12:12
garyportia兄

JVC Projector可以自訂color profile，加埋HDFery玩LLDV就更加好玩，有興趣可以去AVSForum ...

chhanthony兄，收到，有空會過去看看，我剛接觸這個不夠一星期，已經覺得非常有用。
