電子真空管DAC解碼 TDA1541 膽I/V轉換作品賞析

声威电声

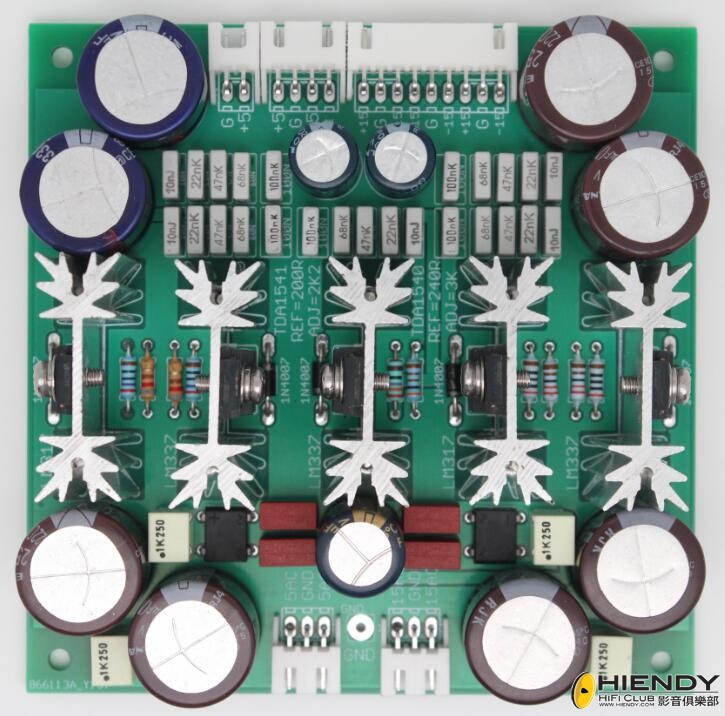

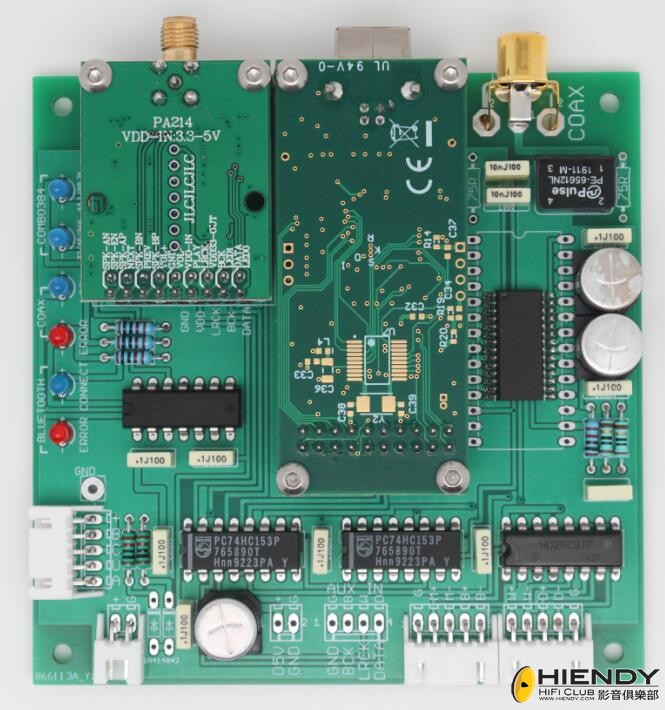

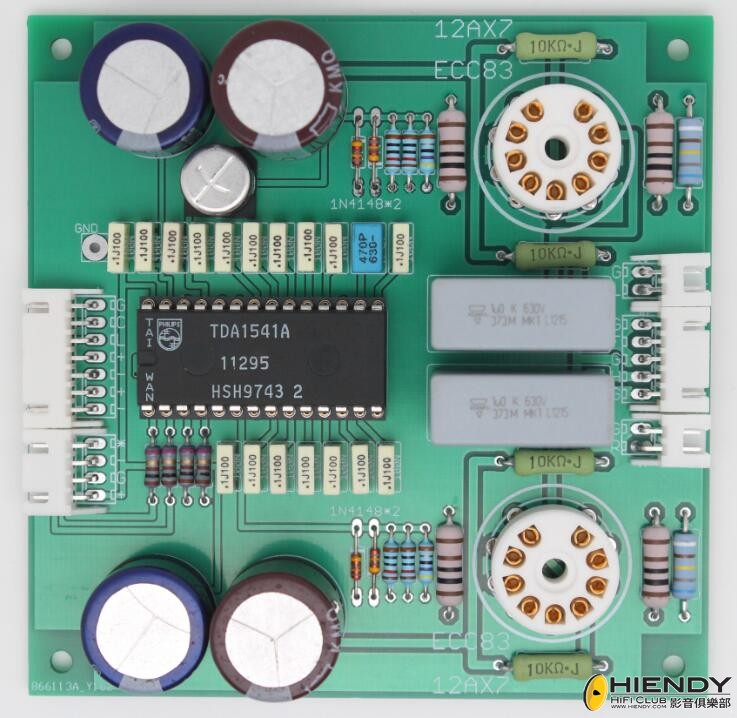

電子真空管是目前發燒友最為喜歡的DIY方式之一，然而在電子管應用於DAC解碼輸出端以往都是採用緩衝方式輸出，因輸出端連接有運算放大器做I/V轉換，所以不能真實還原DAC與電子管真實的聲音。那麼根據以往的發燒經驗，本次設計採用電子管作為I/V電流與電壓轉換的版本應運而生。本次DIY主要採用TDA1541飛利浦比較老版本的DAC作為數模轉換，利用ECC83作為I/V電流與電壓轉換，輸入端採用數字格式轉換主板並非利用數字濾波模式，從而摒棄之前的SAA7220數字濾波器，讓I2S音頻直通接入TDA1541，直通的格式會讓音質更加通透，不會因為SAA7220的影響而聆聽到一層紗布一樣矇矇的聲音。格式主板另一個好處是左右聲道位嚴格對齊，與TDA1541的I2S相比，原TDA1541的I2S格式右聲道延遲左聲道32個時鐘週期。雖然聽感上沒有明顯感覺，但是對於發燒友而言，點滴的延時都會影響後續的電路處理。故此I2S格式轉換板直接將左右聲道完全對齊處理。因為大陸還有人做CPLD版本的NOS模式，但是CPLD容易出現相鄰的門電路干擾。故此此次作品直接採用最原始的門電路作為數字格式以及音頻直通的處理電路。減少了相鄰門干擾的尷尬。在輸出端採用電子管的I/V，幾乎不需要LPF即可實現音頻輸出。這更增加了整套系統的頻響範圍。音源端採用AM26LS31與AM26LS32整形處理，讓數字信號的方波更加陡峭。格式端輸出為L與R平衡輸出，如果應用在集成運放輸出端可以單只TDA1541做單聲道平衡輸出。這個之前的版本已經測試完成。此次主要測試電子管輸出，故此單片TDA1541即可完成左右聲道單端輸出。高壓電源採用CRC五級派型濾波器設計，採用直流燈絲，燈絲電源通過延時繼電器控制高壓輸出，延時時間自由選擇，模式狀態為25秒鐘。這樣讓ECC83充分預熱之後再輸出高壓。可大大節約電子管使用壽命。提高整體的可靠性。音源支持CSR8675藍牙輸入，意大利Amanero Combo384 USB輸入，一組CS8412同軸SPDIF輸入。
