奇偶諧波定理

天下第一刀

電分實驗確定﹕
如果分頻點前後功放一臺是偶次諧波失真跟另一臺是功放的奇次諧波失真﹐那麼它們的失真基本上大小相等相位相反互相抵消﹐分頻點在1.6KHZ可以使某些歌手齒音基本消除﹐某些歌手雞仔聲消失﹐電腦干擾分頻點的互調失真基本消失。
換回同一種同功率同增益功放闆後歌手齒音或雞仔聲重現﹐如場管輸出的TDA7850偶次諧波失真跟晶體管輸出的TDA7388就是奇次諧波失真。


測試過程
1 音源﹕PC Sound Card ﹑CD機。
2 無源前級。
3 汽車DSP數字分頻器﹕2進八出﹐用六通道設成HIFI電子三分頻﹐留下兩路按靜音鍵。電源用13.8V/3A﹐換不同電源發現系統還源低音結它低音弦最後每秒兩三次動作得益于穩壓電源採樣電壓放大器電源CRC到接近0 HZ。
汽車DSP數字分頻器的設定跟工廠定義分頻調整有些不同﹐如將低通濾波頻率定義下跌3dB處﹐而將高頻單元的高通濾波頻率定義在下跌10dBc處來提示12dB/倍頻程濾波
可能交叉點在下跌6dB左右為合適的分頻點。Accuphase DF-75 HIEND DSP數字4分頻器將高低通濾波頻率都定義在下跌3dB處。

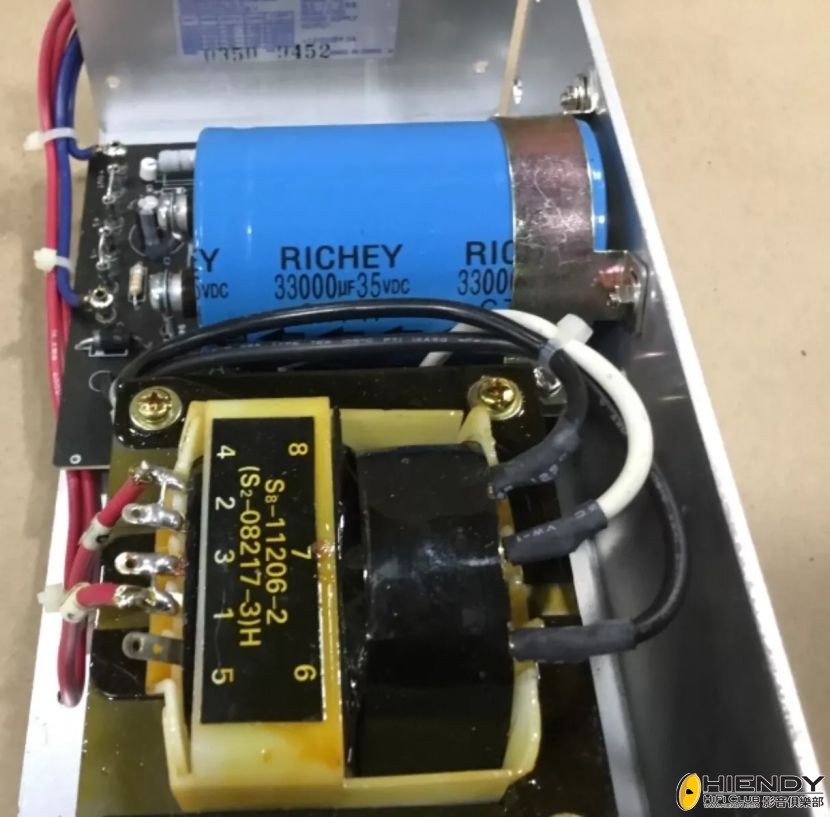

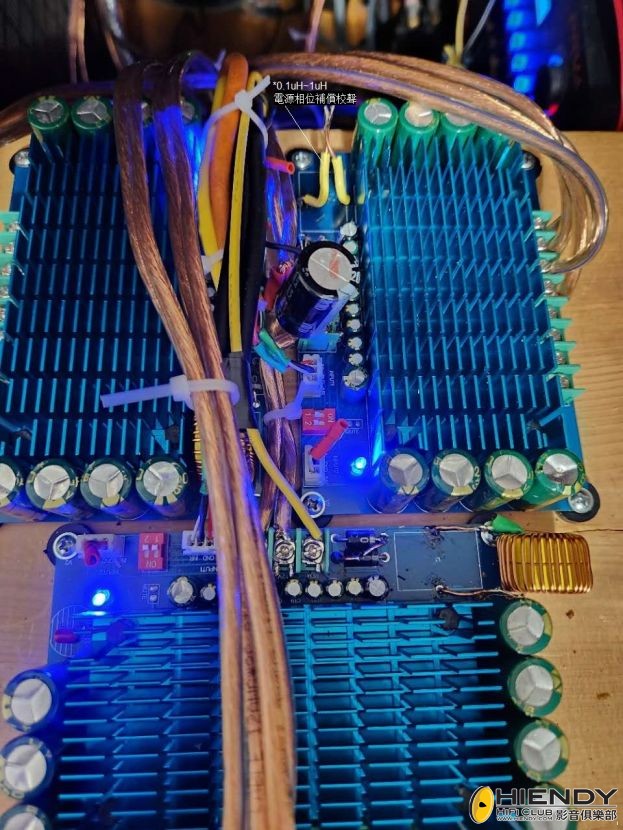

4 後級﹕共訂了三塊TDA7850功放板XH-M180及一塊TDA7388功放板﹐用一塊木板安裝在電腦鍵盤托闆底部安裝兩塊塊TDA7850功放板作中音及高音放大及TDA7388(或TDA7850功放板)功放板作低音放大﹐共用一個19V/7A左右的線性穩壓電源﹐本次選用SOLA SLS-12-068標準電子工業電源調整到19V以便作標準測試(電壓微調附近的2.2K並1.5K調盡剛好19V﹐壓差2.5V~3V)。

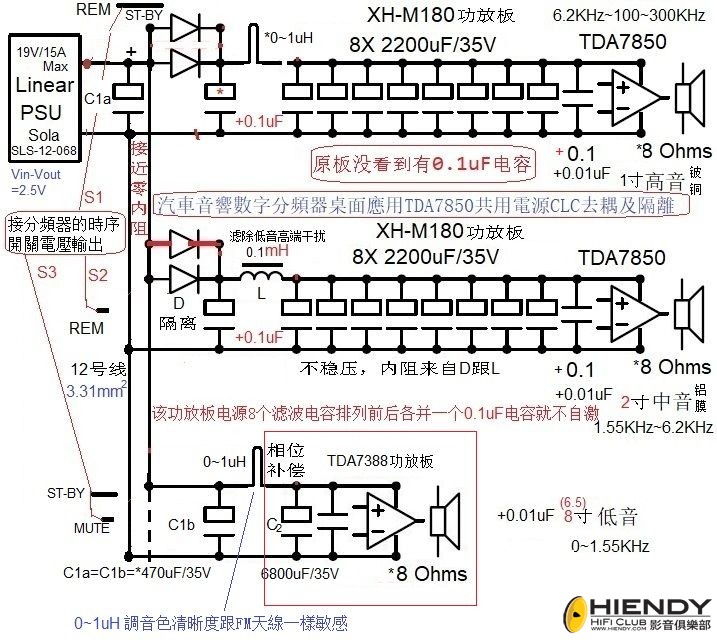

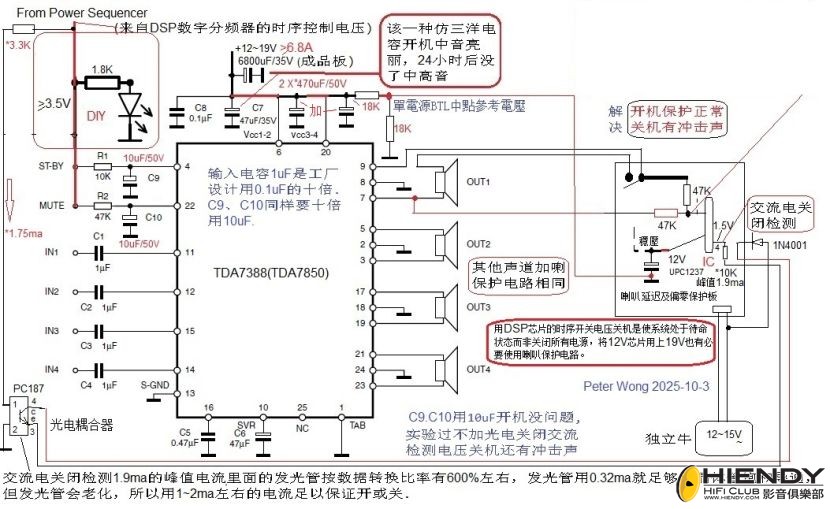

三塊TDA7850功放板分別用作低音放大在用DSP數字分頻的時序開關電壓時開機沒有問題﹐但關機都有衝擊聲﹔三塊TDA7850功放板分別用在在中音或高音放大開機或關機都沒有衝擊聲﹔TDA7388功放板用于低音放大時開機及關機都有嚇人的衝擊聲﹐加喇叭保護板只是解決開機衝擊聲問題﹐關機衝擊聲嚇人﹐將開關機延遲1uF電容加大到10uF也解決不了問題﹐最終還要用光電耦合器將喇叭保護電路的交流電源檢測電路控制才解決問題。看電路簡圖﹕


喇叭保護電路的引電線及繼電器最少引進幾個uH電感及幾十毫歐姆的電阻﹐幾個uH電感也沒有普通功放輸出用10uH那麼大﹐但聽到阻止了很多電腦干擾聲﹐幾十毫歐姆的電阻聽到力度微有減輕﹐但聲音變軟了。

5 音箱﹕用原桌面8寸低音﹑2寸中音﹑1寸高音﹐除分頻接線後將各單元分別接到音箱後面﹐中低分頻點在1550HZHZ左右是人聲最高基音在1300HZ讓一個單元發完人聲基頻﹐也是人聲定位考慮﹐如果分頻點在850HZ人聲定位糊塗及整體聽感沒有力度﹑中高音分頻點在6200KHZ左右。

電分的好處不單是準確的最佳分頻點﹐互調失真小及沒有功率分頻的大電感大電容嚴重影響阻尼及聽感﹐還可以用合適工作頻段的後級(膽或石)來發揮所長﹐低中高功率大概是5﹕3﹕2﹐不要為方便調整來採用同樣的功放﹐4對功率管的後級不及2對功率管的後級中音好﹐2對功率管的後級不及1對功率管的後級高音好。電分可以換喇叭單元聽或疊起換整個音箱聽。

JohnWu

師兄，可唔可以舉啲例子，邊個歌手既邊首歌有齒音或者雞仔聲？
