可能是最貴的後級-----71a的0.7w後級

澳門客

　這台71a單端的後級，是代朋友做的，本來只有最大0.7w輸出的機，我已經多次叫朋友不要做，因為功率太細，朋友也非玩Lowther這等超高效率全頻喇叭，高效率全頻也只有幾對Diatone p610可用，無奈朋友再三要求下，也只好照辦

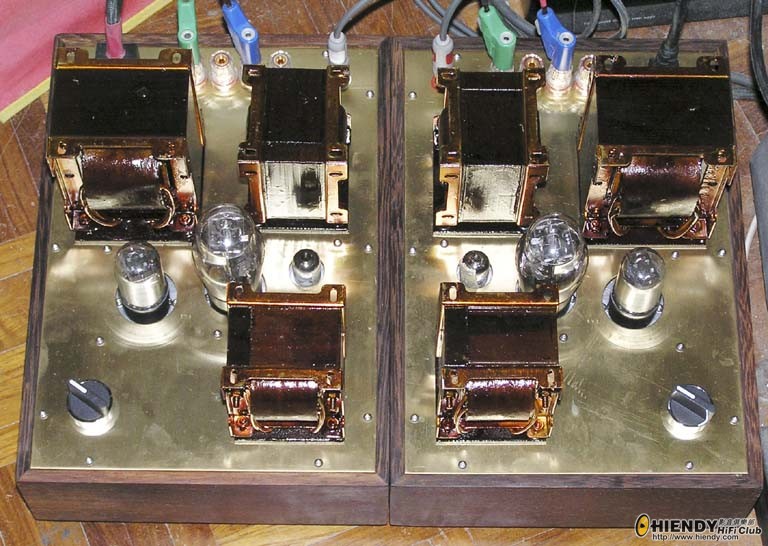

　這台機單端輸出五極單級推動，推動管用6ak5（ef95），功率管71a，輸出最大0.7w，全機交流點灯絲，所有牛包括電源牛輸出牛濾波電感全部雀仔老吴兄製作，輸出牛更是超薄片牛，全套牛用古典英國紅牛做工，機壳也是鳮趐木框銅頂板不鏽鋼底板，鳮趐木框用天然蜜蠟上蠟，質感非常好
　由於是交流灯絲而且功率細，如果噪音處理不好，分分鐘噪音大過輸出，所以一開始輸出牛電源牛擺位就得小心測試，我喜歡接通電源牛，再在輸出牛初級接上交流毫伏錶（萬能錶毫伏檔也可以），測試那個位置感染電源牛50hz最小的位置才決定，這樣就可以很科學化定出頂板所有牛的位置，再後就是胆，信號輸入，電源插座，輸出喇叭插座等
　電路都是用6ak5標準五極接法，電容交連推動71a，電源也是普通的CLC方式濾波，濾波電容也只是普通的日本尼奇康105度，電阻是金威及RMG，交連電容是銀雲母，機內接線是西電布線
　做好初步測試時，靜噪音是3.8mv，後來在試聴時再次調節（試聴時取電位置不同，試聴取電有供電專線及隔離牛），得出2.7mv的靜噪音，二聲道都一樣，相信這是銲機時嚴格按照二聲道配對，線長也一樣剪裁，所以二聲道沒有相差

澳門客

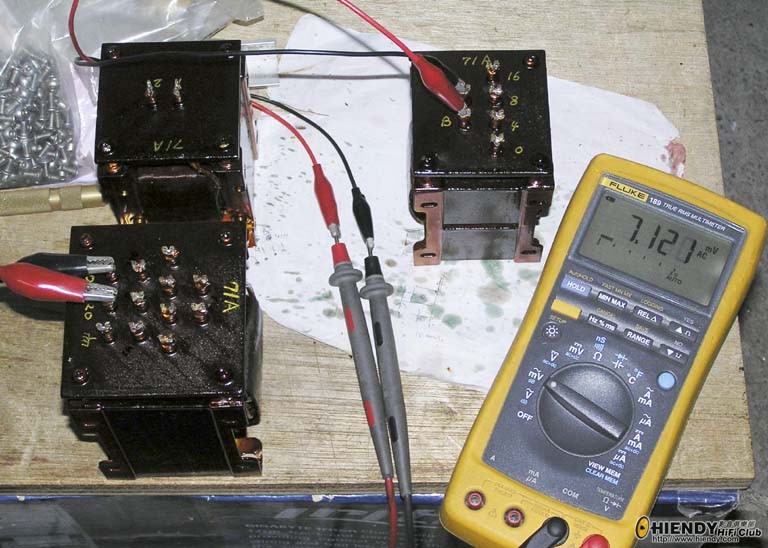

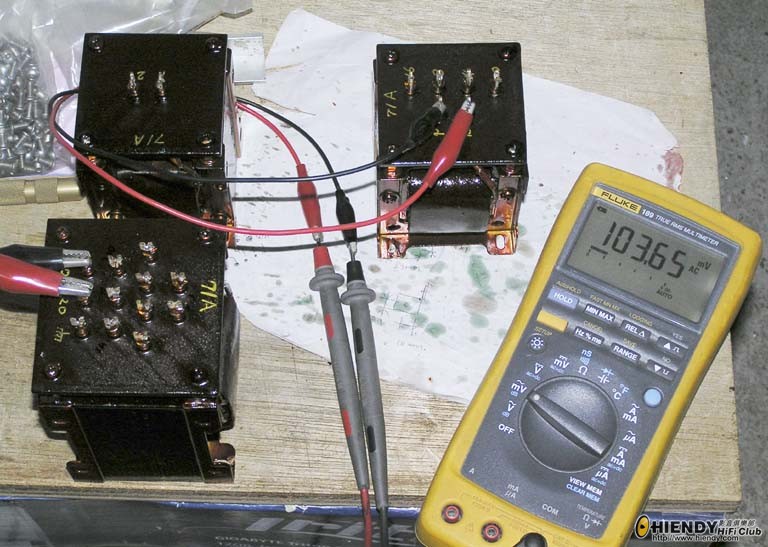

按實体機壳大細放置所有牛做測試，留意輸出牛位置及電錶量出

澳門客

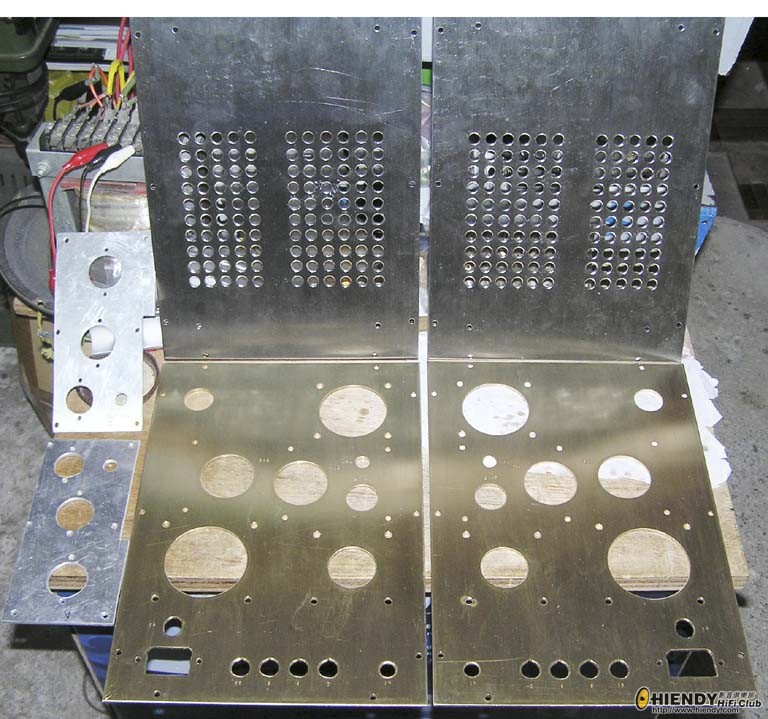

機壳開孔完成，由於厚度達5mm，所以開孔比較難

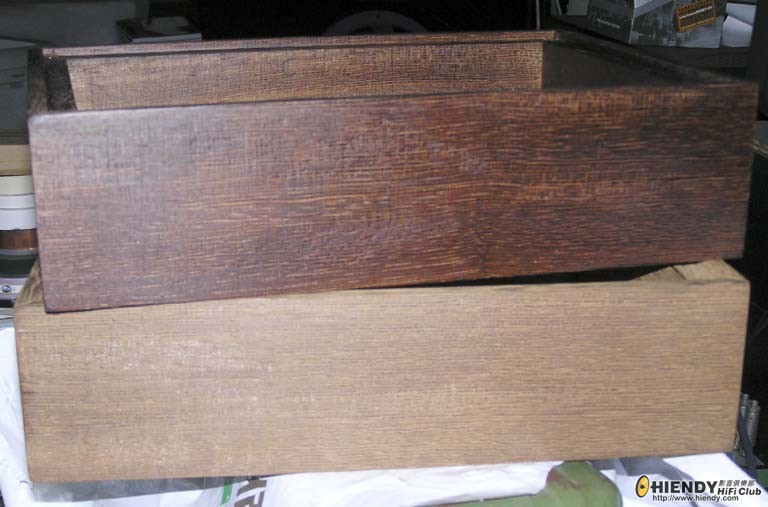

這是鳮趐木框上密蠟和未上蠟的情況

二木框已經上蠟

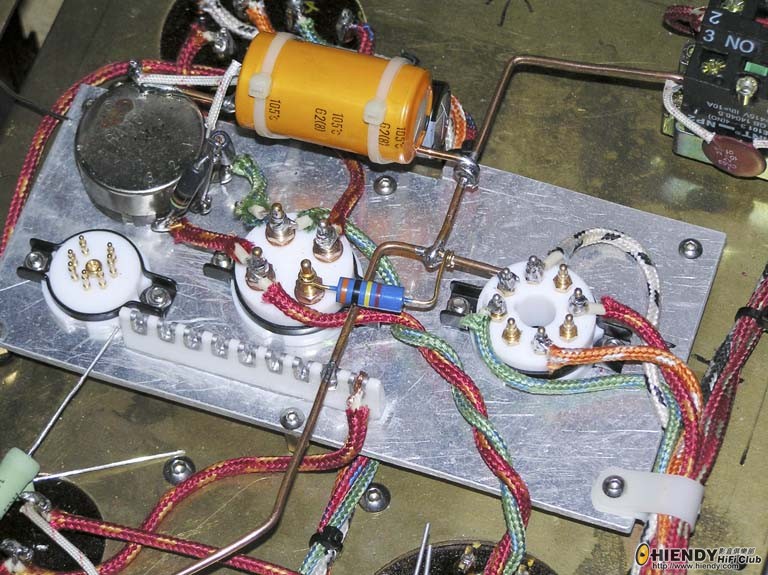

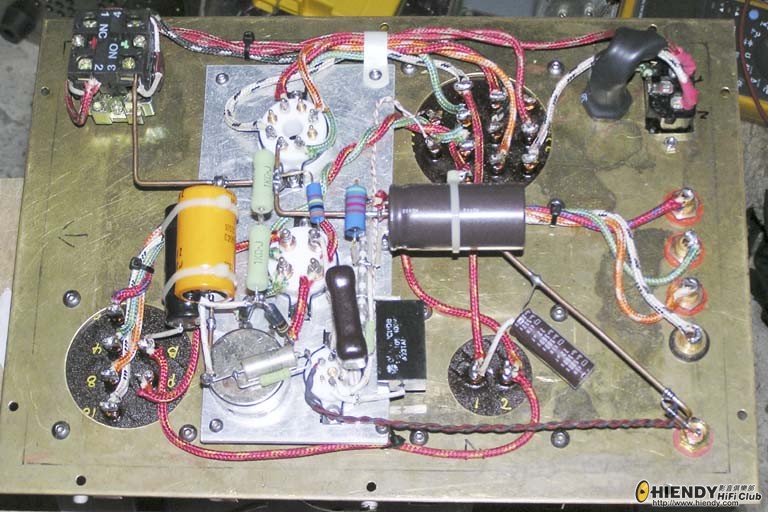

銲接時的細歩，黃色是功率管陰極電容

二台機並排銲接，接線及零件要測試配對

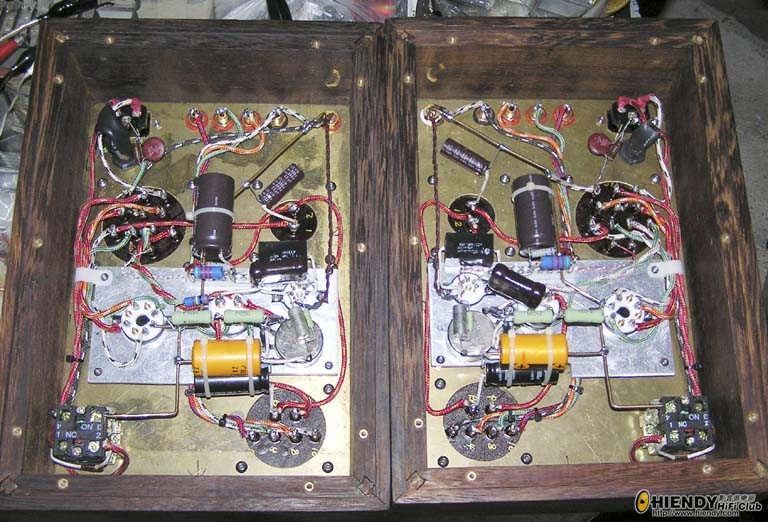

銲接完成，這是各自二聲道


已經安裝好木框

澳門客

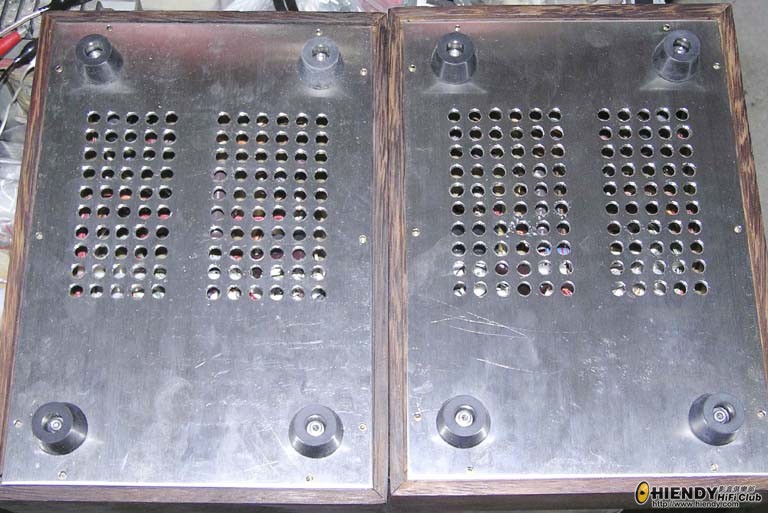

機底板也裝上，在5mm不鏽鋼上每聲道鑽110孔，二聲道共220孔，不鏽鋼鑽咀也報廢幾支

澳門客

聴感及電路
　本來0.7W的最大輸出，也不指望有甚麼作為，但相反，接入小弟常用的雙515C低音，聲音也不差，而且相當隱定，絕對和0.7W最大輸出不相稱，極有大將之風，聲音比相像的好，完全就像台2A3的單端，而且高段更開揚仔細
　電路使用一級標準五極接法的6AK5（EF95）電容交連推71A單端，但巨大的電源牛就是本機成功好力又仔細的保證，本機的電源牛，其功率足以驅動單端2A3的3.5W輸出，而本機只是0.7W的輸出
