史上最easy最高性價比之DIY

cckong

呢樣o野叫做"Ground Enhancer"或者"Ground Control", 但佢有乜用?及原理是什麼? 我唔太得閒打字,不過你們有興趣o既可以自己看以下的link或圖片.........

http://www.ultraaudio.com/index. ... eviews&Itemid=2

http://bbs.audiohall.net/viewtop ... der=asc&start=0

cckong

我千辛萬苦搵到一篇國內高手的文章,我一早都叫大家不要小看大陸的同胞對音響的知識,和他們的文筆相比香港果D音響編輯簡直實在是垃圾!

这就进入HiFi的微观范围了---------------------
在电流的回路，无论导线怎么短怎么粗，都有电阻，喇叭线、信号线都不可以避免，这里说的是0.1欧0.01欧的数量级。到了有频率的交流电，我们不叫电阻，叫做阻抗。
随着频率的上升，更出现导线的集肤效应，导线的有效面积更是少了，只剩下导线表面的面积。
频率越高，集肤效应越明显，导电的有效面积更少，阻抗越大。
在最最最微少的信号，比如是歌星的呼吸声、唱歌时空气通过声带的“哈”声（或者说像磁带的“嘶”声），他们看波形是一堆杂乱无章的脉冲（类似白噪音高频段）、宽频带的脉冲。（可以说成是高频的三角波----每一个三角波都是多频率复合波，用频谱分析器观看，都是多种极高频率、不同幅度的正弦波组成。）
说是脉冲，用非技术语言说，是这种噪音每个颗粒（每个脉冲波）上升时间很短很短，速度很高（肯定达到20kHz以上）消失时也是以同样的快速度。功放输出这样的脉冲已经不容 易，在线材、喇叭的正端子已经损耗了一部分，才到达喇叭。
但是，到经过喇叭的音圈以后出来到负端的喇叭端子，遇到端子的阻力（交流阻抗），从喇叭线回路到功放的阻力（0.01欧？）阻碍这些脉冲信号回到功放，等于单元没有电流（就等于水龙头，有水出管子才能有水的流动）
在这个负端子接口加这个圈圈，是利用圈圈里几百股的漆包线的大量表面面积让自由电子游离于空气中、音位频率极高到了接近无线电波状态。
------在微电子工程研究里面发现，每一根导线有交流电流流过时，导线的电子会出现肌肤效应，因频率高进而激励附近空气中的电子，因为导线的阻力就是来自电子从一个原子跳到另一个原子的阻力，在克服这个阻力之前，这个电子就开始游离在导线周围的空气中，激励空气原子中的电子，就正如排队买票时后面的人往前推会把前面的人推到两侧、把围栏两边挤破一样。
------再深入的说一点电子理论：在无线电范畴，我们收听电台、电视、手机的无线电波，也就是高频率电流（与其说是电流，倒不如说是电子的振动）在导线(发射天线)流通时，激励/带动周边空气的电子一起振动。频率越高激发的范围越广，也就是激励的游离电子的范围越广。

（以下做一个简单的电波习性解释：短波无线电（27MHz）可以在全球收到；中波无线电（530k-1650kHz）可以覆盖一个大城市；长波无线电（100kHz）一般作为美式足球场范围的现场广播。那么等而下之的20kHz，就只能依附在导线附近游弋，变成有线电波了）这是简化的原理。

回头说Bud的说法：在Bud的研究，他观察到所有专业高精密度仪器都有大面积的地（英语是：pour ground plane）：就是多层印刷线路板地其中一面铜片全部变成“地”，令仪器的杂音更少、测试更精准(越精准表示仪器的基础频率越高)。他把这个概念用在他造的结他输出牛线路上，发觉有可闻的听感改善。用普通语言说，就是因为电子流遇上阻力（阻抗）堵塞，黑线电子从喇叭端口出来，回去功放遇到阻力，反过来卡住电流振动，结果单元没有发声，因为没有电子能够流过音圈！！


这个 圈圈放在黑线端，从音圈来的电子遇到喇叭黑线的阻力，就往这个圈圈走，因为所有包围300股的每一股包围的空气都有电子可供调动成为接近无线电波的一种电子振动状态。那么很微弱、上升速率很快的脉冲波就可以流过音圈让它发出声来。


这个圈圈，是长江的洞庭湖、播扬湖，提供了防汛的功能：把快速突发的洪水理顺，越快速的脉冲越管用。也就是越高频率的脉冲越能显出这个圈圈的高频、弱信号的泄放作用

这些脉冲不单是是空气感、包围感的主要成分，而且对所有乐器的发声都有正面的像真功能：
小提琴 --- 弓在刚刚接触弦线时的摩擦如果单元来不及发声，没有了触弦的触感（没有这个圈也有触感，但是这个触感是粗重的声音，是美女喘气与老虎喘气的分别）

吉他----手指拨弦，指纹在接触弦线、开始拨动时，弦线是先滚动摩擦指纹，发出轻微的、与指纹相交的声音，没有这个圈，滚动声是有的，但是感觉这条弦是粗一点、指纹也粗了点。

总体的说，系统放出来每个乐器的触感，有了这个圈圈（老Bud叫这个做猪尾巴）以后更轻盈，更有轮廓。就像.........就像背光照片上，美女脸上的一圈汗毛，极细极轻的包围着美女的轮廓，若有若无。
那么，无需用力看、注意看，毫不费力就可以感觉到美女轮廓有多美！！！

那么，无需用力听，注意听，毫不费力就可以听见乐手如何下弓擦弦，力度多重！！！
这就是微动态！！！这就是与乐手交流！！！

音乐，已经不单是有乐器发出音符，而且是乐手用力、用神、用劲于乐器之后，发出乐声的整个过程、犹如在你面前演奏的完整展现。

猪尾巴万岁！！！

[ 本帖最后由 henry余 于 2010-7-14 02:35 编辑

cckong

真係抱歉!估計短期內都無乜時間去post diy,所以如有c hing想知點整,可參照以下link,我本身和Richards ching的做法基本一樣,只是後來再加了一些改良...........
http://hk.myblog.yahoo.com/richards828/article?mid=5139

cckong

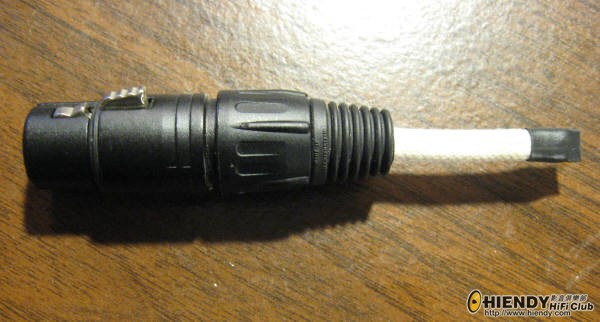

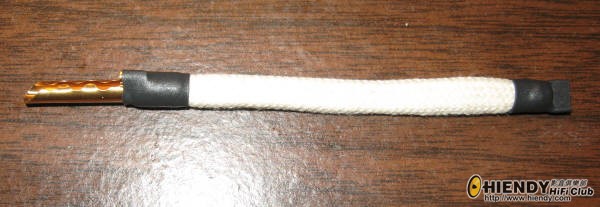

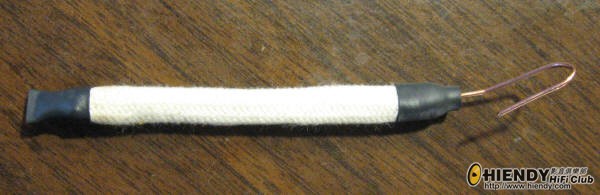

這是我的完成品, 我亦email問過Audio Prism公司關於呢個Ground control可以怎用法? 佢賣緊成千蚊對,我假扮係買家,實在係自己diy佢地唔知!請大家記住: 佢話一套音晌最多可以用在3個地方,但如果你覺得有反效果就可以減少,分別係(1)source或pre-ampo既RCA in/out o既 "L" <---只需用1隻  (2)  power amp o既 speaker out o既"黑色"或稱"負殛"或"Low freq..." 每channel用1隻       (3)喇叭輸入又係"黑色"或稱"負殛"或"Low freq..." 每隻喇叭用1隻

zivwct

多謝師兄 有机會 DIY ~~~

johnmo

想請教下扎線應該焊在插頭的什麼位置(若有 正,負,地 的話)?

cckong

如插喇叭或amp或rca屏蔽的只有一個接觸點, 無分正負地的, 如插耳機的那些插頭就焊在負

johnmo

thx for sharing

johnmo

LINK中有個BLOG提過用銅喉套電線插頭,再平D用水磨砂紙包都得

比力一定得

cckong 發表於 2012-1-1 20:35
這是我的完成品, 我亦email問過Audio Prism公司關於呢個Ground control可以怎用法? 佢賣緊成千蚊對,我假扮 ...

接上喇叭的RCA 與接上擴大器的RCA有分別嗎？

iwantbd

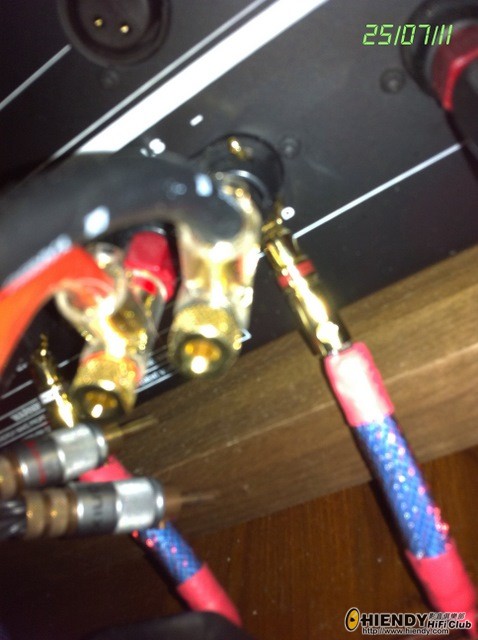

這幅相接綫咁奇---bi-wire不是+-->+,  負---->-  ???

johnmo

今天終於有空買料做了幾隻ground enhancer

是有些料到的,對系統聲音有錦上添花之效

起碼插完不需要拔下來

cckong

johnmo 發表於 2012-1-17 23:22
今天終於有空買料做了幾隻ground enhancer

是有些料到的,對系統聲音有錦上添花之效

哦! 那麼實在恭喜你, 我也正想回覆你們可以先做一對給喇叭用, 試一試效果先!

johnmo

cckong 發表於 2012-1-18 00:19
哦! 那麼實在恭喜你, 我也正想回覆你們可以先做一對給喇叭用, 試一試效果先!  ...

現在做的gound enhancer都是裸線,扎個圈了事

不知包埋d線圈,會不會有影響?

cckong

johnmo 發表於 2012-1-18 10:48
現在做的gound enhancer都是裸線,扎個圈了事

不知包埋d線圈,會不會有影響?

可以的, 我就用超級市場買到的錫鋁紙和熱縮管包著, 效果很好, 你亦可試下...

zivwct

多謝樓主介紹 今日終於試做O左 兩條
聲音更靜 對比更強

想問樓主 你用O既其多係音響系統度 同用O左係咩位

如我想用普通RCA頭整支係DAC RCA OUT 度是否 只駁負极?
樓主之前話RCA係用於"L".. 是否只駁"LEFT CHANNEL"

還有一個問題 希望樓主唔好介意

係SPEAKER 度 有四個位

Hi Fre     "+"  "-"
Low Fre   "+"  "-"

是否豬尾巴是 插在 Low Fre 的 "-" ??
多謝樓主!!

cckong

zivwct 發表於 2012-2-10 11:00
多謝樓主介紹 今日終於試做O左 兩條
聲音更靜 對比更強

low 或 high都無所謂, 只要是"-" , RCA那个效果不大可以唔整

zivwct

hi Ching, I have tried Low and High with the little pig tail...
I am using bi-wire and supertweeter. Although the little pig tail works on both Low and High, the result of pluging tail into high is more and more significant!

cckong

zivwct 發表於 2012-2-13 11:49
hi Ching, I have tried Low and High with the little pig tail...
I am using bi-wire and supertweeter. ...

好多謝Ziwct兄的意見回饋 , 呢D就係我post diy分享的目的, 大家互相研究給意見, 可能會比獨自研究有更多得着, 還有記得用錫紙包埋條嘢, 一樣會好好多!

zivwct

今晚即刻試下包!... 直接包係漆包線 OR 包係熱縮膠外?
