劍橋CA751 video clock 初步摩改分享

Gary33

劍橋CA751 video clock 初步摩改分享:

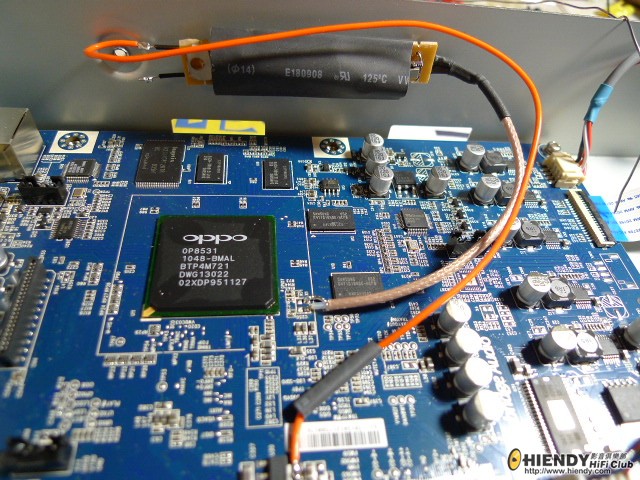

話說...睇咗外國DIY網站摩改Oppo 93及95，又身痕想改部751......因為751塊Video board是與93及95一樣.........我實際拆開 video IC 面都係寫Oppo.........
http://www.diyaudio.com/forums/d ... dp-93-bdp-95-a.html

好嘞..参考咗外國DIY網站及得到DIY高手幫忙，可以開工。

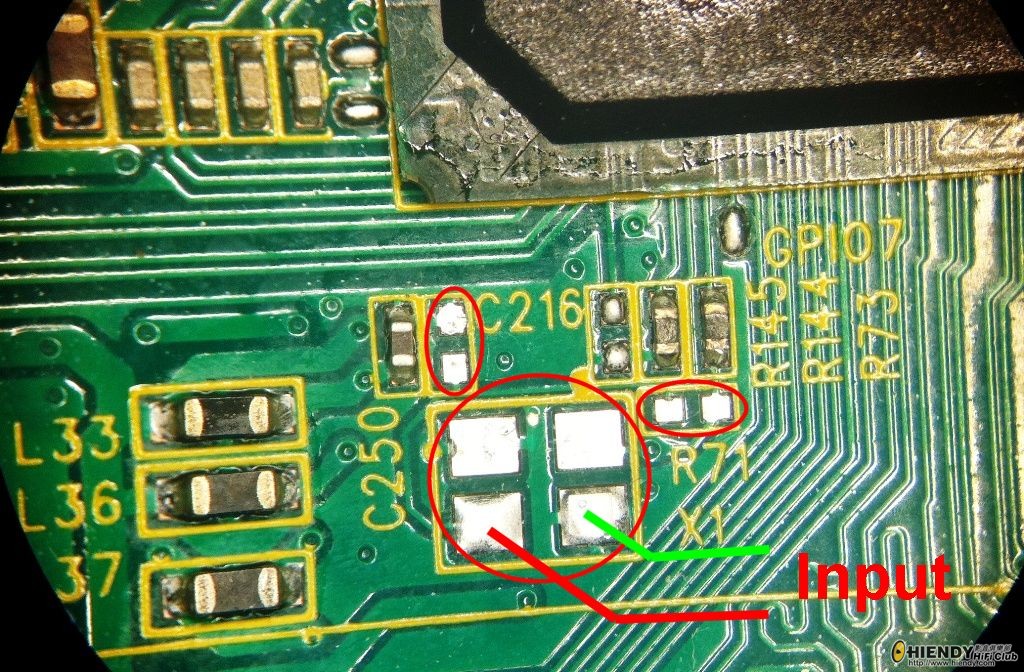

1. 首先拆咗粒 X1 clock(25Mhz)及旁邊的電阻及電容。

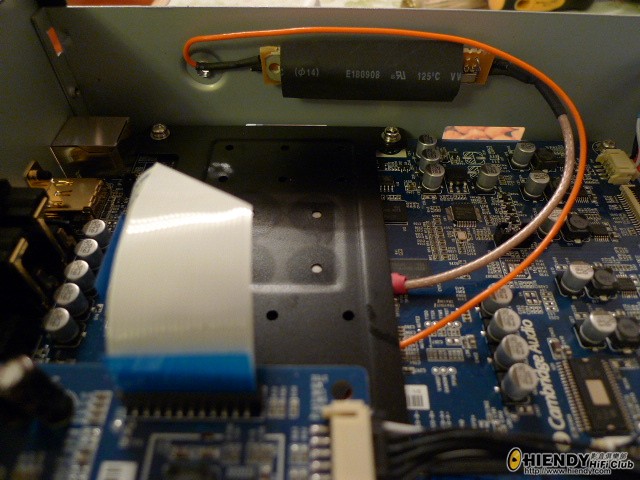

2. 用洞洞板整個簡單的LM317T穩壓電路，及將新clock焊埋落塊板度(註:有高手話最好將個新clock焊於接近原本的位置會好啲，不過我想初步試吓先算)。

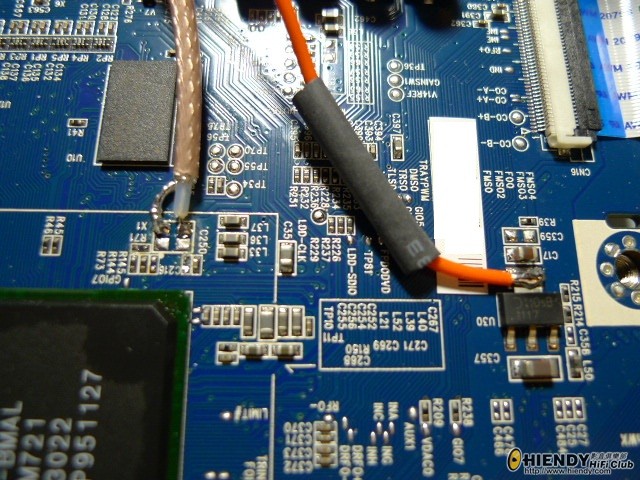

3.在751 video板上的 1117零件輸出位攞+8V，經LM317T降壓至3.3V新 clock，GND就係原本的clock位上攞。

chinovince

真叻...解剖提升!!

Gary33

chinovince 發表於 2012-3-28 12:12
真叻...解剖提升!!

chinovince兄，我一啲都唔叻架 ，我只係一個焊接技工 ，我都係跟啲高手學吓渣 ！

Gary33

講一講改咗個 Video clock(25Mz)改的分享，因為個clock係比Video IC用，個clock準咗(其實係係誤差細咗)，所以畫面真係靚咗，顏色層次也多咗。
唔使二百蚊所得到改善......超值！！！！！

chinovince

我一向都好佩服D"焊接技工", 佢地做嘢好細心架!

10bucks360

勁！


- 發送自我的 iPhone 大板凳應用

samnet1

C-Hing, 初步摩改 畫質有什麼改善呢 ??

Peter6L6GC

Gary哥，堅。

iwantbd

Gary33 發表於 2012-3-28 12:38
講一講改咗個 Video clock(25Mz)改的分享，因為個clock係比Video IC用，個clock準咗(其實係係誤差細咗)，所 ...

咁！ 就夠好啦

bigpun1975

Oppo

Gary33

samnet1 發表於 2012-3-28 13:09
C-Hing, 初步摩改 畫質有什麼改善呢 ??

因為個clock係比Video IC用，個clock準咗(其實係係誤差細咗)，所以畫面真係靚咗 ，顏色層次也多咗 。

samnet1

Gary33 發表於 2012-3-28 15:10
因為個clock係比Video IC用，個clock準咗(其實係係誤差細咗)，所以畫面真係靚咗 ，顏色層次也多 ...

C-Hing,
請問 洞洞板LM317T穩壓電路 , 是 DIY OR 可以在 SSP 買到 ???

Gary33

samnet1 發表於 2012-3-28 16:04
C-Hing,
請問 洞洞板LM317T穩壓電路 , 是 DIY OR 可以在 SSP 買到 ???

是 DIY ，你係 yahoo search LM317 就找到這簡單的電路圖。

Gary33

LM317 電路圖，因為我不是使用獨立火牛供電，所以只需做紅色長方内的部份，LED也不要。

bigpun1975

早知上次要埋你部BDP啦!

canon.hk

bigpun1975 發表於 2012-3-28 16:47
早知上次要埋你部BDP啦!

上次都未改

Gary33

bigpun1975 發表於 2012-3-28 16:47
早知上次要埋你部BDP啦!

我部751係唔會賣架

lut

我要上你度睇效果先

pepsiman

兩舊幾就有咁大提升，真係巧吸引呀

chhanthony

Gary33 發表於 2012-3-28 12:38
講一講改咗個 Video clock(25Mz)改的分享，因為個clock係比Video IC用，個clock準咗(其實係係誤差細咗)，所 ...

好勁
如果video個clock準，應該連聲都會好埋，因為HDMI中聲音嘅clock係跟video的。

http://chhanthony.blogspot.com/2012/02/video-for-audiophiles.html
