雙基準高速穩壓器

天下第一刀

雙基準高速穩壓器

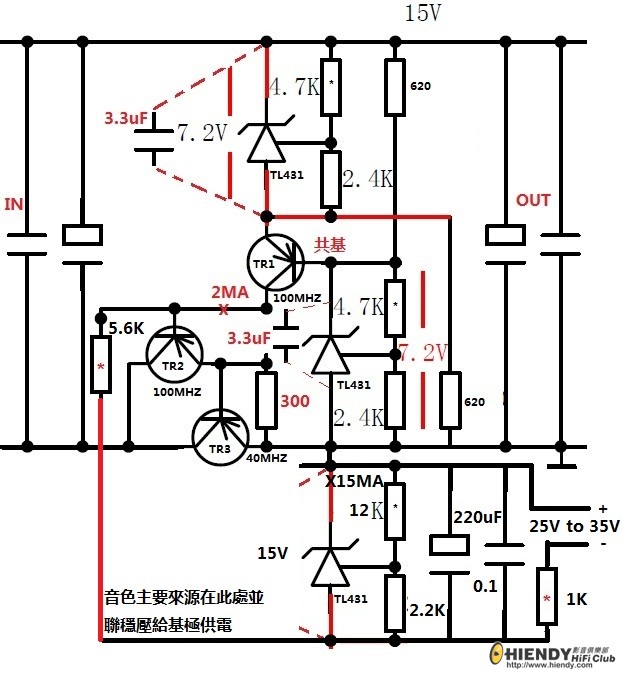

如圖﹐TL431並聯電容後便于理解﹐TR1基極被一個TL431永遠穩壓在7.2V﹐當輸出電
壓上昇時﹐電壓的變化通過一個TL431穩壓器加在TR1發射極輸入進行共基式高速放
大。。。。。共基放大電路的特點是頻率特性好，電流增益小于1，一般用于中頻、高頻電壓放大
場合﹐用于穩壓電源作取樣電壓放大﹐結果是滿足負反饋環路的速度要求.(因TL431並聯電容後音色沒有變化﹐為提高響應速度﹐圖紙沒並電容)

因此該電路用在前級後,接近電池聽感

天下第一刀

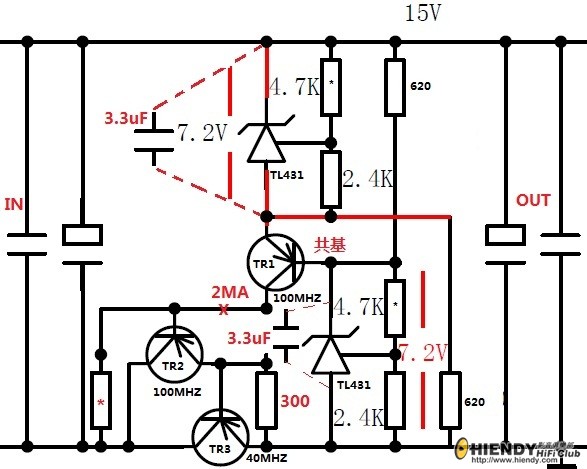

並聯穩壓供電音色可以給基極一個並聯穩壓供電﹐高低音的分別非常明顯。

將ＴＲ１的靜態工作電流調整到３ＭＡ﹐ＴＲ２靜態工作電流調整到６ＭＡ（３００
改１００歐姆）﹐使所有晶體管工作在Class Ａ類狀態﹐高音的瞬態失真完全消失。

天下第一刀

作基準電壓的TL431最好不並聯電容﹐否則極易自激﹐而且也影響瞬態響應﹔如圖方式加入47uF/50電
解後低中高頻也全面平衡提昇.該電路用在ＤＡＣ解碼ＩＣ作前置穩壓效果最明顯（雙重穩壓）.
