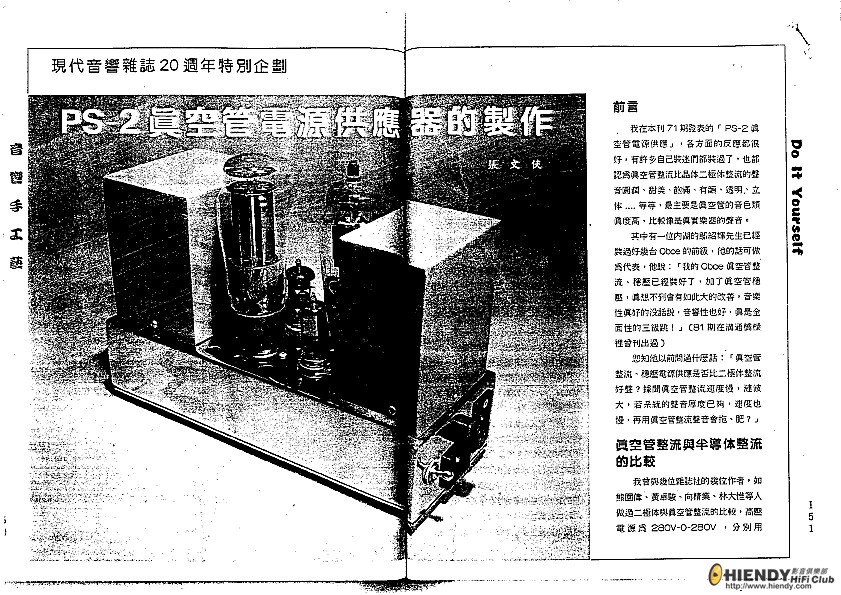

現代音響雜誌20週年特別企劃---PS2全真空管穩壓器

伏喱哩 · 發表於 2012-5-7 18:05:38

舊的DIY作品已沿用了十多年了.是時候更上一層樓.
今次在淘寶買了一個機箱.和兩隻普通EI牛.其餘零件看手上有什麼就用什麼了.
再重作了一個兩聲道全獨立的真空管穩壓器.
理論上兩聲道全獨立在分解度上.可以更有效更小互相干擾.

伏喱哩 · 發表於 2012-5-7 18:09:12

本帖最後由伏喱哩於 2012-5-7 18:37 編輯

一切從電開始.

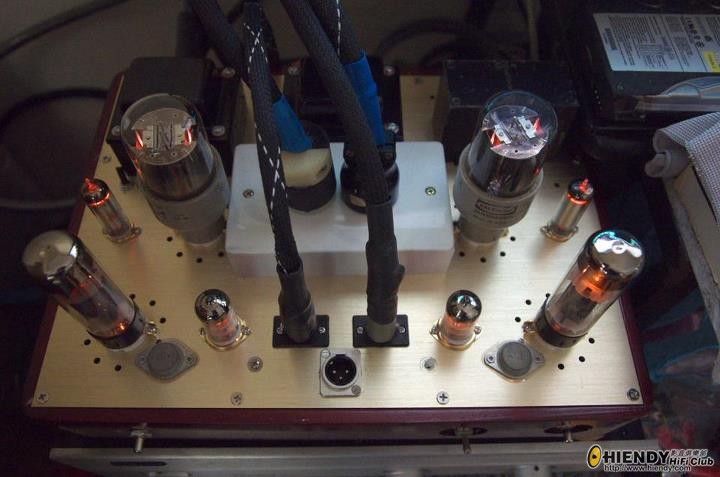

兩聲道全獨立膽穩壓
RAYTHEON 5R4 X2
北京 12AU7 x2(煲熟會轉光頭仔)
北京 EL34 X2
RCA OB2 X2
兩 EI牛兩 CHOKE
MK 雙美插座FOR高壓輸出
BALANCE 插 FOR燈絲

伏喱哩 · 發表於 2012-5-7 18:11:52

本帖最後由伏喱哩於 2012-5-7 18:30 編輯

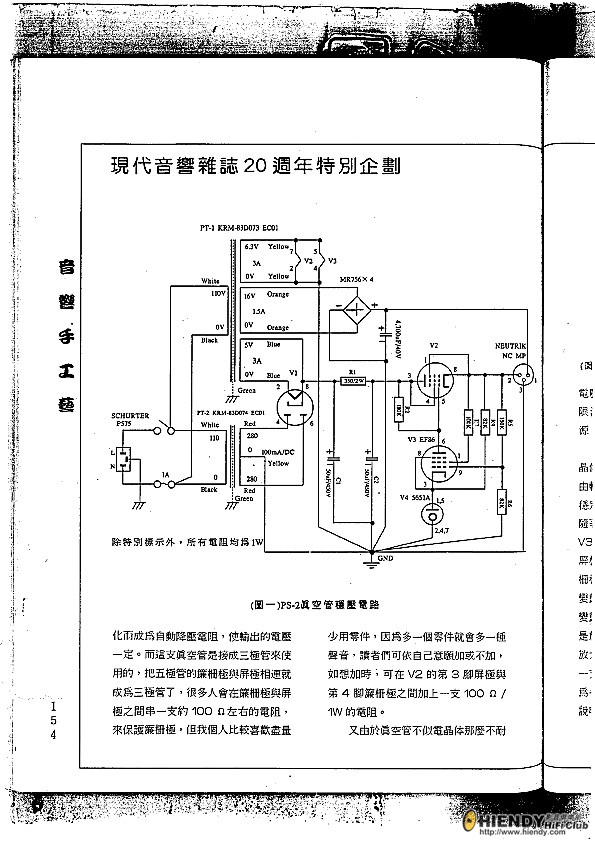

原線路使用EF86和5651(85V)
由於手頭上沒有以上管子分別用12AU7和OB2(100V)代替.

天下第一刀 · 發表於 2012-5-9 04:43:46

本帖最後由天下第一刀於 2012-5-9 04:51 編輯

穩壓輸出處接個4.7uF/450V油浸電容及0.01uF/1000V陶瓷片電容聲會好D.

石穩壓管用TL431多組串聯好聲D(不要並聯任何電容)﹐就因為少了電容才高速反應.

RCA805 · 發表於 2012-5-10 21:48:16

伏喱哩發表於 2012-5-7 18:11
原線路使用EF86和5651(85V)
由於手頭上沒有以上管子分別用12AU7和OB2(100V)代替.
...

"High Hand"

What is your line stage??

澳門客 · 發表於 2012-5-12 14:13:39

台灣張文俠的大作

伏喱哩 · 發表於 2015-9-8 17:38:23

RCA805 發表於 2012-5-10 21:48
"High Hand"

What is your line stage??

CLONE M7 PHONO +LINE AMP.
