DIY M3隔離牛連圖解

ckman0302

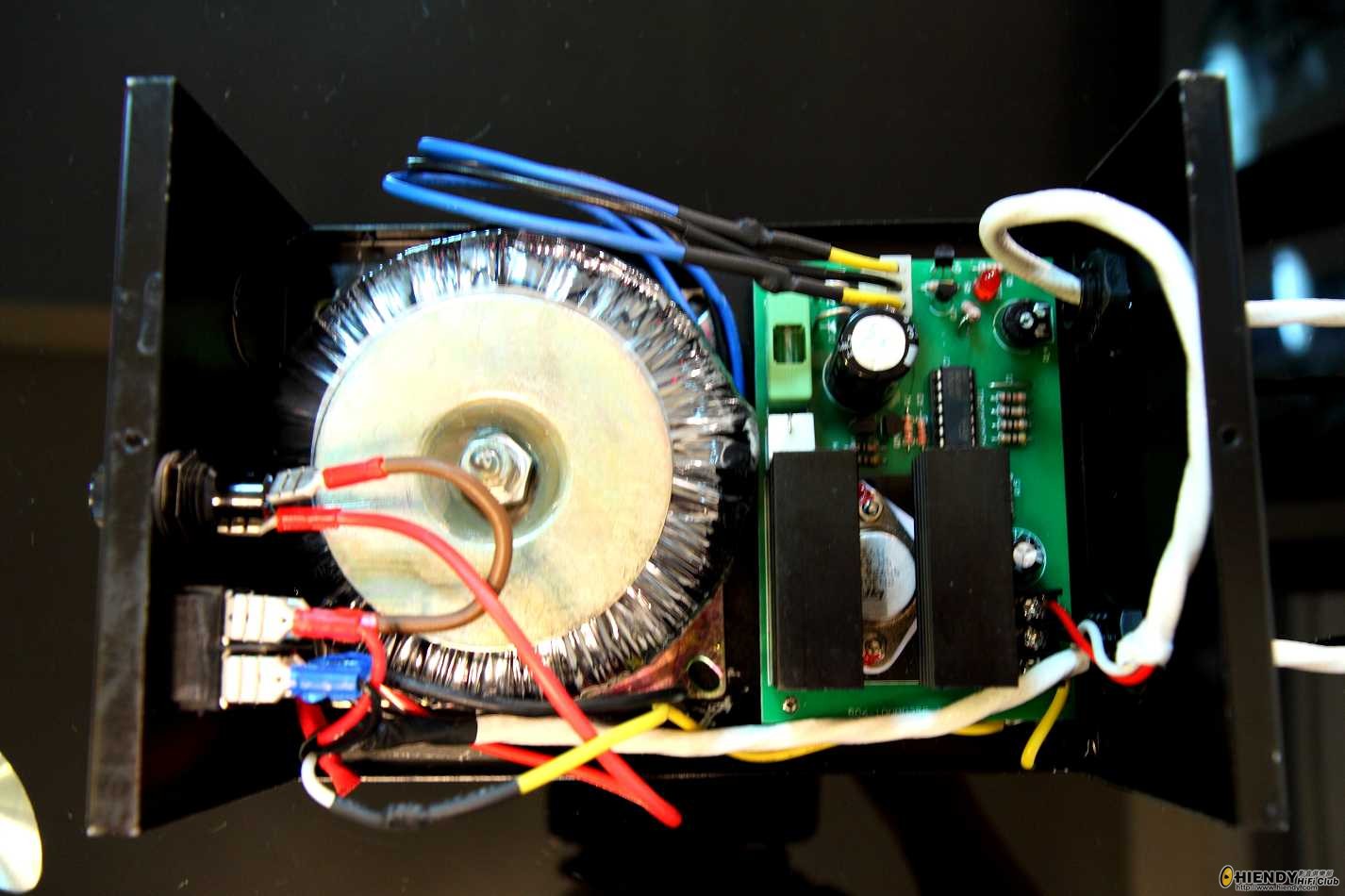

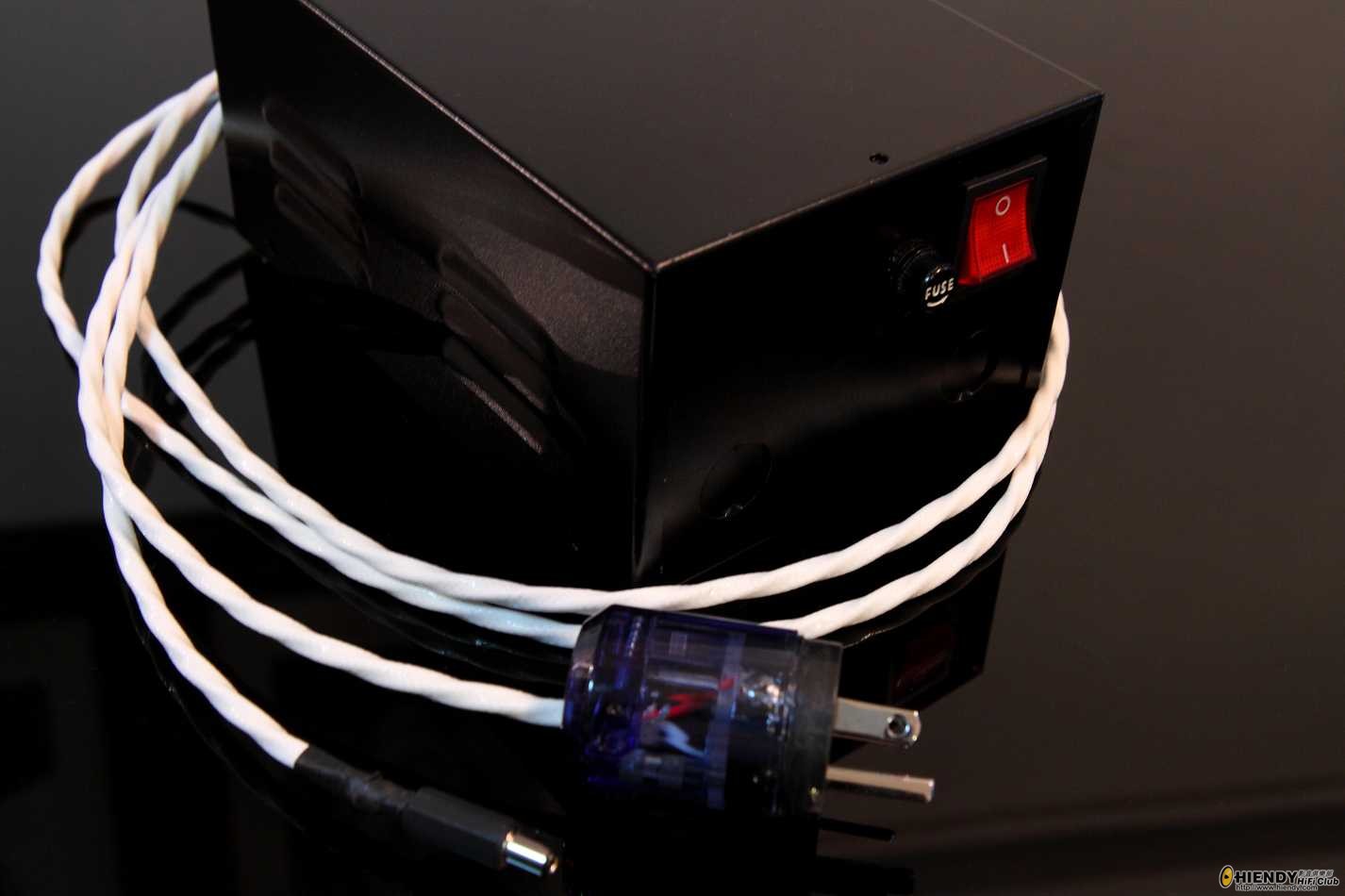

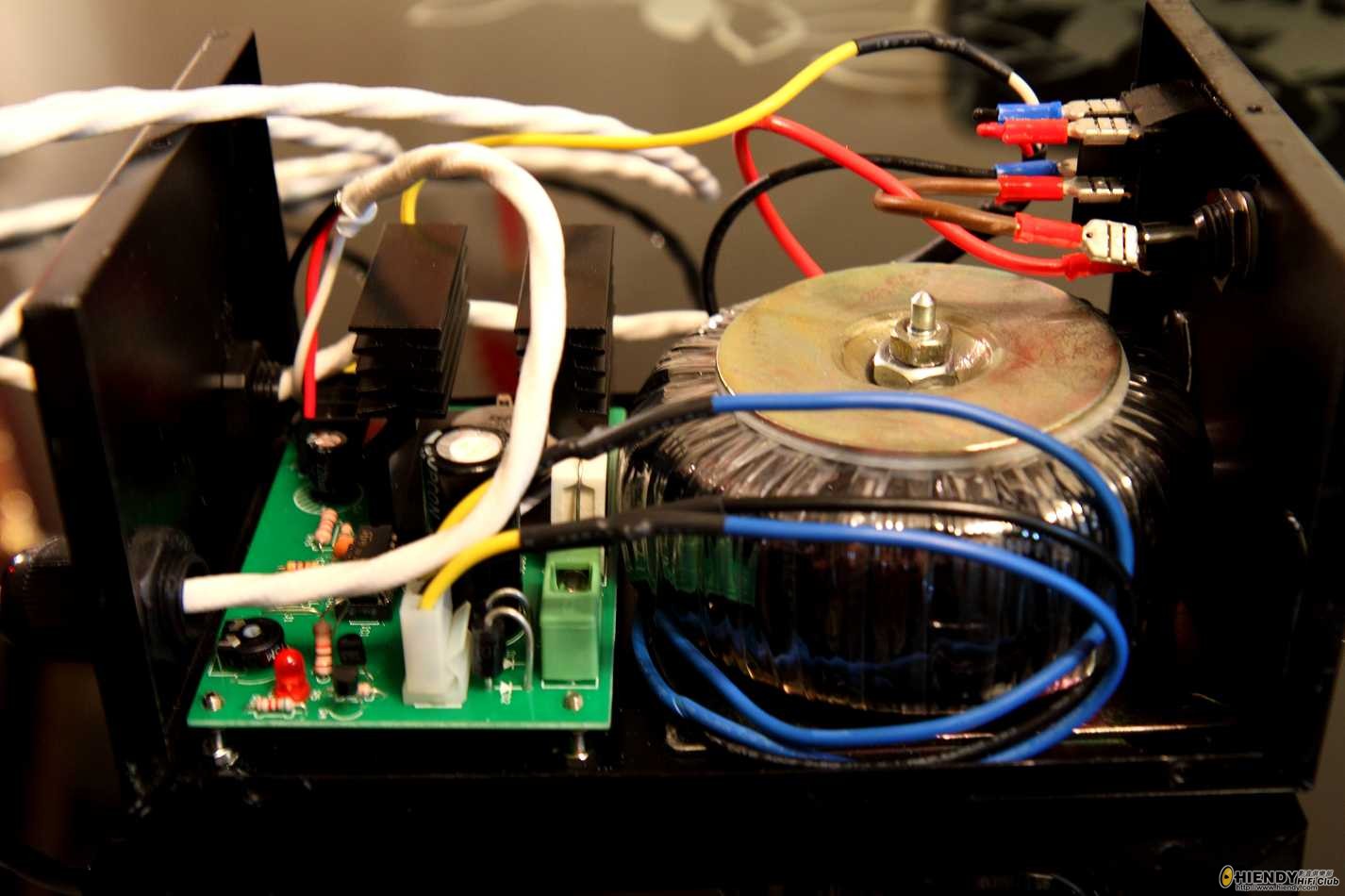

這次是小弟第二次DIY的隔離牛體積比上一次小很多,但原理上是跟之前一樣的,只有小部份不同.
零件方面全都可在SSP華X買的,以下有一些圖解,希望大家可多作交流.
另外這次也要多謝kleehkg兄幫忙

今次所需清單如下 : (注意以下只作參考,貨品及種類,價格也有平之貴分,建議買前應想清楚,免得浪費)
有燈V形黑邊紅掣(15A 250VAC)  X1  $6

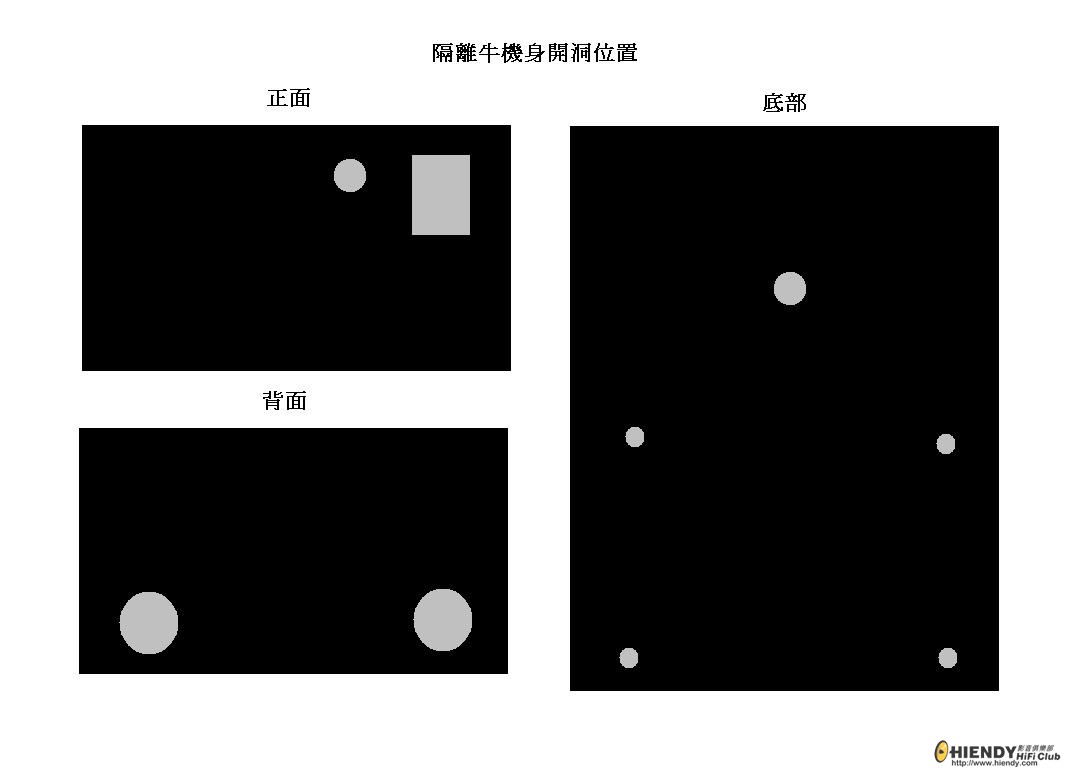

金屬機箱(w123 x D192 x H93)mm  X1  $42
電線鎖頭 x2 $6 (1個)

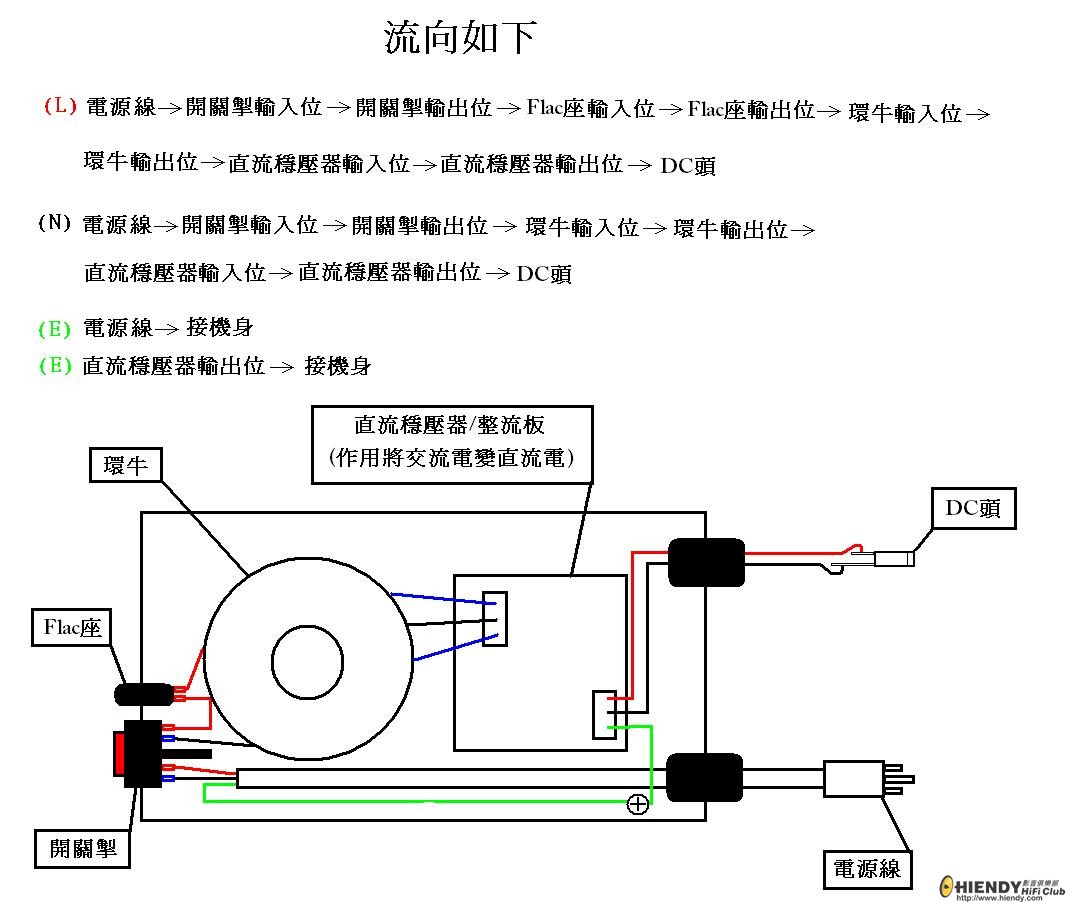

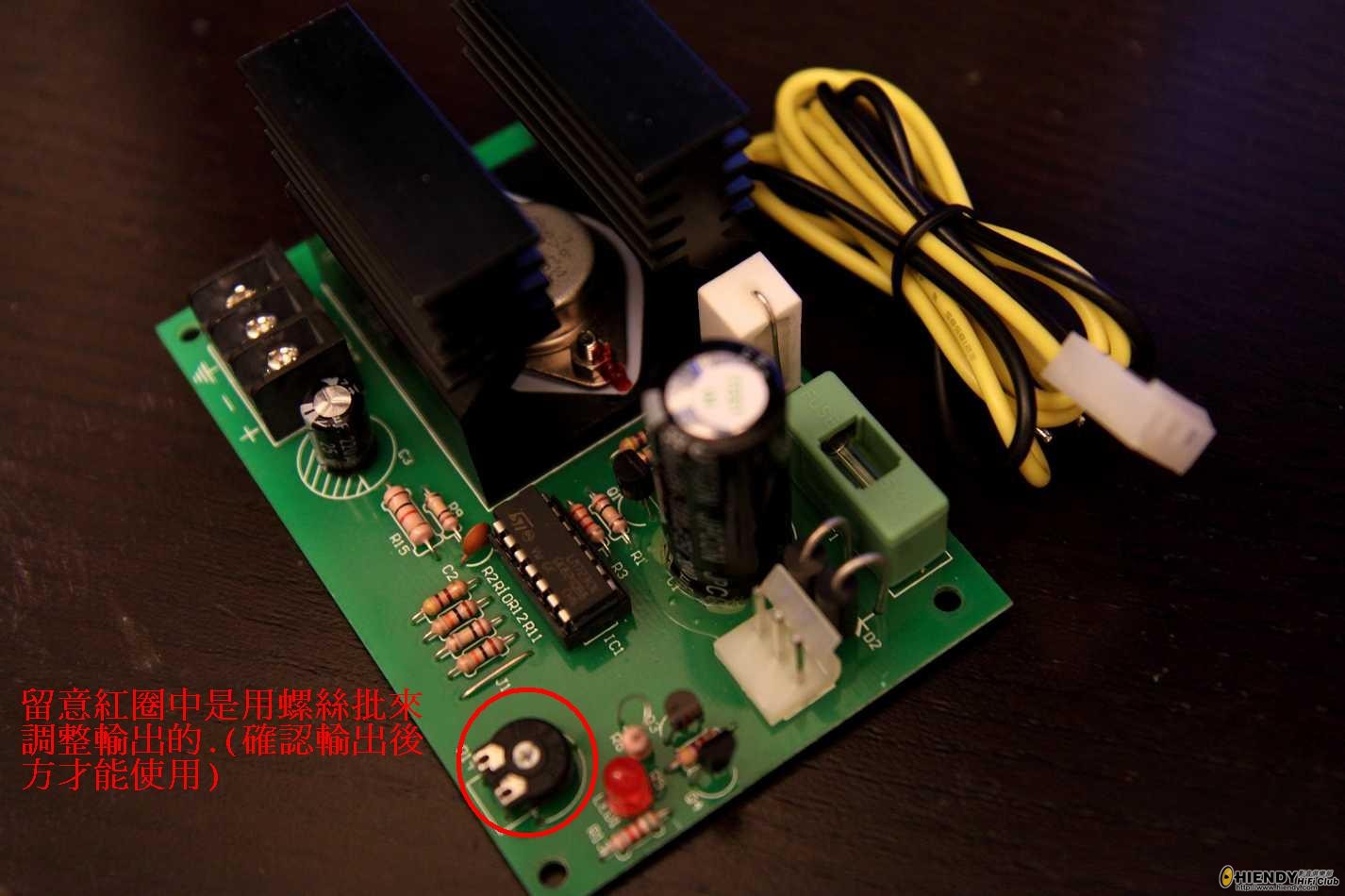

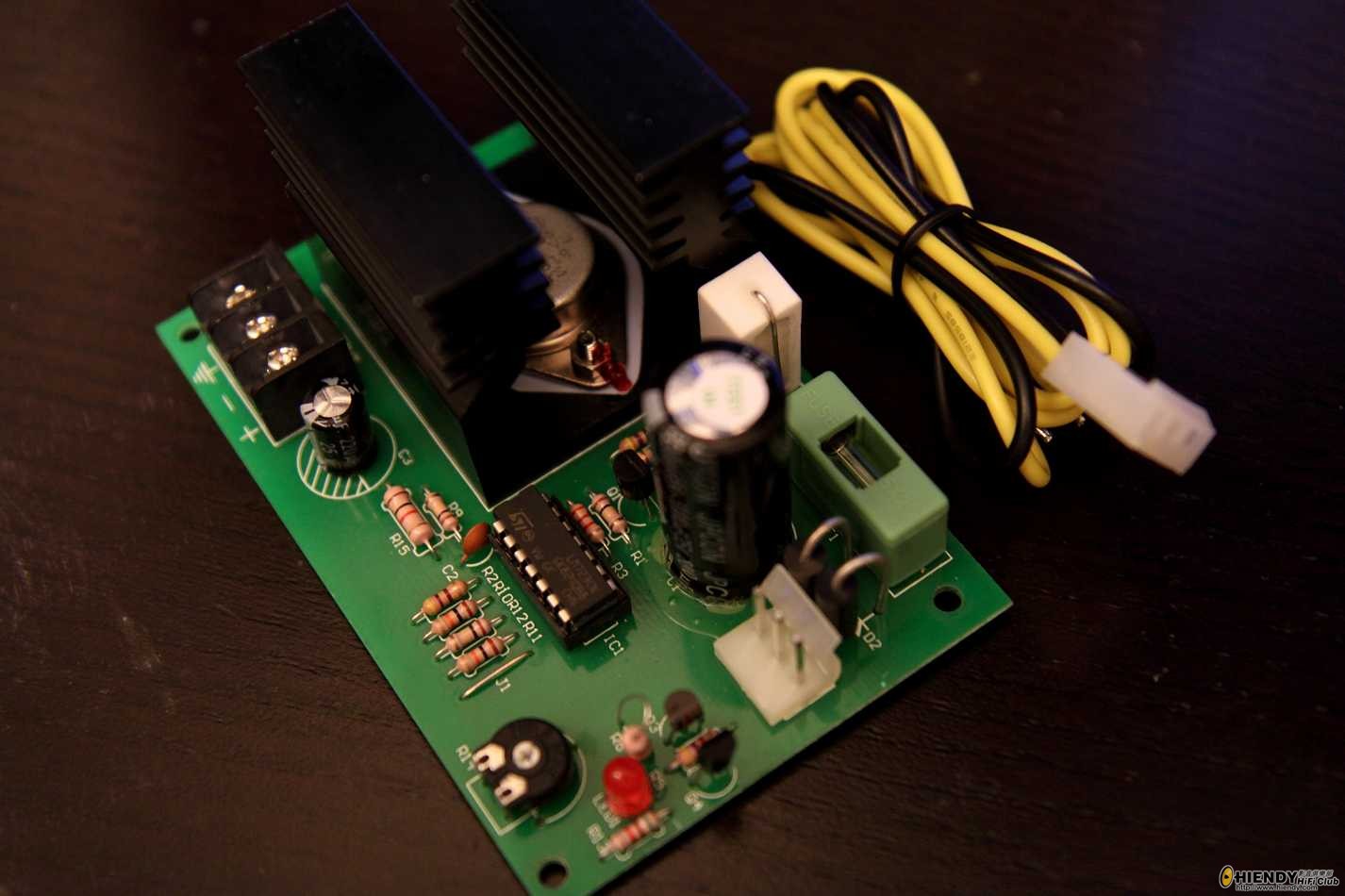

直流穩壓器  x1 $110

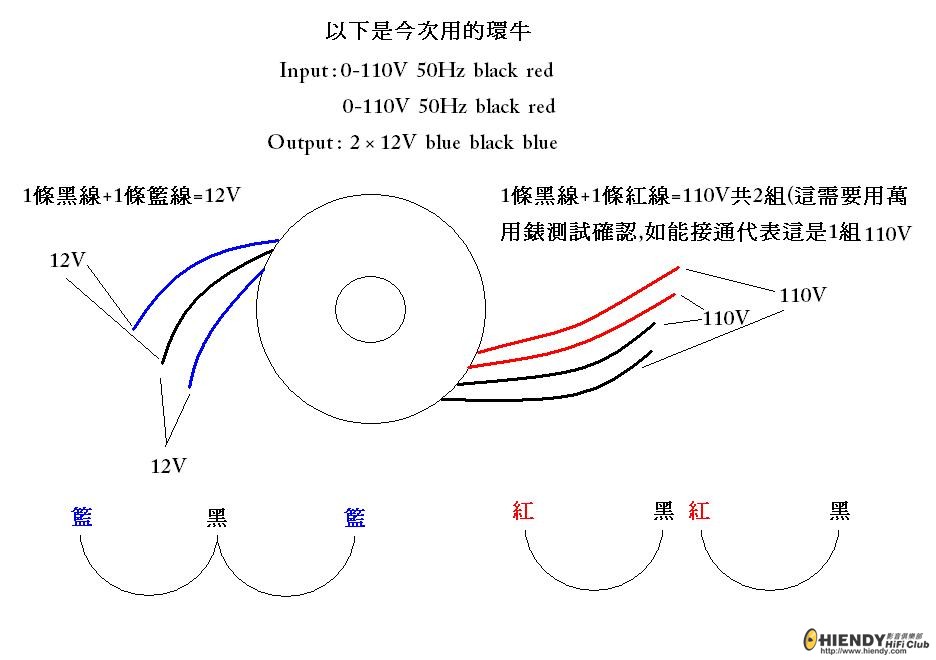

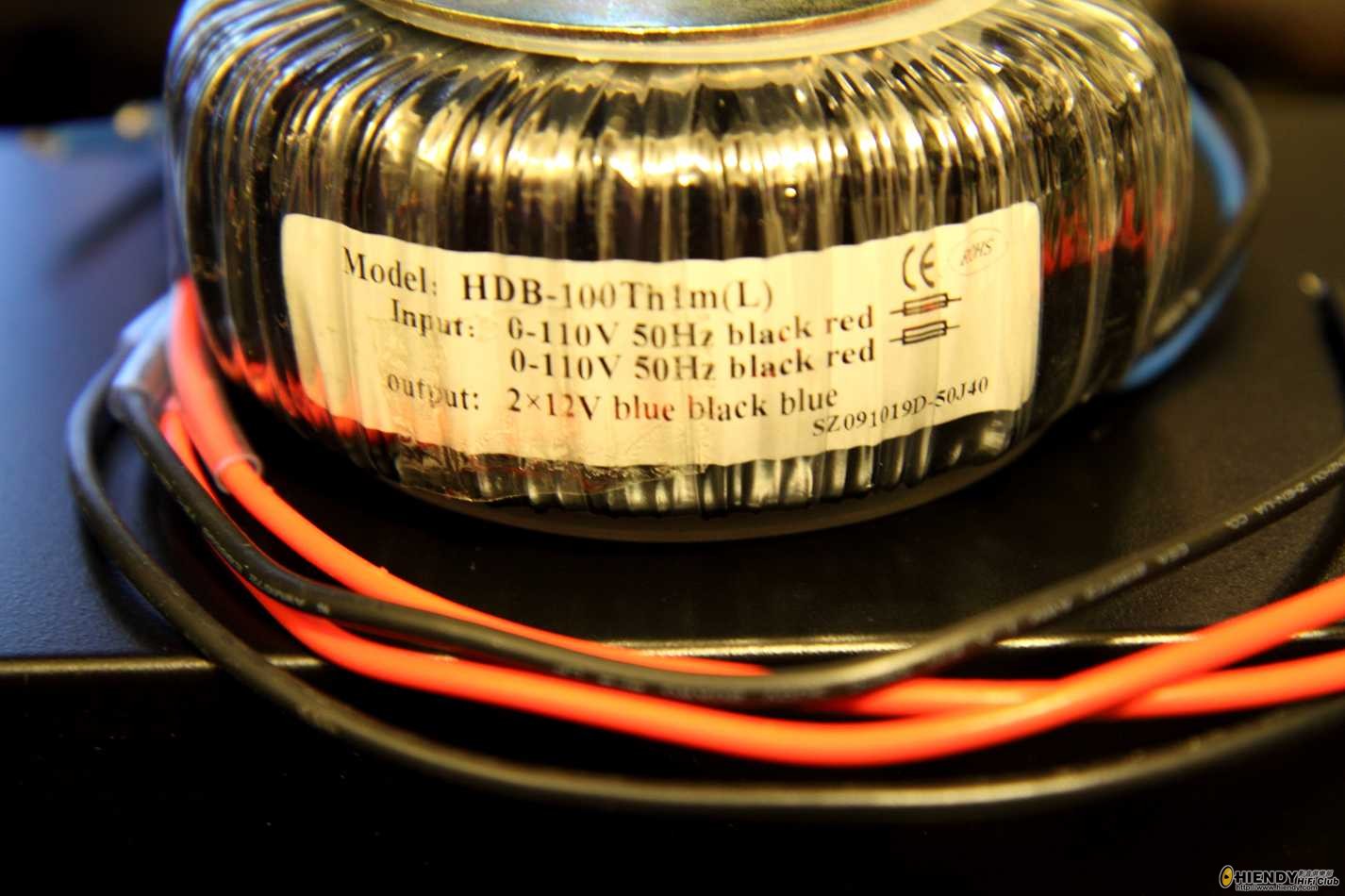

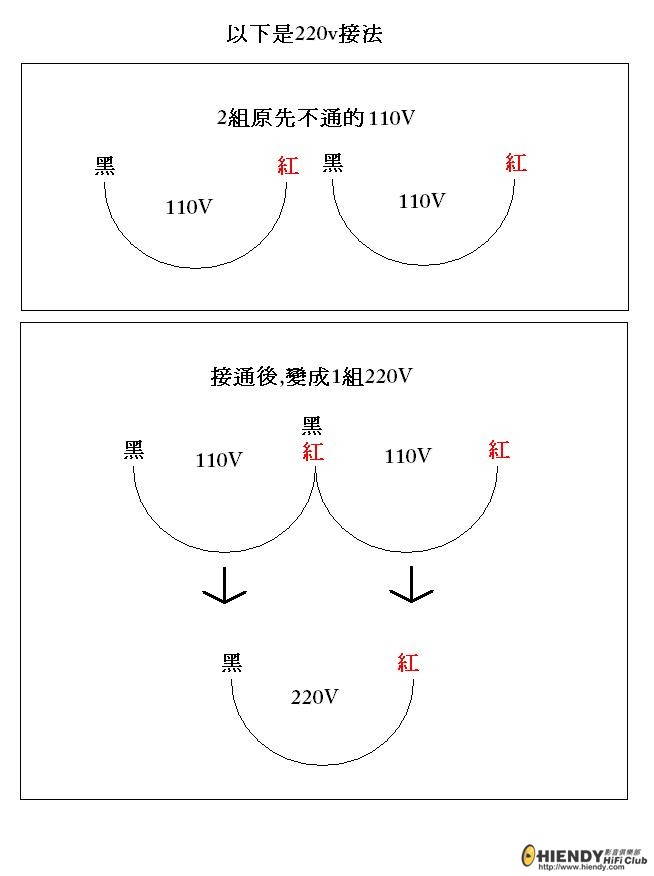

環形變壓器  x1 $200
DC Plug  x1 (1包有2隻) $2.5
螺絲套裝(螺絲x4  絲帽x12)  (3x0.5x15)mm  x1包 (大量) $19
線耳(紅色x4  藍色x2) x2包  $3  (1包)
圓頭線耳 x2 (用舊的唔洗錢)
Flac座  $4  (1個)
5A慢Flac $1  (1隻)
鍍銀電源線4呎 x2 (用舊的唔洗錢)
2.5單支铜(機內接線)約4吋1條 (用舊的唔洗錢)
熱縮膠管1尺 (用舊的唔洗錢)
美式頭插  x1  (用舊的唔洗錢)

所用工具如下:
大型電鑽  1台 (我用公司的)
圓鋤,平面鋤 各1
線耳夾
電線剪
螺絲批
熱風槍
辣雞
錫線
鎚仔
萬用表

maner394

好正呀........

chrisclw

多謝分享! 遲d試吓整個玩!

kleehkg

Very nice !!

tontontony

嘩~~大隻兄~~勁呀~

agnes_b

真係勁~~我都好想有得玩~!!!

aiken

好勁呀!
仲有晒圖分享,我都想整番隻呀,師兄可唔可以講下買晒料大約要幾錢?

聖龍

有多D呢D分享就好喇 ~~~

ckman0302

好勁呀!
仲有晒圖分享,我都想整番隻呀,師兄可唔可以講下買晒料大約要幾錢? ...
aiken 發表於 2010-10-20 23:26

唔計2條電源線合共$三舊幾....其實係得隻牛貴二舊水

bmonkey999

ckman0302兄你已升Lev到師父級,好多謝你的分享,好祥細Very Nice!

micma

aiken

唔計2條電源線合共$三舊幾....其實係得隻牛貴二舊水
ckman0302 發表於 2010-10-21 00:03

3舊幾又好實惠咁喎,睇黎我都要整番隻俾我部M3補下先,多謝師兄教路!

ckman0302

ckman0302兄你已升Lev到師父級,好多謝你的分享,好祥細Very Nice!
bmonkey999 發表於 2010-10-21 00:24

bmonkey999兄,過獎 ....小弟要到師父級仲有好遠路要行,希望日後再有多Ｄ機會學習新野同大家分享!

ckman0302

3舊幾又好實惠咁喎,睇黎我都要整番隻俾我部M3補下先,多謝師兄教路!
aiken 發表於 2010-10-21 01:34

aiken兄,客氣....不過其實如果想再平Ｄ,可以上淘寶網睇下,我見Ｄ環牛最平都係幾十蚊就有一隻,當然就一分錢一分貨,不過可以用百幾二百蚊DIY一套隔離牛,就真係好吸引!

Ep-71

勁呀!好多謝你的分享

cowboy

c兄不如開班，我想學:lol

bmonkey999

回復 16# cowboy


    c兄不如開班，我想學 x 2222222222222222222222222222222222222222

terry-chui

c兄不如開班，我想學 x 33333333333333333333333333333333333

billy250

c兄不如開班，我想學 x 444444444444444444444444

hklin

How much is the regulator part and where to buy?
How many Amp can the regulator output?
Thanks.
