幫牛牛進補 (工程完成鳥!!)

lut

買咗啲咁嘅嘢


魔尊又送咗秋咁嘅嘢


擇日開工

bmb_hd

個抽係乜東東炎西冲？

lut

bmb_hd 發表於 2012-7-3 21:44
個抽係乜東東炎西冲？

只不過係一秋電線，魔尊話係英國線，聽落威風啲…

bmb_hd

lut 發表於 2012-7-3 22:00
只不過係一秋電線，魔尊話係英國線，聽落威風啲…

威風啲 <<< good wor!

grandetech

魔尊是何許人？期待報告，學嘢。

bmb_hd

摩尊是否指"加利"大C?

lut

grandetech 發表於 2012-7-3 23:30
魔尊是何許人？期待報告，學嘢。

無錯，魔尊就係熊貓33 近排成部後級砌咗出泥嗰位

bmb_hd

lut 發表於 2012-7-4 10:05
無錯，魔尊就係熊貓33 近排成部後級砌咗出泥嗰位

Bingo

lut

攪咗成晚, 終於........攪定鳥

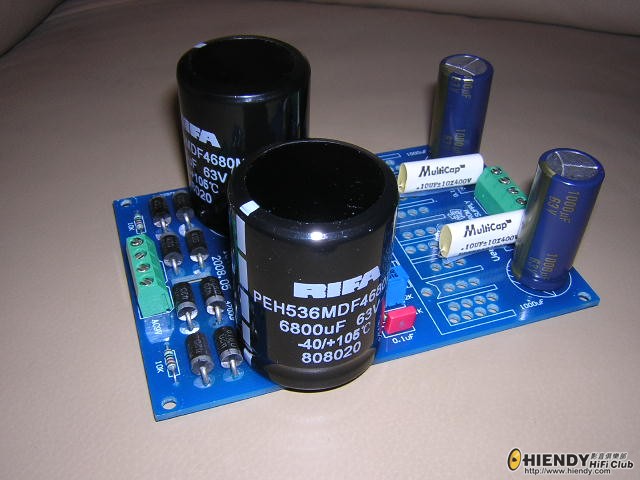

爭啲貪字得個貧 輸入濾波電容買大咗size, 差啲唔夠放, 攪咗好耐, 終於攪定, fit到無可再fit.......

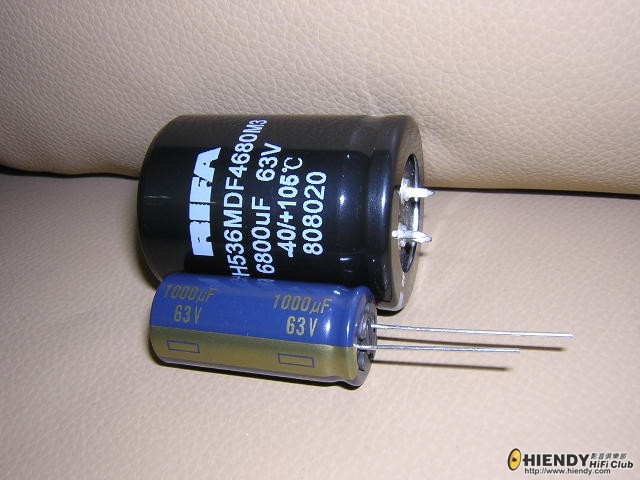

收倒先知, 呢粒Rifa汽油彈原來係Made in China 不過點都好過原裝嗰粒不知名物體照用!!


輸出濾波電容就換做FC, 呢粒都好奇怪, Made in 捷克 原裝嗰粒雖然已經係Vishay BC, 但來自國內都唔知係堅定流 所以..........換!!


反正倉底有兩粒Multicap喺度, 見夠位就換佢落輸出小電容, 輸入小電容就換哂魔尊送嘅紅威馬

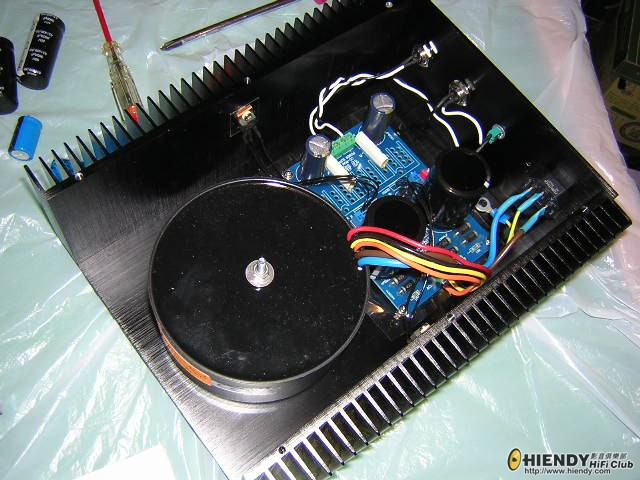

兩粒穩壓IC成功移植到兩邊大Heatsink


終於裝好哂鳥

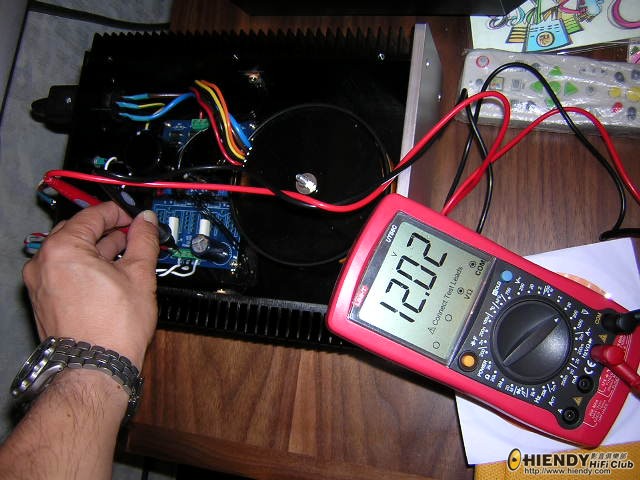

駁機前例行動作, 他一他佢


而家散熱好平均, 因為以前兩粒穩壓IC一齊用一塊Heatsink, 而家就每一粒各自用一塊超大Heatsink, 好得多鳥

至於效果, 都要煲一排先知 其實冇乜特別期望, 只因為呢隻係小弟DIY牛牛處女作, 想執番靚啲料啫 所以啲電容換哂低抗阻, 耐高溫嘅型號, 最緊要係工作穩定就夠

iwantbd

lut 發表於 2012-7-5 01:37
攪咗成晚, 終於........攪定鳥

爭啲貪字得個貧 輸入濾波電容買大咗size, 差啲唔夠放,  ...

超大僭建-----

grandetech

好羨慕d人咁勁！

kleehkg

lut 發表於 2012-7-5 01:37
攪咗成晚, 終於........攪定鳥

爭啲貪字得個貧 輸入濾波電容買大咗size, 差啲唔夠放,  ...

攪到我都想攪攪我隻牛牛㖭

Gary33

lut 發表於 2012-7-5 01:37
攪咗成晚, 終於........攪定鳥

爭啲貪字得個貧 輸入濾波電容買大咗size, 差啲唔夠放,  ...

Lut兄，隻牛牛真係好靚仔！ 等我都造番隻比MTV5000及雙層巴士先得

chrisclw

等我又去淘寶買返個好似你嗰牛牛箱再整多個2 out 牛牛先

ryanenen

lut 發表於 2012-7-5 01:37
攪咗成晚, 終於........攪定鳥

爭啲貪字得個貧 輸入濾波電容買大咗size, 差啲唔夠放,  ...

嘩, 好靓呀!
隻双層巴士反應又快左幾多0.000000000001秒?
声畫又升左幾多巴仙?

Gary33

lut 發表於 2012-7-3 22:00
只不過係一秋電線，魔尊話係英國線，聽落威風啲…

..........係英國線，聽落威風啲 ............... .............

lut

iwantbd 發表於 2012-7-5 01:49
超大僭建-----

放心，僭極都係機箱裡面，唔會僭喺外面，冇人會check倒

lut

grandetech 發表於 2012-7-5 02:08
好羨慕d人咁勁！

貪得意玩下咋，最緊要有個技術顧問，其實尋晚駁電試機嗰陣我都好驚會爆…

lut

kleehkg 發表於 2012-7-5 02:11
攪到我都想攪攪我隻牛牛㖭

一於攪佢啦

lut

Gary33 發表於 2012-7-5 09:26
Lut兄，隻牛牛真係好靚仔！ 等我都造番隻比MTV5000及雙層巴士先得  ...

阿顧問你得閒先算啦
