有空終於搞好oppo 93

澳門客

　oppo 93買回來已有一段時間，一直未有時間去摩摩，星期六在廣州看完音響展回澳，早了點回來，見有空間，於是花了幾小時，終於搞搞部oppo 93
　摩oppo 93，主要分幾方面，一是電源部分，二是散熱，三是音頻穩壓板，四是交連電容

澳門客

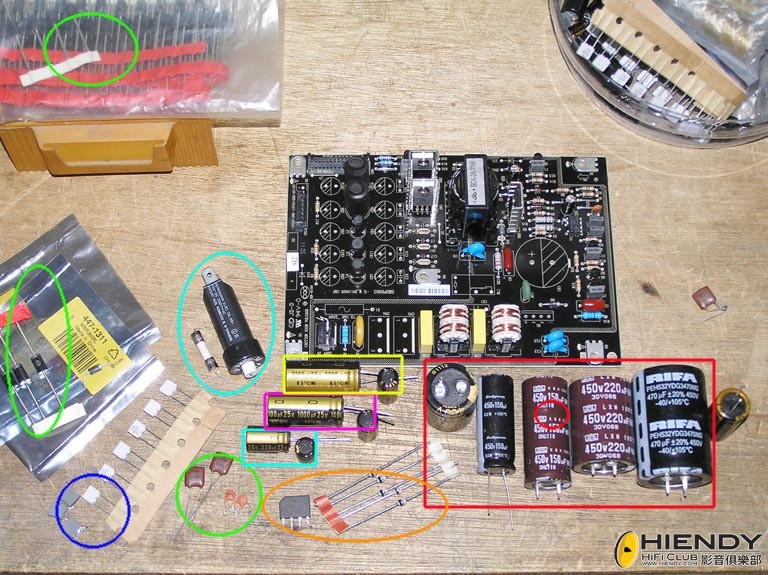

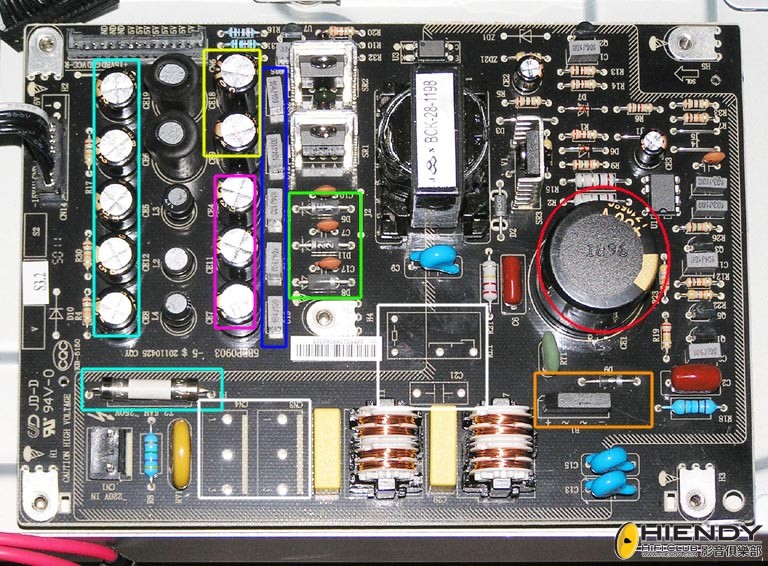

　電源部分，見圖電源原板，電源零件，改好的電源板三圖片，對應顏色就知零件使用
　今次主要修改電源FUSE，見粉籃色，由普通玻璃管FUSE改用美國自動FUSE跳制，用了3A，這種自動FUSE跳制內部是一個足夠同系列最大電流的觸點，一般是15A，觸點比任何金銀玻璃管FUSE都巨大，這類是價廉物美的FUSE修改
　紅圈是主濾波電容，今次從四種電容中選擇最平均聲又最接近原容量的電容，今次用日本化工105度啡皮450V/150uf，如果想表現柔和一點，可用RIFA
　第一次整流，橙色是第一次220v用整流，這裡用了philips的by228取代原來國產噪音較夫的普通品，用4粒取代橋式整流，另一粒是供其他電路使用，共5粒by228
　第二次整流，原來安裝在散熱器上的二隻整流已經是ON安森美的MBR20200，所以不用修改，今次只換走三隻快速整流成ON安森美的MBR3100（青色圈），另外，並聯在快速整流有三隻100p小電容也順便換成更高級的100p銀雲母電容（前面青色圈）
　第二次濾波，共分四組，黃色圈是最大一組（用2200uf/25v），供5v，梅紅圈三組，除正負15v外，還有一組15v供控制之用（用1000uf/25v），四組經濾波線圈後接5隻輸出電容（5v分二組並聯），粉籃圈用220uf/25v，所有電容都是用日本尼康的MUSE系列好聲電容，另外，也順便更換並聯在四組前的5隻0.01uf小電容成德國的RIFA，見籃色圈

澳門客

順帶一提，上帖第一圖中，白色圈是供電220v給其他如線性牛使用，分別接一個12v繼電器做開關，一個接線性牛，一個接線性牛電壓選擇制，這些都只會在95上使用，如果要加裝線性牛，可以搞好這組供220v就可以

澳門客

　散熱是指視頻處理器的熱力，視頻處理器即有片黑色鈇片做散熱的那隻IC，玩過的朋友都知道93，95等熱力，所以今次特別加安散熱

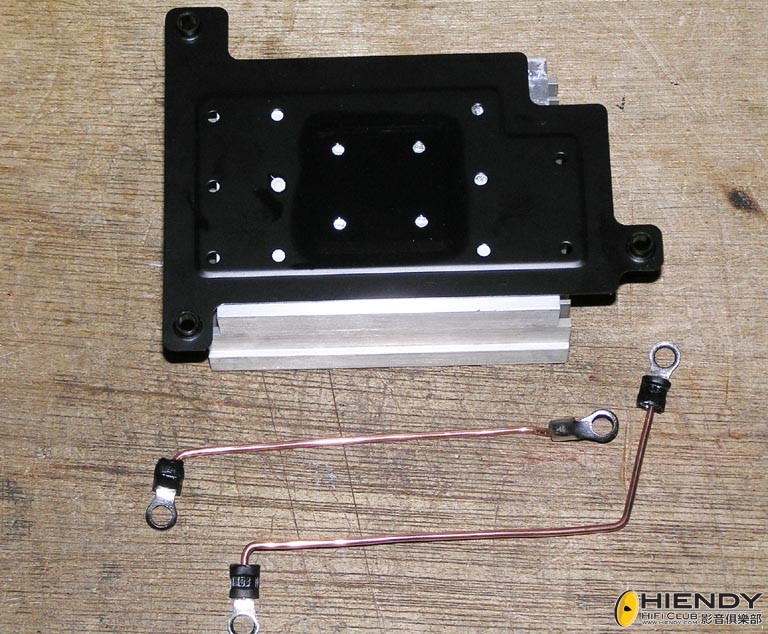

　手上有隻無用的舊電腦（p4）散熱在手，高度及安裝位置都合適，只要加點修改，把一角銑去就可以平穩安裝，再加上散熱膏，用二條粗銅線及線耳，就可以用回原三個螺絲孔安裝，螺絲是3mm，只要把一支螺絲用長一點就可以完全裝好這散熱，見圖

澳門客

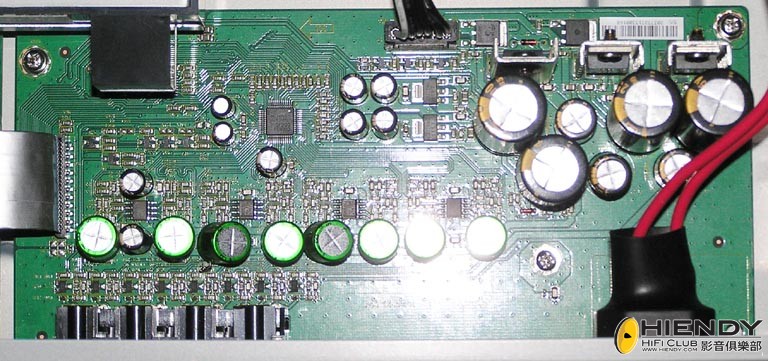

　音頻穩壓是安裝在音頻板上，接收由電源供來的正負15v，在這裡經三端穩壓成正負12v，這裡原用是LM317和LM337（黃圈），另一組是把15v再穩壓成5v供解碼，這裡原用7805（籃圈），另外7隻1000uf/25v電容，分別是LM317和LM337輸入用（紅圈），LM317和LM337輸出用（橙圈），輸入7805用（梅紅圈），7805輸出用（青圈），控制電路用（淺籃圈）
　LM317和LM337可直接換成更好聲的LT1085和LT1033，這穩壓比原來的好太多，7805是5v穩壓，聲音非常差，但一般可調LT1085要加調壓電阻，在這裡使用不便，所以用固定電壓的LT1085，5v是LT1085-5，由於接腳排列不同，所以除了要拆下散熱（這IC很熱），更要把IC連同散熱反裝，再把接腳調節才成，原來散熱是接地，這裡更要分離不接
　7隻電容也一同修改，原則上把穩壓輸入用改用日本尼康的MUSE系列1000uf/25v，輸出改細用日本尼康的MUSE系列220uf/25v，輸出用細電容是要提升速度，控制電路就用470uf/25v，這控制電路供電和音頻無關，只是提出開關管用電，幾隻開關管分別控制正負15v供電及8組輸出靜音開關

iwantbd

澳門客 發表於 2012-12-5 04:37
　音頻穩壓是安裝在音頻板上，接收由電源供來的正負15v，在這裡經三端穩壓成正負12v，這裡原用是LM317和LM3 ...

强！

澳門客

交連電容，改音源穩壓的同時，也順便看OP-AMP等，7.1聲共8組使用4隻5532做輸出放大，再查看5532附近電路零件，計算得知5532是沒有電壓放大（回輸電阻等同反相輸入對地電阻），即只做解碼V/I變換的純電流放大，所以在這裡換OP-AMP對音色無大分別，除非接線很長，而且音頻我會另接解碼，所以只簡單把8隻普通的100uf/16v電解電容換成高級的日本化工BP音頻無極電解電容，這裡用47uf/16v已很足夠，100uf/16v是超級大了

澳門客

　上帖圖中籃色圈就是交連電容，黃色就是8組輸出靜音開關
　至此，oppo 93暫時搞好，下一歩我會硏究加裝線性穩壓，玩玩四隻OP-AMP，另一方面，我會硏究改視頻用鐘，oppo 93的視頻CLOCK是用25MHZ

澳門客

後記：
　注意安全，由於此機一插供電（機面板紅色灯）時，其內的開關穩壓已開始工作，所以第一次整流的300v直流已供應在主濾波電容及開關管，開關管散熱器亦帶300v電壓，開關管散熱器即主濾波電容（第一圖紅圈）和高頻變壓器間那個，這散熱器切勿用手直接接觸，以防觸電
　電源地和音頻地，很多人認為供電IEC座只有二觸點無地，所以自己更換三觸點，把中間地線接機壳，但由於這機是美式設計，音頻地即RCA插外壳已經直接接壳，那在220v地區電源地線如果直接接壳，那電源地和音頻地就會直接接通，這情況大部分會產生噪音，所以此機電源地帶沒有接壳，而音頻地會接通其他器材後才一點通地
　如果一定要接電源地，那只有在電源地串0.01uf再並100歐和機壳接通

居士

精品原創文章

felixk

勁

居士

摩左後有咩改善，出報告la

kuromitms

犀利report

cckong

解釋又詳細，學到野了

DANNY_CABLE

多謝師兄分享

澳門客

後記：

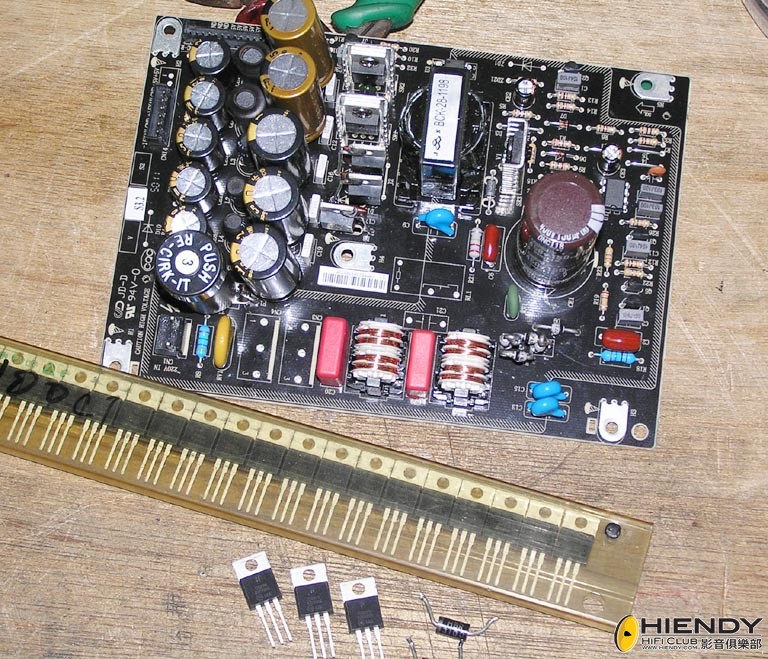

　經連續個多星期的老化測試中（24小時不停唱cd），聲頻放大部分+-15v供電中，有隻MBR3100整流子燒燬，電源部分起保護（機面板灯變閃動紅色），於是重新拆下電源板，把三隻MBR3100拆下（+-15v及另一組+15v），換上更大電流更耐熱to-220封裝的MBR20100（20a/100v），見圖，並整理部分電容的排列，令散熱更自然，更順便把供電220v濾波0.1uf電容換成紅wima
