最近做的簡單供電器

澳門客

　一直都想做隻電源供電器去供應用直流小火牛的代電器，電源供電器要求簡單易做，供電效果好，能多組機用同一台供電，同時還可以將來擴充
　同樣，有一舊同學同我用相約的器材，也有同樣要求，於是一做二台，同時生產，在陶x上買了二個全鋁小機箱，在廣州買入二隻雙15v環牛，每隻約135va，做好後應該可以供應二組12v/5a，整流用on安森美的mur3040，主濾波用二隻松下5800uf/35v電容及一隻0.1歐電阻組成，經主濾波後分二組輸入二隻LT1083做穩壓，由於做二組都是12v，分別各供Magic TV 5000接收器及Seagate外置HDD，LT1083出12v分壓電阻是100歐及860歐，100歐是從輸出回到調節腳，860歐是調節腳對地，為了應付高電流的電壓微降，我把860歐接成600歐加500歐微調電阻，這樣就可以接通負載後對輸出12v進行微調，以保證輸出電壓的準確性，同時調節腳對地要並上10uf高質電容以提高CMRR，12v輸出端也要再接上一小電容，我用了100uf，這二隻小電容我用上了紅ELNA
　輸出接插今次用上較貴的瑞士Neutrik XLR接插，今次用XLR接插系列的5腳，XLR接插很多人只知是平衡信號用3腳，而不知還有2腳（電源用），5腳（通信或直流用），6腳（通信或直流用）等多種，外表如普通平衡信號用3腳一樣，今次每台機尾安裝二個XLR 5腳接插，如果使用共地，每隻可供4組不同電，二隻就合共8組，今次只用其中一隻2組，這以後就可以加入其他不同輸出電壓，而機箱內也預留空間可安裝多一至二隻環牛
　我希望以後可以用一台供電器，就可滿足所有周邊設備用的林林總總直流代電器

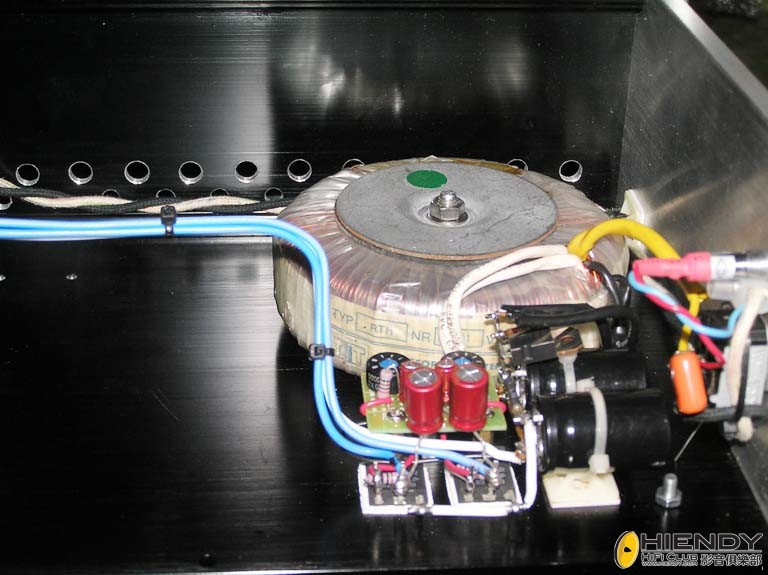

電路上安裝零件小板

澳門客

機箱開孔


安裝Neutrik XLR 5腳插座

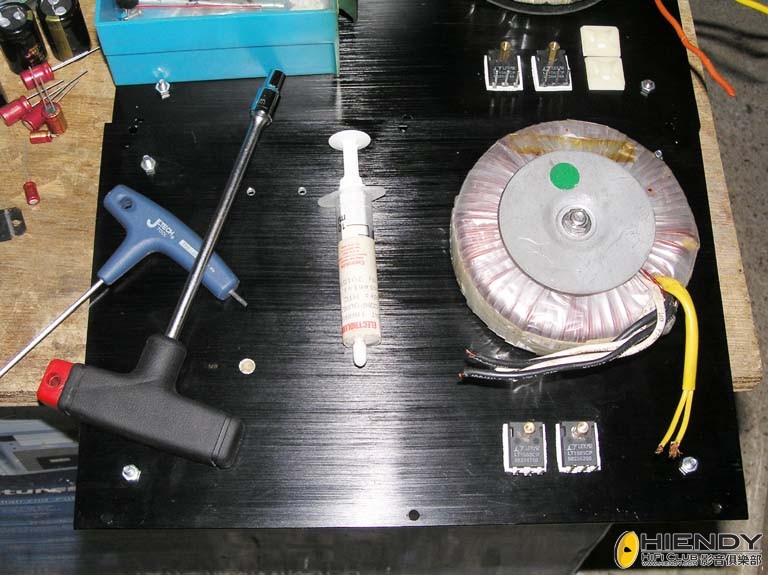

上散熱油安裝LT1083

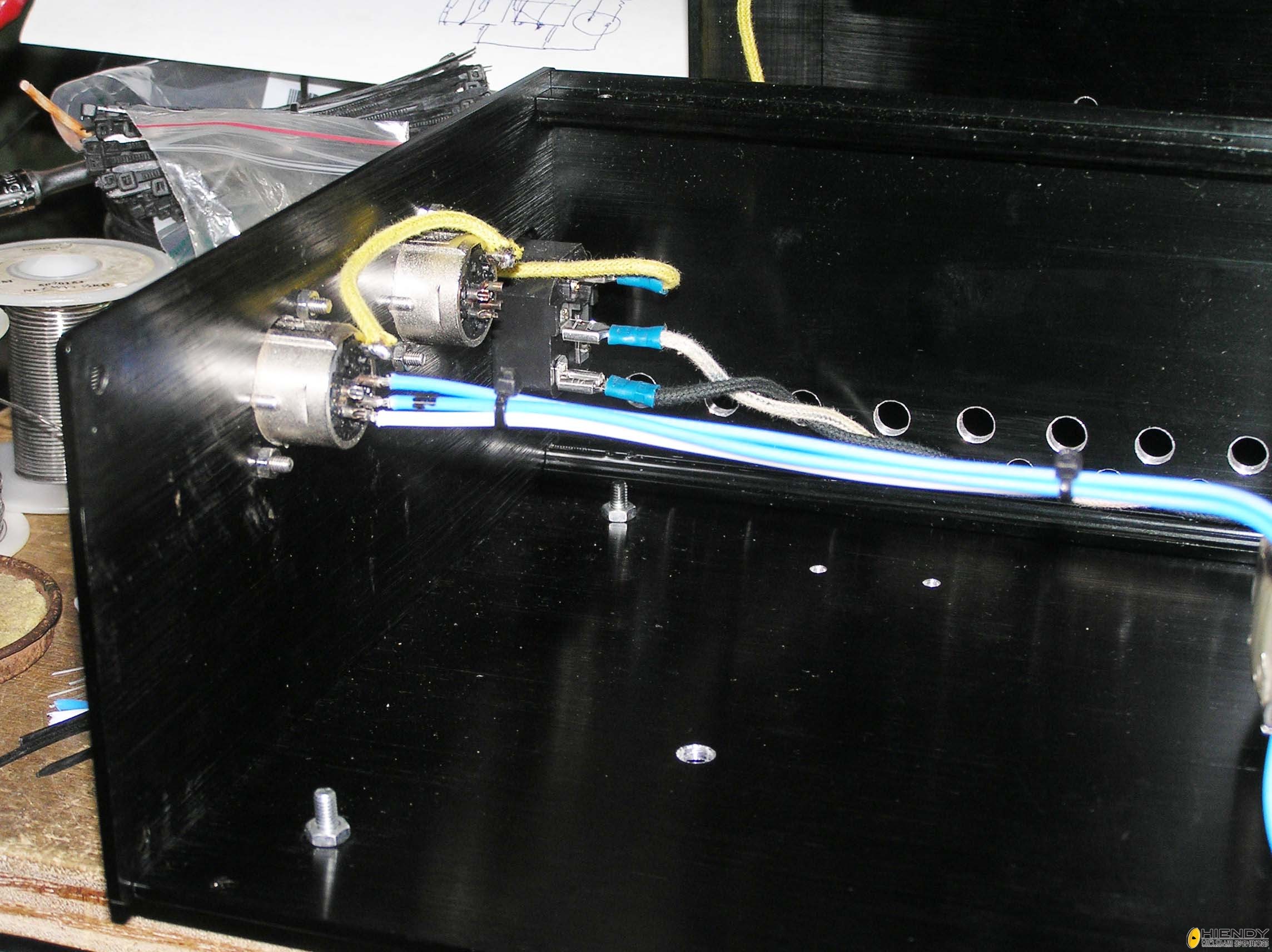

尾插座的銲線

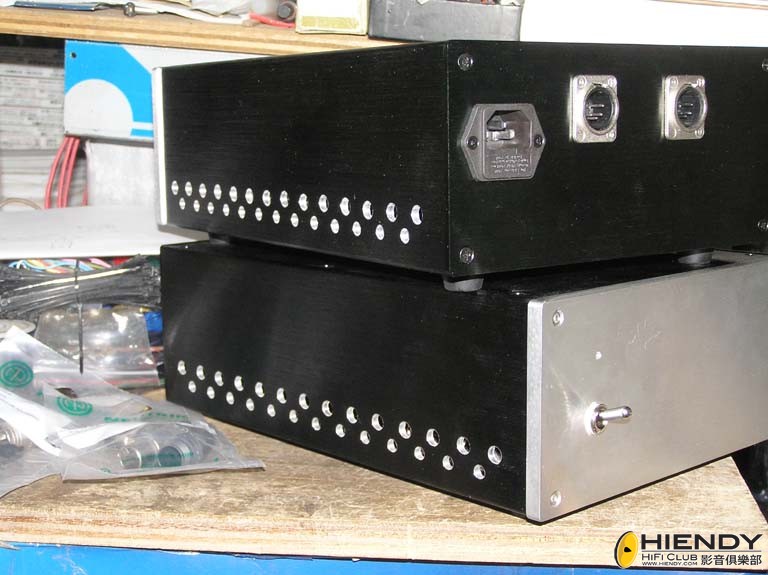

二台供電器


機箱旁開了點散熱孔，以便和機箱頂孔對流散熱

i886

Post the schematics, would you?

澳門客

i886 發表於 2013-7-6 04:15
Post the schematics, would you?

老實講，做這供電器電路實在太簡單，由始至終我都無用紙劃出電路圖，電路圖只在思想中，就銲接出來了

hksarac

主濾波用二隻松下5800uf/35v電容>>改用二支3300uf或6支1000uf，供電會快速些

obee

hksarac 發表於 2013-7-6 07:35
主濾波用二隻松下5800uf/35v電容>>改用二支3300uf或6支1000uf，供電會快速些

快了又如何?

澳門客

hksarac 發表於 2013-7-6 07:35
主濾波用二隻松下5800uf/35v電容>>改用二支3300uf或6支1000uf，供電會快速些

用松下5800uf/35v電容無甚麼特別，只是我手上正好有4隻而已，而且我不喜歡並聯，2隻5800uf/35v我中間加入一隻0.1歐電阻組成TT式濾波

edison133

Ching,

"這樣就可以接通負載後對輸出12v進行微調，以保證輸出電壓的準確性"
小心你空載電壓過高, 令開機時燒機!

澳門客

edison133 發表於 2013-7-6 09:15
Ching,

"這樣就可以接通負載後對輸出12v進行微調，以保證輸出電壓的準確性"

點可能有這低級錯誤，先把輸出調至12v，再接上負載開機，再微調就成

edison133

澳門客 發表於 2013-7-6 09:54
點可能有這低級錯誤，先把輸出調至12v，再接上負載開機，再微調就成   ...

Ching 勁!

澳門客

　試用了幾天，效果非常滿意，Magic TV 5000接收器畫面比以前更出色，光暗反差有明顯分別，但調節12v微調時發覺Magic TV 5000接收器都幾大食，調好正正12v輸入時，5000接收器內的HDD硬碟只有11.8v左右，如果用電錶在HDD硬碟供電那點測量要整整12v，則輸入電插那點就要調至12.2v，為了HDD硬碟的壽命及表現，我只好依機內HDD硬碟供電端口做準，調至整整12v，仔細調好後，相信HDD硬碟表現更佳，HDD硬碟另外一組5v供電，由內部穩壓供應，非常準確，不需再調
　有用開有內置HDD硬碟的器材，不防參考這方法
