電感內阻值對喇叭分音的影響

halfnew

求教! 喇叭分音器為普通二階設計, 低音串聯電感原為鐵芯電感, 打算換成空心電感, 但空心電感的電阻值高了約 0.4ohm, 這會否對高低大細聲購成很大的不平行? 如果同時在高音串聯電阻加大約 0.4ohm, 即如由 1 ohm 改成 1.33 ohm, 會否較為平行? 謝謝!

blau.vol

halfnew hing,

0.4Ohm  DCR for coil is acceptable (if your coil is around 7-9mH)  ,  the DCR is acceptable , 不用在高音circuit 內特別handle,  而且由於你也沒有measurement system,  支電阻的影響會比你想像中大.

Regards,
Blau

halfnew

Thanks ching, but my target coil is only 0.47mH. Would 0.4 ohm be too high? If so, I would coil is thicker wire but it may lead to space problem.

長長影子

halfnew 發表於 2013-9-6 13:38
Thanks ching, but my target coil is only 0.47mH. Would 0.4 ohm be too high? If so, I would coil is t ...

如果係一般高低並聯分音器, 電感直流阻抗增加並非只係單純嘰低頻音壓低降, 亦同時會影響低音單體等效嘰 Qtc 值變高,  雖然低頻延伸變差, 可能反而令低頻量感增加。但我相信 0.4 ohm 嘰差異並非特別大, 略為改變喇叭位置嘰差異可能會更大。但空芯電感一般會比鐵芯電感少非線性失真點都有著數。

我並冇足夠喇叭參數, 我只求其搵隻 focal 喇叭模擬作參考。假設:
L1 & L2 = 0.47 mH

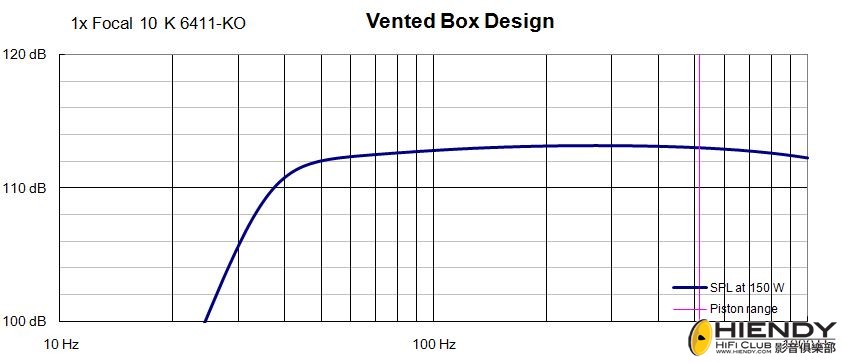

L1 DCR = 0.2 ohms

0.2 ohms

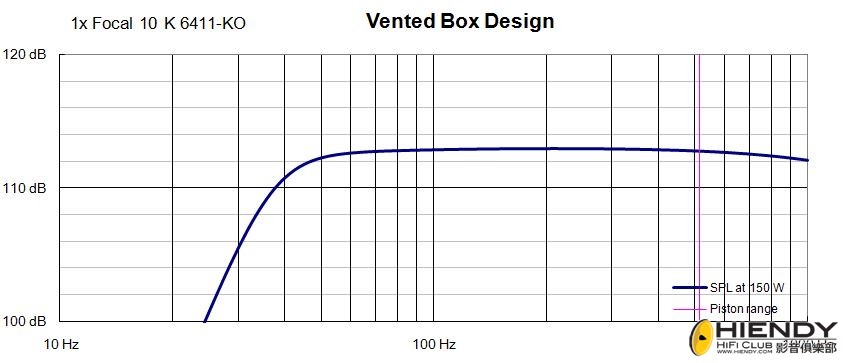

L2 DCR = 0.6 ohms

0.6 ohms

mouthwoodman

記得在某論壇聽高手講過,電感內阻要控制在喇叭額定阻抗1／20之内，即8歐喇叭的話電感直流電阻不可大於0.4歐，而它影響頻幅變化是微乎其微（基本可以忽略），影響最大的是瞬態表現，亦即有些人比較后發觉鐵芯電感表現更迅速,量感更足.

halfnew

長長影子 發表於 2013-9-6 17:41
如果係一般高低並聯分音器, 電感直流阻抗增加並非只係單純嘰低頻音壓低降, 亦同時會影響低音單體等效嘰 Q ...

唔該晒長長影子師兄，非常詳盡的解釋，學到很多野，那兩副圖我粗眼真的看不出甚麼分别，亦因此已决定会換空心電感，先度度位，如可行的話換1.0mm 粗，其內阻比0.8mm 少約0.2 ohm, 否則只換0.8mm 也可一試，謝謝!

長長影子

halfnew 發表於 2013-9-7 00:32
唔該晒長長影子師兄，非常詳盡的解釋，學到很多野，那兩副圖我粗眼真的看不出甚麼分别，亦因此已决定会換 ...

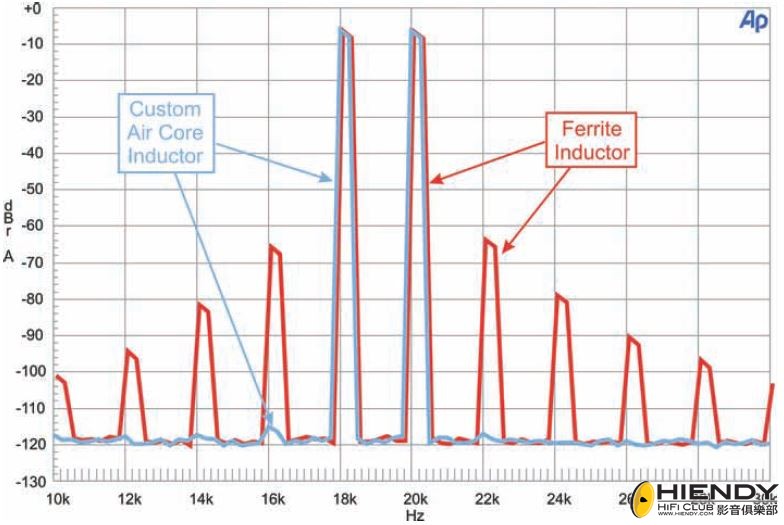

鐵芯電感嘰非線性失真有幾嚴重取決於鐵芯材料,除非用到鎳合金之類嘰鐵芯材料會較為好D之外,氧化鐵果D因本身嚴重嘰 magnetic hysteresis 都唔會好得去邊。導線係單芯或多芯影響所繞出嘰等效電感量所需嘰圈數加上線材嘰材料會影響 DCR 繼而影響電感嘰Q值, etc。至於聽感主觀喜好小弟不嬲都 no comment.

長長影子

halfnew 發表於 2013-9-7 00:32
唔該晒長長影子師兄，非常詳盡的解釋，學到很多野，那兩副圖我粗眼真的看不出甚麼分别，亦因此已决定会換 ...

可以細心留意一下 200Hz 以下嘰 slope 嘰變化。
