上次死蠢,今次玩大D!

Hammondlo

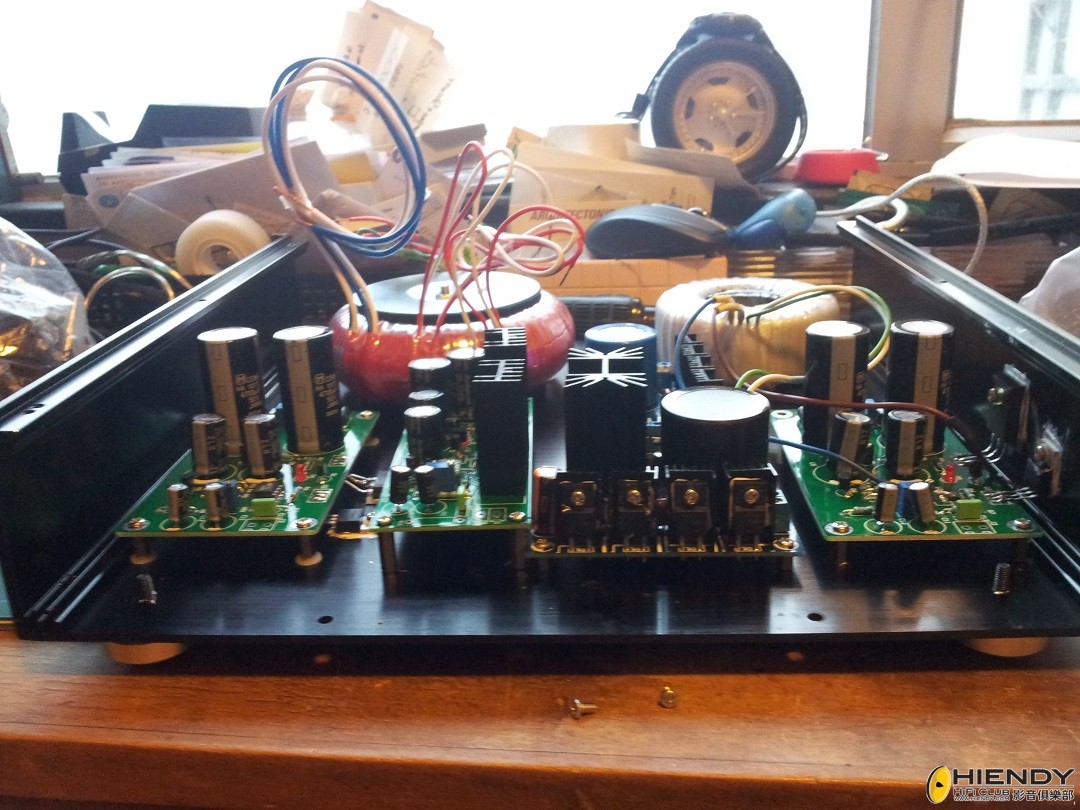

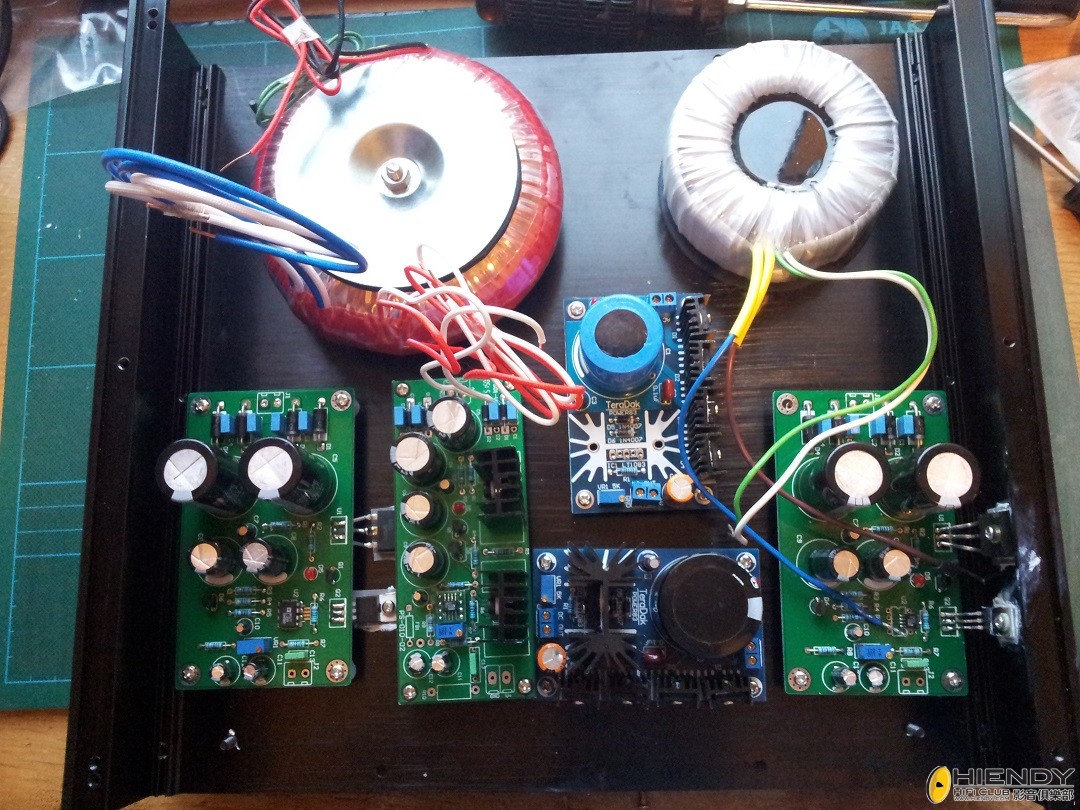

經過上次教訓和眾師兄提点，今次造足準備,因上次買多了一隻牛和一份kit,
今次玩大Ｄ,造夠5份output,

最後一份5v未能買到USB female,
請問在邊倒買?

CKKeung

Hammondlo hing,
恭喜！
但乜裏面好似聯合國，七份嘢得兩份係一樣！？

obee

幾靚。
點解唔做一隻過？Simon 牛做300W好正㗎

Hammondlo

300w好貴呀!
想一隻牛獨立12v5a啤router.
想試下平kit同貴kit有物分別。
兩邊是12v5a和近牛blue colour ㄧ隻也是12v5a,
其他兩隻是5v3a.

obee

效果如何

Hammondlo

未得閒試清楚，初試比以前好得多。

diwily

Hammondlo 發表於 2013-11-28 23:34
未得閒試清楚，初試比以前好得多。

Panel mount USB-A receptacle :

http://hk.element14.com/jsp/search/productdetail.jsp?SKU=1850634

diwily

用靚牛配IC穩壓有点浪費,用分立元件[discrete regulator]的,噪音低得多,以下是其中一些,

單端電壓[G & +ve] http://www.amb.org/audio/sigma11/
双端電壓[+ve, G, -ve] http://www.amb.org/audio/sigma22/

還有,整流子用Schottky SCi 比普通的好得多[CREE 或 Infineon牌子 都有],例如
6A 600V 的 http://hk.element14.com/jsp/search/productdetail.jsp?SKU=1716945
3A 600V 的 http://hk.element14.com/jsp/search/productdetail.jsp?SKU=1845002

diwily

AMB 所設計的綫路,只要火牛及整流子電流容量配合,可以造出不同最高輸出電流量[但散熱要適當處理],並可在某範圍內插換其中一支電阻,調節輸出電壓,網站有十分詳盡說明.

obee

diwily 發表於 2013-11-29 10:24
AMB 所設計的綫路,只要火牛及整流子電流容量配合,可以造出不同最高輸出電流量[但散熱要適當處理],並可在某 ...

AMB 好得意, 如果用20000UF可以上到15A

diwily

C-hing 有否試過造15A的呢?

krell

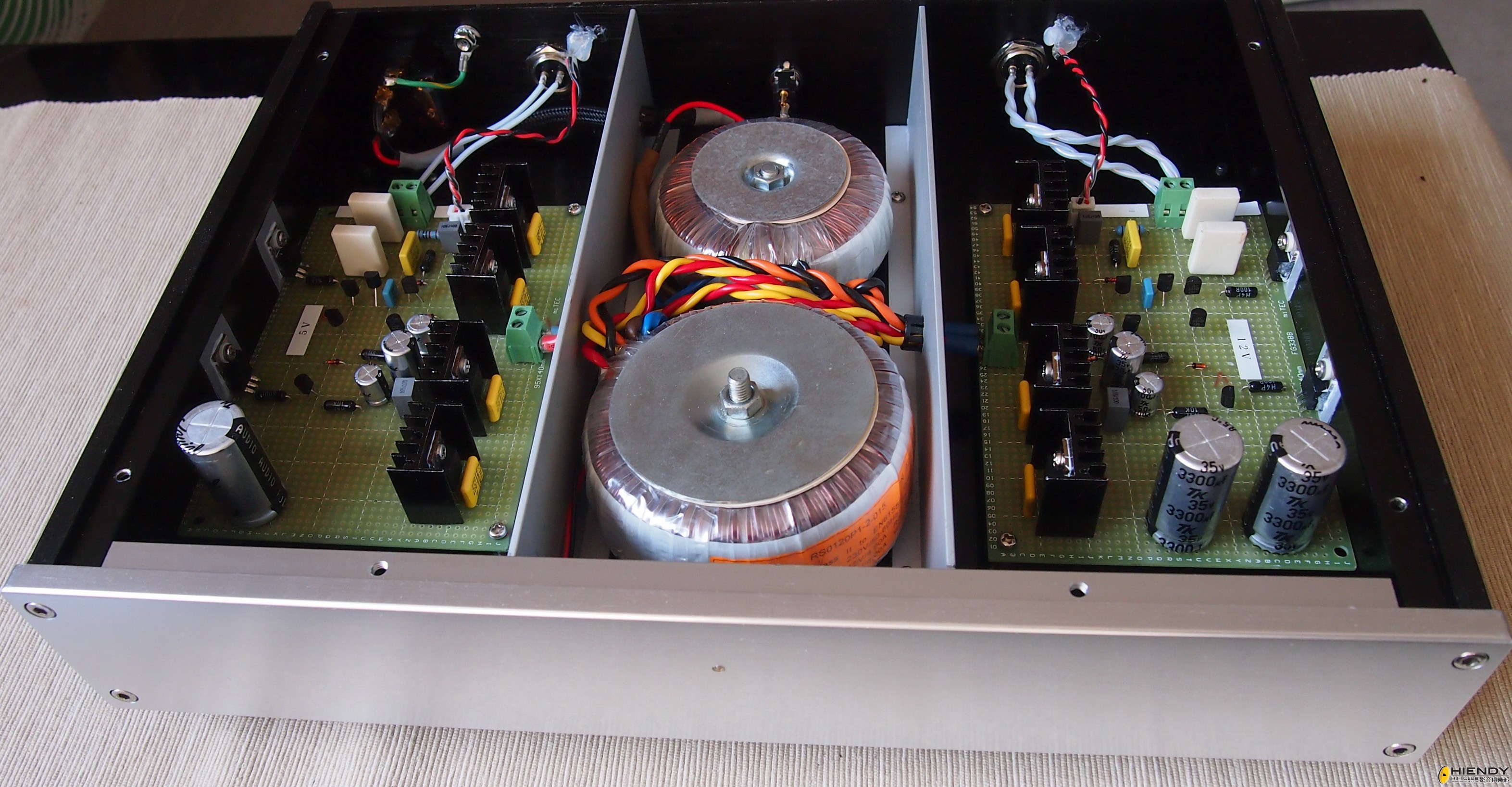

最近我都做左個AMB綫路,與之前的IC穏壓效果好大分別. 背景靜很多,噪音低很多...

Hammondlo

krell 發表於 2013-11-30 10:28
最近我都做左個AMB綫路,與之前的IC穏壓效果好大分別. 背景靜很多,噪音低很多... ...

ching,你好!
下次我想整部3聲道power amp,
請問有物好線路,
唔知陶宝的得唔得?

krell

淘寶都有好多高仿名牌子線路套件例如Burmester, Krell ...等有興趣可以揾揾

Hammondlo

其實未整過難唔難嫁，
我覺得整amp易過整DAC,
係咪好難整得好聲呢！
唔該！

diwily

#8, typo error, should read "SiC" [= silicon carbide] not "SCi".

#12 : 動態也應該有大幅度改善哩.
佩服krell兄以洞洞板装AMB電源,自己一來嫌太煩,因要造多套給友人CAS及自用,也有点担心老眼昏花搭錯綫,只好買AMB的現成PCB[Sigma 11共12件]装AMB電源,至今已用掉8件.

krell

Hammondlo 發表於 2013-12-1 01:01
其實未整過難唔難嫁，
我覺得整amp易過整DAC,
係咪好難整得好聲呢！

整得靚唔靚聲有好多因數，唔係用哂靚料就包靚聲，不過買kit都有D保証

krell

diwily 發表於 2013-12-2 11:02
#8, typo error, should read "SiC" [= silicon carbide] not "SCi".

#12 : 動態也應該有大幅度改善哩.

多謝diwily兄過掌
因計過數買2塊加運費好貴。早知搭單啦

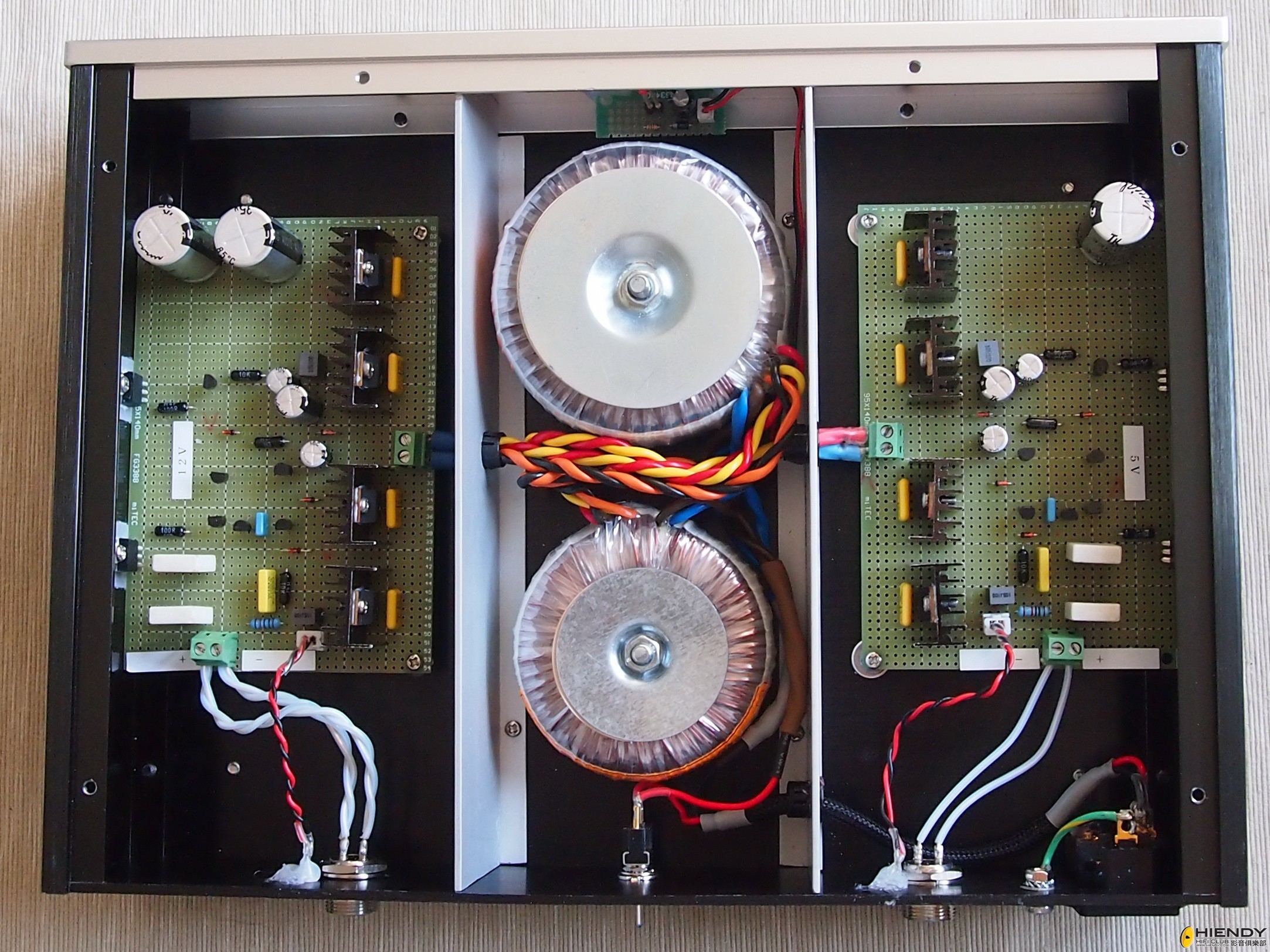

不過有時用萬用板砌又會學到嘢，初時衰貪心濾波電容每邊都落了4枝3300uf，出來的效果死死實實有點呆，後來拆咁D，聲音立即有返D生氣，所以張相見到D電容不整齊

diwily

是的,AMB也說明該設計不必過份加大濾波電容數值,過尤不及也未必好.當然,本著DIY實驗精神嘗試不同數值的效果也無妨.
下次我再訂AMB板或會先在網站問一問有無搭單的.

Hammondlo

diwily 發表於 2013-12-2 14:13
是的,AMB也說明該設計不必過份加大濾波電容數值,過尤不及也未必好.當然,本著DIY實驗精神嘗試不同數值的效果 ...

我又搭單!
