Topaz隔離牛接線

alexwong1062 · 發表於 2014-11-29 18:47:48

各位ching，小弟買了一個隔離牛，可240輸入，120輸出,牌子Topaz,隻牛印上
240v輸入 Jumper是H2和H3,term 是H1和H4
120v輸出 Jumper是X1和X3接，X2接X4,Term是x1和x4
想請教輸入火線應接H1,還是H4?
轉出火線是接x1,還是x4尼？
另外地線應該要接嗎？
感謝賜教

alexwong1062 · 發表於 2014-11-29 18:49:33

https://www.dropbox.com/s/2ketlqbylav8stf/20141129_183925.jpg[/img]?dl=0

wongkm33 · 發表於 2014-11-29 19:21:07

本帖最後由 wongkm33 於 2014-11-30 10:10 編輯

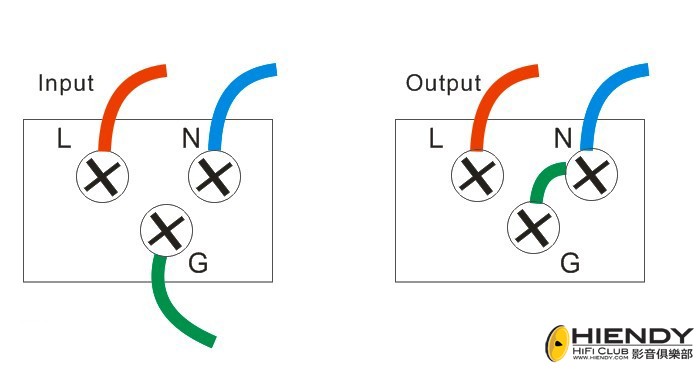

我會這樣接

alexwong1062 · 發表於 2014-11-30 02:06:25

地線只有輸出那邊接地？
thx

wongkm33 · 發表於 2014-11-30 10:14:07

接機殼任何一端都是一樣。

alexwong1062 · 發表於 2014-12-1 13:11:30

澳門客 · 發表於 2014-12-3 00:23:16

線圈標誌上有點那邊才是火線

JackieEason · 發表於 2015-1-2 20:12:52

小弟隻牛的駁線圖。

JackieEason · 發表於 2015-1-2 20:30:29

Topaz牛的地線，Input個頭駁插蘇的地線，Output個頭就要将地線位S2同X4駁埋，部機的地線就唔使駁。

澳門客 · 發表於 2015-1-5 20:09:10

零線和地線接在一起，漏電就危險

alexwong1062 · 發表於 2015-1-6 22:18:42
