又一天了，今天进行了两样测试。
1、VU表的驱动测试，看下图，用一块4558搭棚测试的。


2、对LM3886 IC功放进行了破坏性的测试。
a.输出端加4欧假负载
b.每管的静态电流为100mA, 加起来在400mA左右
c.只安装了均热片
d.音源是CD，音量开到一半大
e.测试时间为早到9点到晚上10点
f.工作温度稳定在70度左右，最高上到72度。
g.测试环境温度为26度
在如此高温测试下，依然“面不改色”唱得相当痛快！！！

gxabin

继续完成PCB的修改，通过试板的测试，发现不少问题，并做以下修改，尽可能的做到完美吧。

cvincent

any update gxabin hing?
support DIYER, fully agreed with you that spend limited cost for a valuable gear to ourselves. It will have more fun ......
recently I completed my 1955pro DAC (kit set), and now start to plan for next project pass x0.2 (also kit set) .........
keep on

gxabin

any update gxabin hing?
support DIYER, fully agreed with you that spend limited cost for a valuable  ...
cvincent 發表於 2011-4-17 11:47

很感谢你的回贴，不过不好意思我的英文很差，看不懂呢。
最新进程，还是在等PCB厂把PCB发过来，现在能做的只是在等。

cvincent

my english also very poor.
since I don't have chinese writing pad and don't know how to type chinese ....
anyhow, please keep on doing DIY

gxabin

my english also very poor.
since I don't have chinese writing pad and don't know how to type chinese ...
cvincent 發表於 2011-4-17 22:33


总比我好了，我只认得字母。
有机会装个中文输入吧。
谢谢！！！
我会努力完成我的开发梦的。

cvincent

回復 55# gxabin


thanks gxabin hing.

gxabin

Thanks！！！

kentsang

继续完成PCB的修改，通过试板的测试，发现不少问题，并做以下修改，尽可能的做到完美吧。
...
gxabin 發表於 2011-4-12 00:37

勁

澳門客

lm3886做得咁好，為甚麼不做lm4780呢

gxabin

lm3886做得咁好，為甚麼不做lm4780呢
澳門客 發表於 2011-5-5 17:04

    LM4780一真在听呀，5年前做了，不过由于集成了两块3886在里面，散热成问题，还是没有LM3886好，所以这次用心做好LM3886.

一个叫“龙邦快递”的500公里距离要了我10天才到我手，真不知这么垃圾的企业还能生存在这社会上。
修改后的PCB回到了，第一时修装好，还没有通电测试，这次修正了第一版的不足，希望能成功吧。
修正问题：
1、VU表不通过音量电位器，一有信号进就会跳动
2、修到了220V高压从PCB走得过远的问题，听美国人说，通不过欧标，所以得改一下。
3、减少一组继电器供电，直接从前级整流后取
4、修正电容的脚位
5、修正了丝印错误，但是这次还是有小小错误。
6、加大均热板与上面盖的接触面积。
7、337 317稳压后的修正，现在的噪声更为低一些。

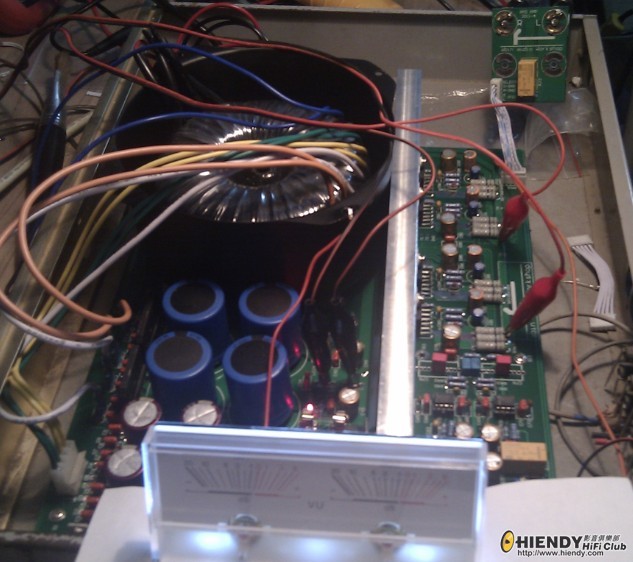

上图。

gxabin

南方的夏天，很闷热，动一下就一身汗，今天又搞了一天3886.
测试的内容如下：
1、底噪
2、VU表
3、L and R的位置
4、每一个发热体的工作温度
5、修改PCB 错的地方
6、找了一个牛罩，但是太大个，不过可以试着用一下，效果很好。今天定了一个，听说要20天才得。
7、测试一下频响
上图与大家分享一下。
