Esoteric G03 or Antelope OCX

howin

識你咁耐,第一次講人話喎
cyberken 發表於 2010-12-22 15:34



mr1010

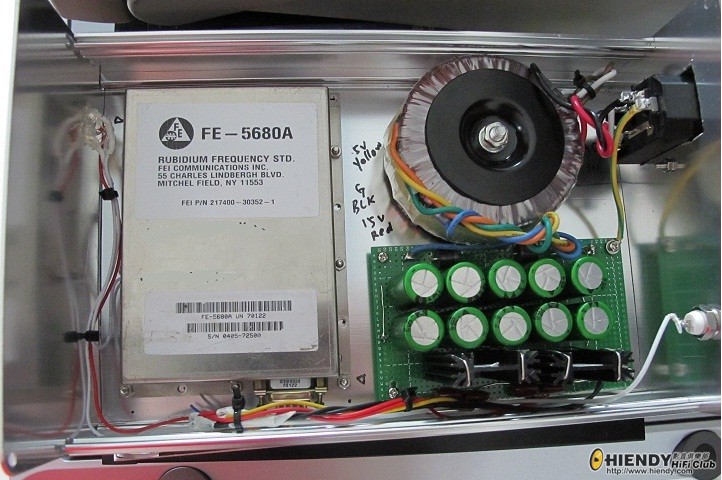

zip 1 zip 時間，自己粗製濫做的 10M clock



核心是 FE5680A

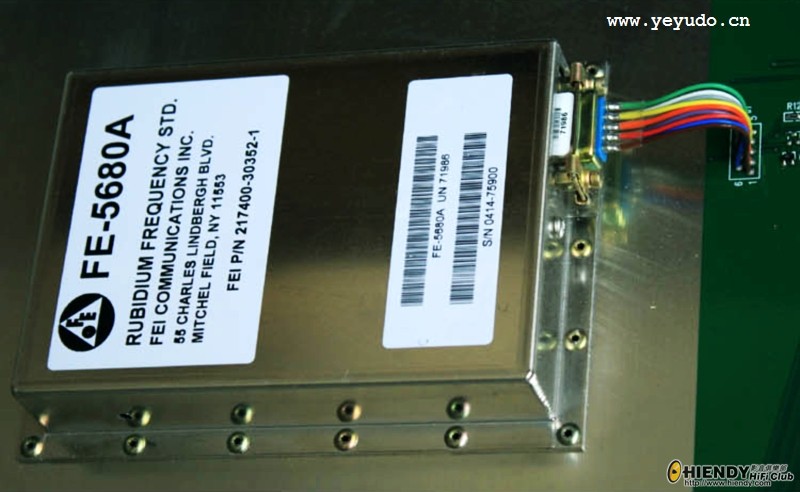

5680A

mr1010

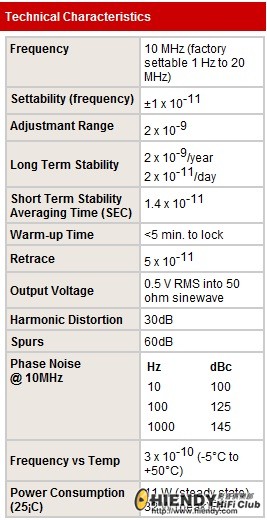

5680A 規格

5680A spec

mr1010

沒加10M 的 Antelope OCX


加了 10M

印度廚皇

日本的Ortho Spectrum有出 external clock products 已多年.
其中的 ABS-777 是和Casio "電波時計" 手錶一 ...
CKKeung 發表於 2010-12-22 16:39

但吾知個PLL 做得好吾好呢??

howin

沒加10M 的 Antelope OCX


加了 10M
mr1010 發表於 2010-12-22 17:06

    難唔難做?? 係咪最起碼要有個clock先再加10m??

mr1010

難唔難做?? 係咪最起碼要有個clock先再加10m??
howin 發表於 2010-12-22 18:08

吾難做，有基本電子知識都整到。
但，先要你有 Antelope OCX 或 Eso G03x 或其他鐘才可。如本身冇鐘都可以，但會複雜好多。

先要準備兩組電源，15V 2A 及 5V 約 800mA。

我的 FE-5680A 是在網上購得。
一般收到 5680A 時，會另有一個 9 Pin 插跟埋，即 com port 果種。

9 條線定義如下；
1（啡）+15v
2（紅）及 5（綠）接外殼接地
4（黃）+5v
7（紫）10M 輸出

就只用上述 5條，顏色只作參考，以 Pin 位為準；亦就係咁簡單。

更詳細也可參考 http://www.yeyudo.cn/article.asp?id=230


我覺得最麻煩係外殼。

cyberken

吾難做，有基本電子知識都整到。
但，先要你有 Antelope OCX 或 Eso G03x 或其他鐘才可。如本身冇鐘都可 ...
mr1010 發表於 2010-12-22 21:33

    好複雜.

ayre

吾難做，有基本電子知識都整到。
但，先要你有 Antelope OCX 或 Eso G03x 或其他鐘才可。如本身冇鐘都可 ...
mr1010 發表於 2010-12-22 21:33

    本身有clock in 的cd機點樣先可以用到10M鐘.

cyberken

本身有clock in 的cd機點樣先可以用到10M鐘.
ayre 發表於 2010-12-22 23:34

    應該要加個OCX 或者直用ESO G01 RB

howin

吾難做，有基本電子知識都整到。
但，先要你有 Antelope OCX 或 Eso G03x 或其他鐘才可。如本身冇鐘都可 ...
mr1010 發表於 2010-12-22 21:33

    算把啦...而我嘅資質...呢d錢都係要俾人賺

CKKeung

For me : "呢d錢都係要俾人賺" x2

kleehkg

有條魚毛今晚去送鐘..............呀 ! 唔係，係去買鐘

mr1010

問下賣葯o既，10M 方案可能有點新意 ^^

cyberken

問下賣葯o既，10M 方案可能有點新意 ^^
mr1010 發表於 2010-12-24 00:28

    問左.

cyberken

我想問下部ANTELOPE SYNC 去ESO 點解只可以88.2, 一高D, ESO就話WORD UNLOCK..

cyberken

搞掂左,原來ESO SET 左CLOCK FREQUENCY
44.1, 88.2, 100, 176.4

印度廚皇

yeee 買左??............效果如何呀??

flyhigh

分別是否很大呀師兄?

JanHau

eso解除封印
