價錢和表現可以如此不成比例 – MPS M-11R RCA 訊號線

hksarac

tsqaure 發表於 2017-7-1 21:06
What do you mean by this:
RCA就是coaxial

對，以前的雞線，都是一芯一網，叫coaxial同軸線，如電視天線，中文是蓮花插，後來有些線廠做兩芯，又可做落RCA，也可做平衡線。

RCA來由，睇返前兩頁

tsqaure

Thanks for your explanation.
coaxial type of kind of cable; and RAC is type of plug/connectors. How are they become relevance(就是)?

tsqaure

frankiechun 發表於 2017-7-1 18:19
其實有冇師兄答到我，音頻線與數碼線理應在線芯及歐值上有所不同。為何此線是一芯75歐的？我已買了一對，但 ...

Is it stated 75 ohm this cable? Or the cable will carry signal with 75ohm load?

PhantomGTR

條線回覆返舊價，雖然係無之前咁優惠，但條線的效果真係好好。

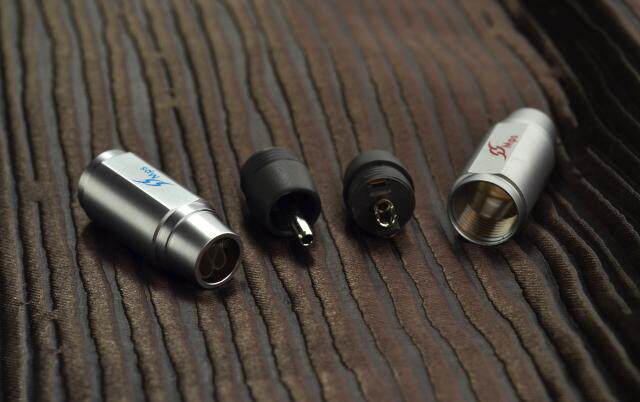

我入呢條線時，仲入多五個呢條線用的 紫銅鍍銠 RCA 頭 https://world.taobao.com/item/44 ... 1.19.12550fecHIQ4OA。手感同質感都好好，不過焊位同TB shop中的照片有點不同。



用嚟做乜？劏開條 M11 RCA 分幾條用？非也。我係用嚟做地盒線，果然不負我所望。之前買聲韻地盒時入多幾米佢條4平方紫銅特富龍鍍銀地盒線 https://world.taobao.com/item/39 ... 7-a349-e47bda523990，同一條他們做的ＲＣＡ頭地盒線來做比較。結果係ＭＰＳ呢個頭一插就有反應，同埋個效果亦都遠比那「原裝」ＲＣＡ頭地盒線明顯。我咁做一來想看看呢個紫銅鍍銠 RCA 頭係咪 sensitive to 呢Ｄ微電流。日後如有機我會用下我以前留下的其他RCA頭做嚟比較下，e.g. bulletplug。 二來如果效果，我又多條地盒線可用，家下 preamp 的 R & L RCA 都可以用MPS RCA頭做的地盒線接地盒，DAC 又係，仲有電視都係，效果都真係好明顯。各位師兄不妨一試。

jeansky

PhantomGTR 發表於 2017-7-1 23:57
條線回覆返舊價，雖然係無之前咁優惠，但條線的效果真係好好。
我入呢條線時，仲入多五個呢條線用的 紫銅鍍 ...

有冇被解剖呢M11 肉照睇下?

hksarac

tsqaure 發表於 2017-7-1 21:50
Is it stated 75 ohm this cable? Or the cable will carry signal with 75ohm load?

自己睇，慢慢消化

阻抗匹配
維基百科，自由的百科全書
https://zh.wikipedia.org/zh-hk/% ... 7%E5%8C%B9%E9%85%8D

阻抗匹配（Impedance matching）是微波電子學裏的一部分，主要用於傳輸線上，來達至所有高頻的微波信號皆能傳至負載點的目的，幾乎不會有信號反射回來源點，從而提升能源效益。
大體上，阻抗匹配有兩種，一種是透過改變阻抗力（用於集總參數電路），另一種則是調整傳輸線的波長（用於傳輸線）。
要匹配一組線路，首先把負載點的阻抗值，除以傳輸線的特性阻抗值來歸一化，然後把數值劃在史密夫圖表上。
改變阻抗力
把電容或電感與負載串聯起來，即可增加或減少負載的阻抗值，在圖表上的點會沿着代表實數電阻的圓圈走動。如果把電容或電感接地，首先圖表上的點會以圖中心旋轉180度，然後才沿電阻圈走動，再沿中心旋轉180度。重覆以上方法直至電阻值變成1，即可直接把阻抗力變為零完成匹配。
阻抗匹配：簡單的說就是「特性阻抗」等於「負載阻抗」。 訊號傳輸過程中負載阻抗和信源內阻抗之間的特定配合關係。一件器材的輸出阻抗和所連接的負載阻抗之間所應滿足的某種關係，以免接上負載後對器材本身的工作狀態產生明顯的影響。對電子設備互連來說，例如訊號源連放大器，前級連後級，只要後一級的輸入阻抗大於前一級的輸出阻抗5-10倍以上，就可認為阻抗匹配良好；對於放大器連接音箱來說，電子管機應選用與其輸出端標稱阻抗相等或接近的音箱，而電晶體放大器則無此限制，可以接任何阻抗的音箱。
調整傳輸線
由負載點至來源點加長傳輸線，在圖表上的圓點會沿着圖中心以逆時針方向走動，直至走到電阻值為1的圓圈上，即可加電容或電感把阻抗力調整為零，完成匹配。

參考資料
A description of impedance matching （英文）
https://www.maximintegrated.com/en/app-notes/index.mvp/id/1849

=====================================================
https://www.mobile01.com/topicdetail.php?f=180&t=3177087

首先得從何謂同軸線開始說起....
同軸線，指的是由外導體和內導體構成
外導體成空心圓柱狀，內導體成圓柱狀
外導體和內導體從橫切面來看，其圓心為同一點，從三維空間來看就是在同一條軸
故稱同軸線
大概長的像這樣


同軸線本身沒有身甚麼數位同軸或是類比同軸
但線材會有所謂的"特性阻抗"(單位:V/I)
而SPDIF協定中，用來傳輸SPDIF信號的標準特性阻抗是75歐姆(以下歐姆均指特性阻抗)的RCA接頭同軸線還有光纖
所以，符合SPDIF協定的RCA接頭同軸線就會被當成數位用同軸，但類比線材對於特性阻抗沒有嚴格限制
所以數位用的同軸也可以拿給類比使用
但並非所有RCA訊號線都是同軸結構，基本上只要是有兩根導體(雙絞線、平行線......)
都可以做為RCA訊號線
而BNC用的是非平衡AES3協定用的接頭，對線材的要求一樣是75歐姆的同軸線
特性阻抗為110歐姆的平衡數位線是在平衡式AES3協定所使用，用的接頭是3pin XLR
同理，110歐姆的平衡線也可以用在類比線材

hksarac

PhantomGTR 發表於 2017-7-1 23:57
條線回覆返舊價，雖然係無之前咁優惠，但條線的效果真係好好。
我入呢條線時，仲入多五個呢條線用的 紫銅鍍 ...

ching，你都好狠喎，為什麼不買M9來做呢！

PhantomGTR

jeansky 發表於 2017-7-2 01:36
有冇被解剖呢M11 肉照睇下?

我無見過呀，你有無？

PhantomGTR

hksarac 發表於 2017-7-2 09:24
ching，你都好狠喎，為什麼不買M9來做呢！

地盒線要銀才好，M9 無銀

jeansky

PhantomGTR 發表於 2017-7-2 09:56
我無見過呀，你有無？

我以為你去劏佢咋！

PhantomGTR

jeansky 發表於 2017-7-2 12:52
我以為你去劏佢咋！

KentCheung@FB

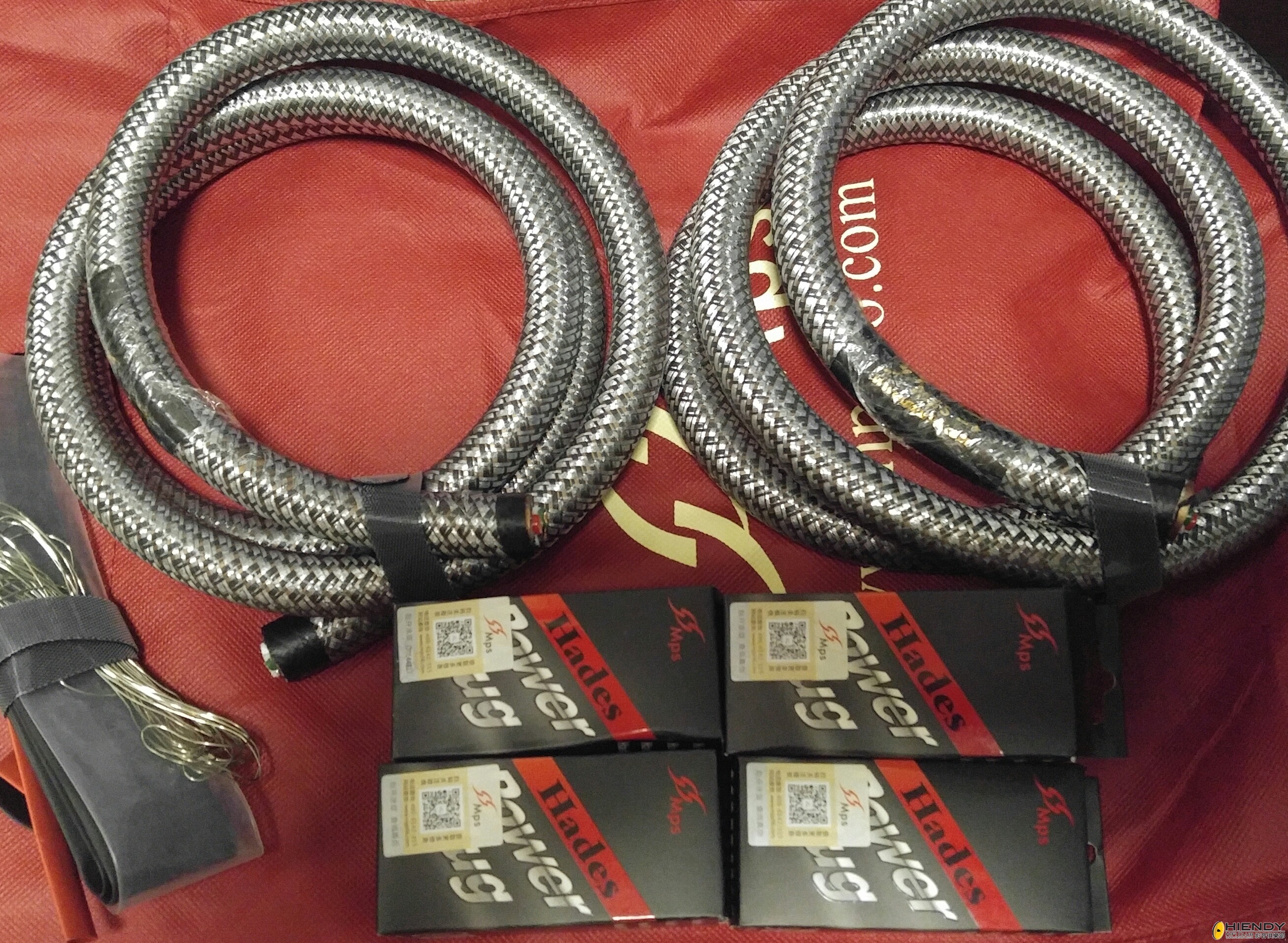

見各位師兄講得咁正，我都忍唔住入左。順風直接到屋企，由落單起計48小時收到。包裝精美，線材實淨，初步收貨。明天再試清楚內涵

hksarac

KentCheung@FB 發表於 2017-7-3 23:49
見各位師兄講得咁正，我都忍唔住入左。順風直接到屋企，由落單起計48小時收到。包裝精美，線材實淨，初步收 ...

有排煲，一天十小時都要十天

PhantomGTR

KentCheung@FB 發表於 2017-7-3 23:49
見各位師兄講得咁正，我都忍唔住入左。順風直接到屋企，由落單起計48小時收到。包裝精美，線材實淨，初步收 ...

恭喜晒，師兄！靜候佳音！

jeansky

KentCheung@FB 發表於 2017-7-3 23:49
見各位師兄講得咁正，我都忍唔住入左。順風直接到屋企，由落單起計48小時收到。包裝精美，線材實淨，初步收 ...

一次過    爽

zxu

琴日我買的兩條M11R 都已經送到，暫時未有時間煲同聽，好期待煲熟之後出到咩後果。

PhantomGTR

jeansky 發表於 2017-7-4 10:47
一次過    爽

你個D 線又煲成點呀，師兄？隻手攰完未呀？

KentCheung@FB

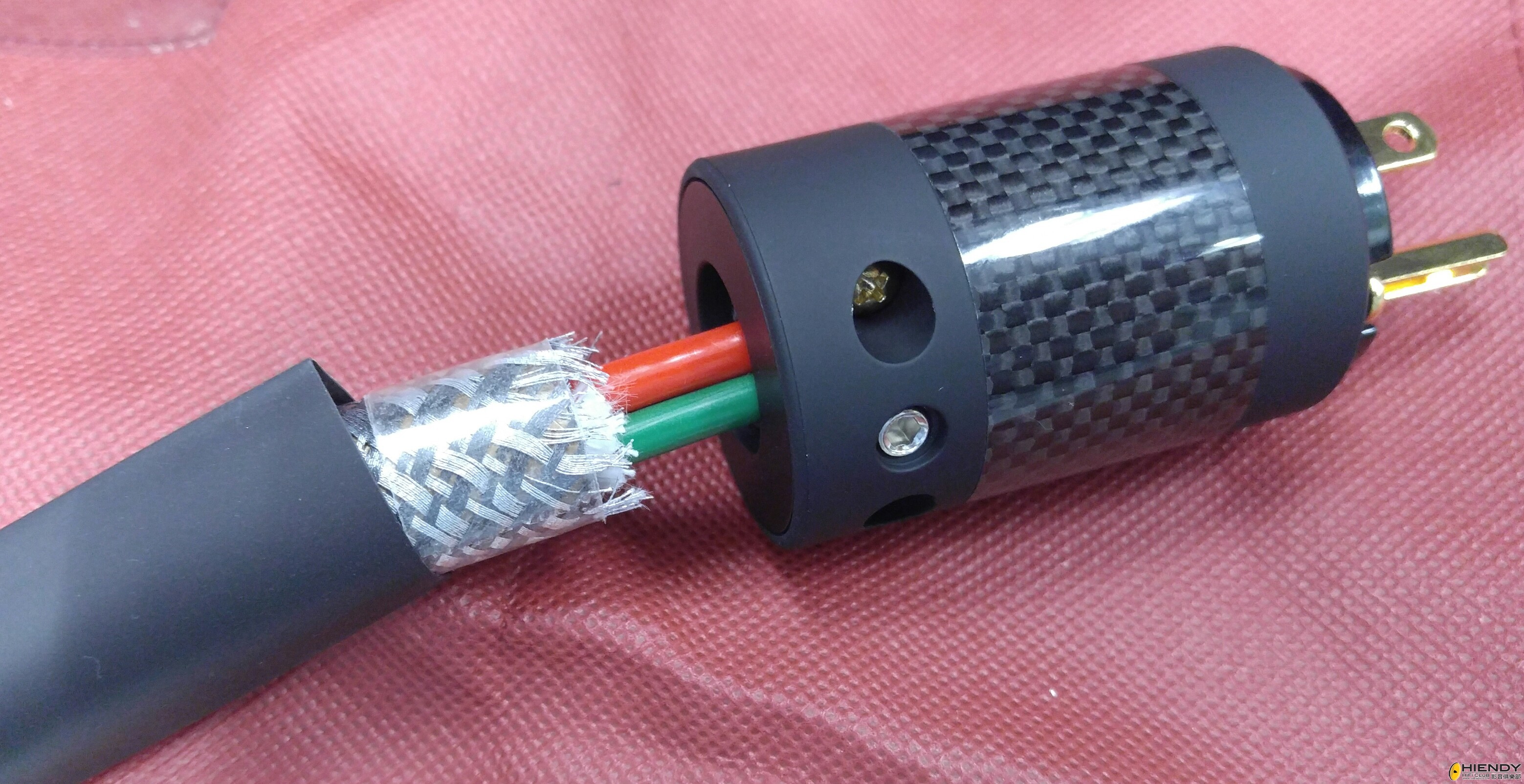

人生第一次diy，真係好有挑戰性，認真唔簡單

PhantomGTR

KentCheung@FB 發表於 2017-7-4 12:23
人生第一次diy，真係好有挑戰性，認真唔簡單

師兄好似未 ground 個 shield。
第一次 DIY 就攪 Teana，俾心機。

KentCheung@FB

PhantomGTR 發表於 2017-7-4 12:25
師兄好似未 ground 個 shield。
第一次 DIY 就攪 Teana，俾心機。  ...

唔明?如何ground個shield?請師兄指點下
