拆拆，說說totaldac d1-six

qdfls

輕解羅裳
Total的外觀到處流淌著毫不妥協的山寨基因，然而內部還是非常有料的。
拆機工具：內六角扳手，十字螺絲刀
外置的電源供應器，其實只是一個變壓器，將雜訊以及電磁干擾隔離在主機之外。抽頭非常之多，共有六組，每組都是獨立的電路處理的。怎麼樣？變態吧，誰讓r2r解碼對電源品質要求辣麼高呢。
外置電源兔


先來一張傻大黑粗的證件照


Totalsix的菊花圖，佈局工整，但木有亮點，共有四組數字輸入，從右往左分別是：USB、光纖、AES、同軸。模擬輸出共有三組：XLR、RCA、耳機口。

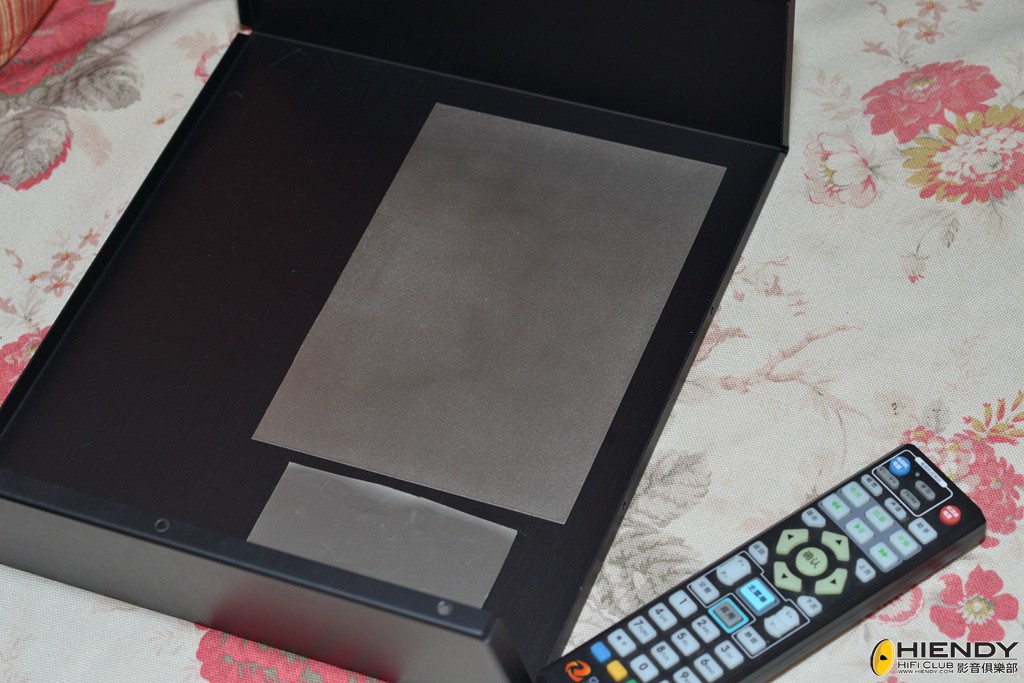

頂蓋上的吸波貼紙，沒有3M的AB5050G來的威武，旁邊貼了3M AB5050G。

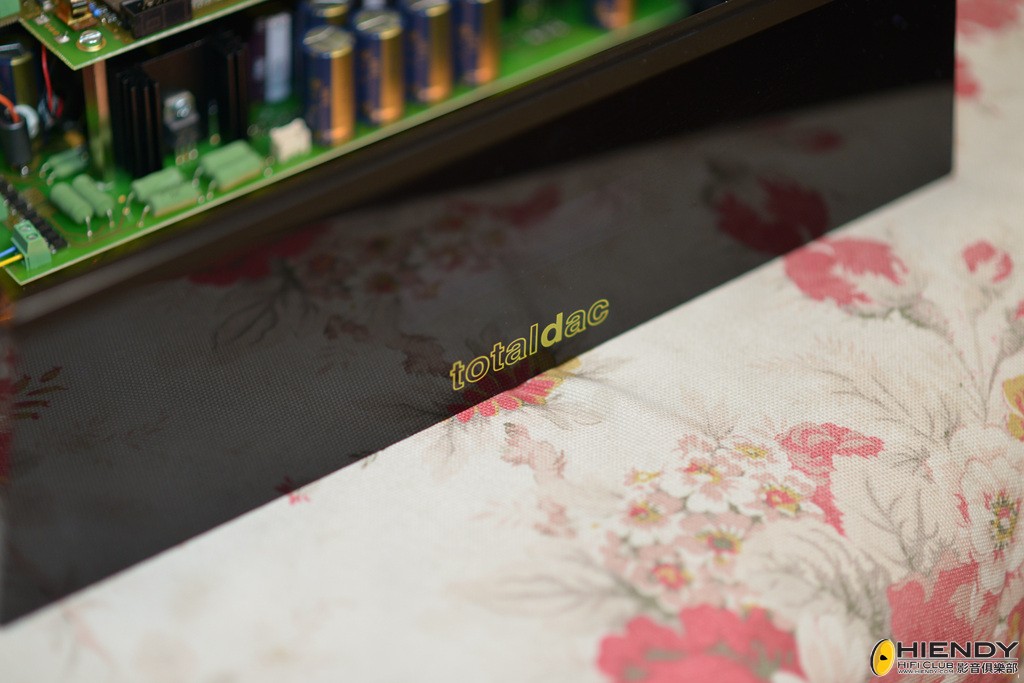

低調的logo


脫衣圖幾張



D1-six和d1-dual的不同
1. Totoalsix才用了6組電阻陣列板，比d1-dual多了2組。d1-dual的四組，每聲道兩組組成全平衡線路，而six是每聲道3組，採用單端線路。
2. Six取消了輸出放大級，模擬模組採用分立組件重新設計。Six輸出電平2.5v，對比dual輸出電平則有3.1v。
Totaldac 解碼的電路板分兩層，上層就是赫赫有名的Vishay電阻陣列，下層是電源電路和輸入輸出電路。Six號稱使用了600片Vishay高精度電阻，如果這個數字屬實。那麼在下層電路板的下麵還有600-288=312片。

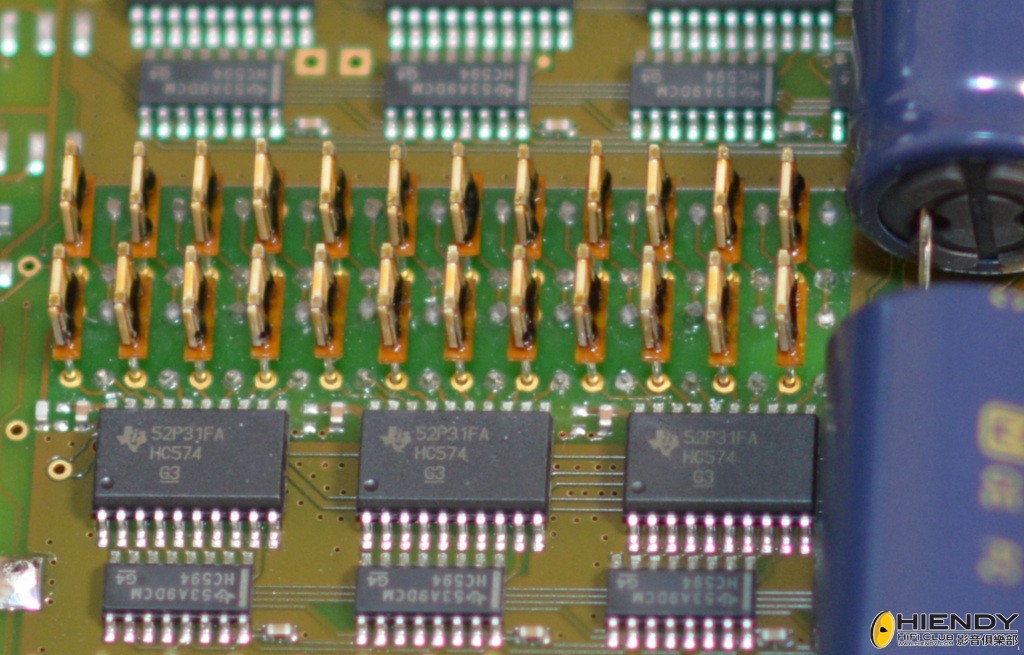

total d1-six使用了TX2575 Naked Bulk Metal "Z" Foild 精度0.01%電阻達到600片之多，在上層電路板使用了144片，24片/組，共六組。在上層電路板的背面同樣位置還有144片。

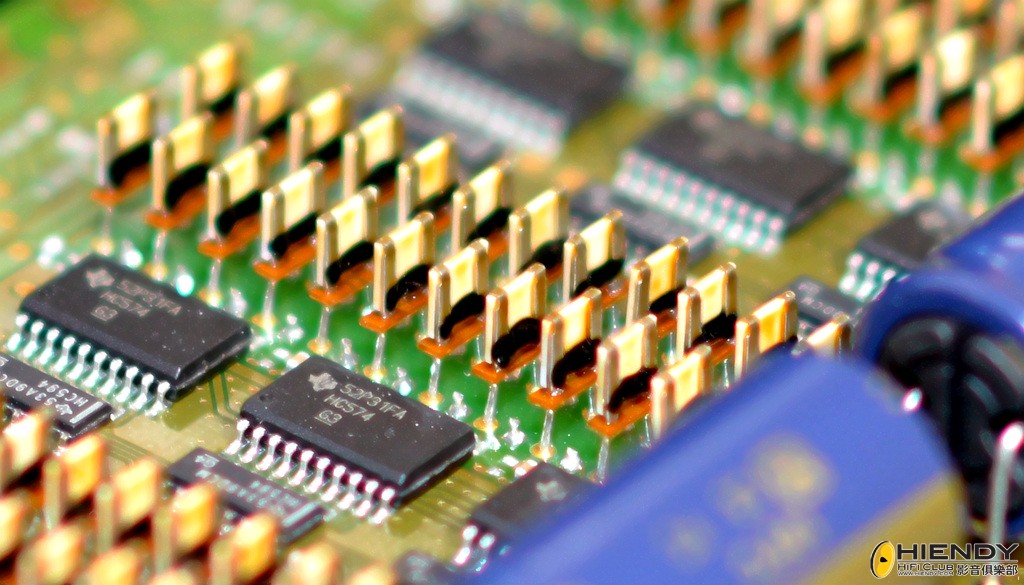

高級電阻排排坐

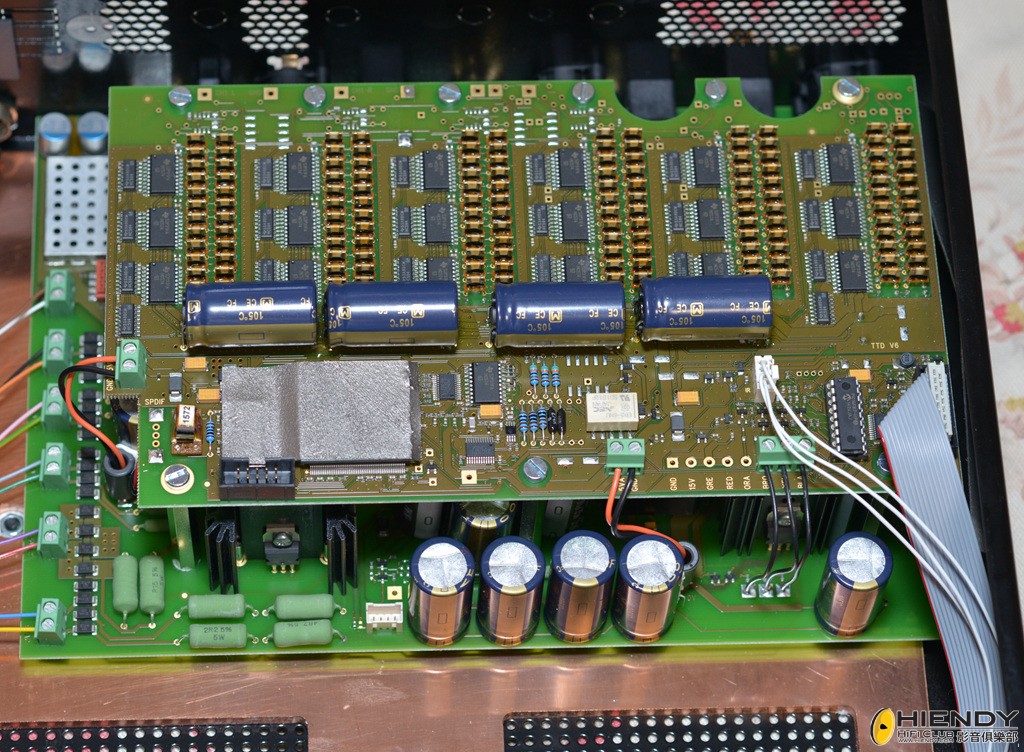

Totalsix的FPGA控制晶片帶了兩層面具，揭開一層，下麵還有一層。瞅了一會，樓主膽怯放棄了。在網上找到dual的控制晶片，樓主大膽猜測這個晶片在total的解碼系列中應該是一樣的。FPGA控制晶片是Lattice公司最高級的晶片---xp2。借圖一張。


看到這個插槽了，這是偏執狂的Vincent用來作為主動電子分音的多路連接插槽，二分頻便是d2，需要兩層板；三分頻是d3，需要三層板。想想都嚇人。
旁邊是7片寄存器，三片HC574，四片HC594。

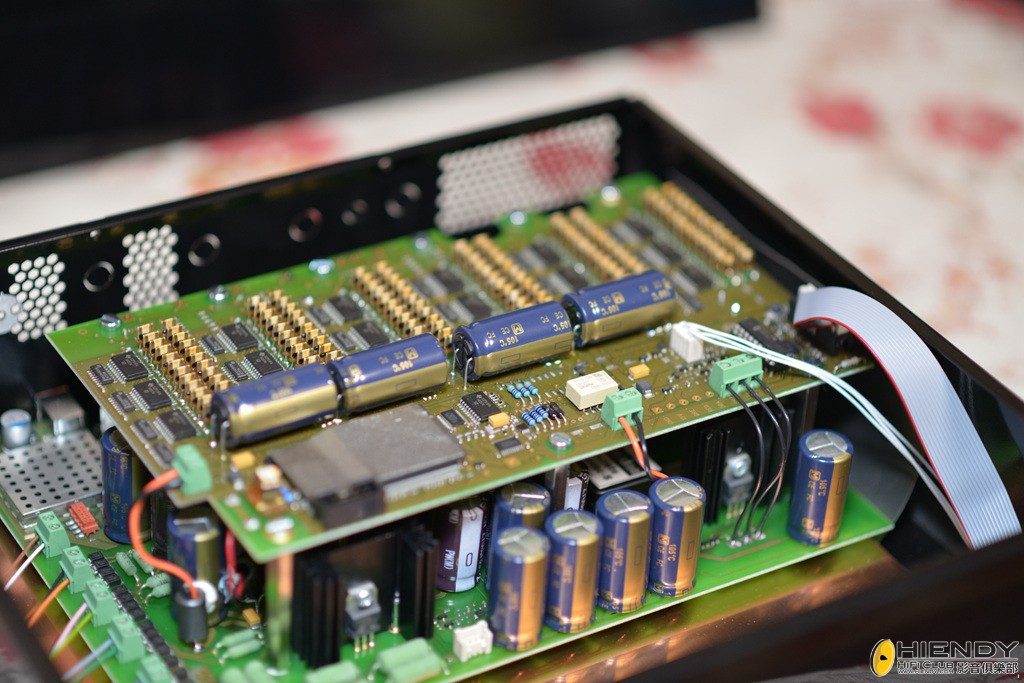

隨處可見的高級金袍電容，10v，耐溫105度，應該是松下產的。

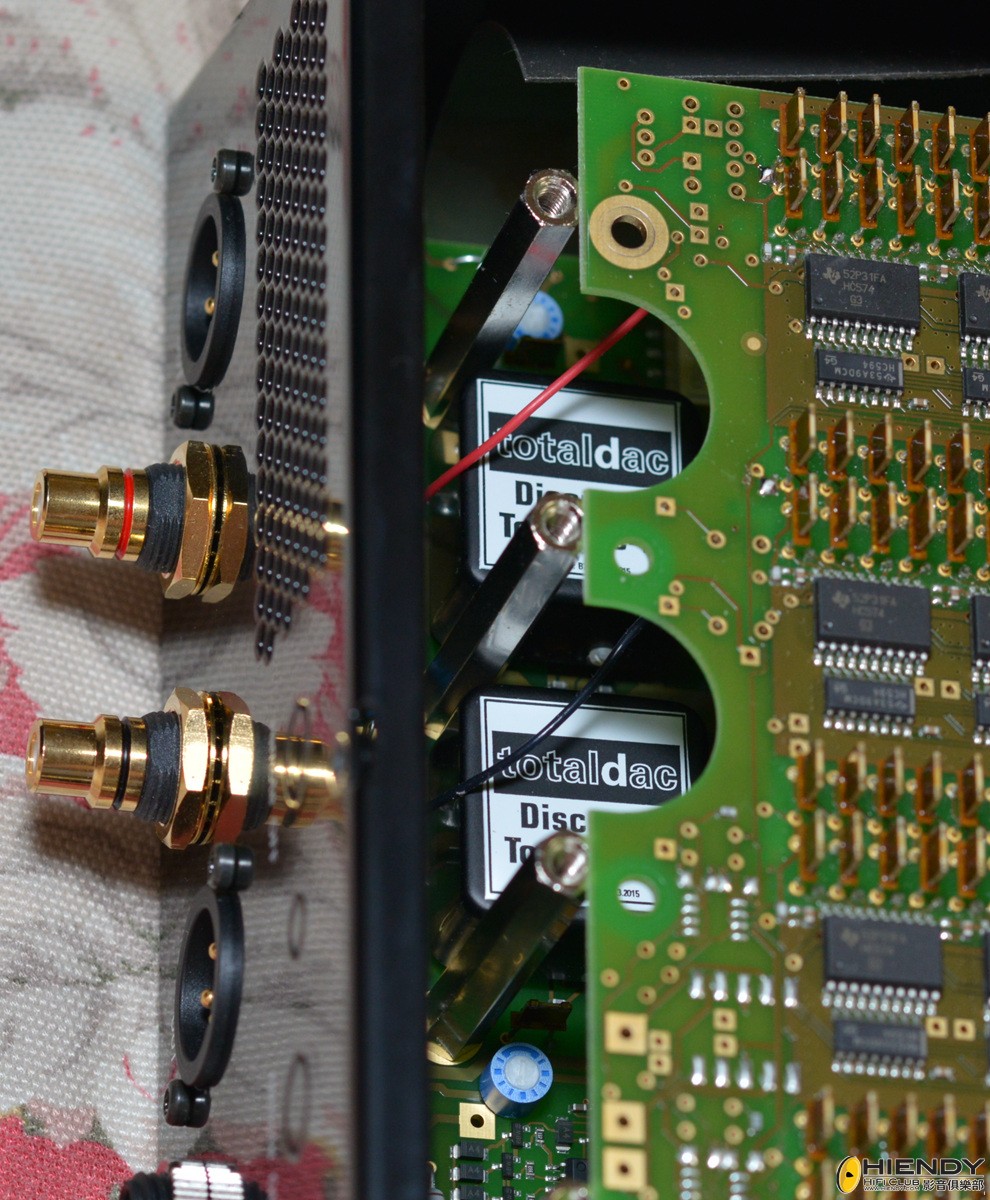

模擬輸出部分採用分立元件設計製作，這樣的模組上面標記Totaldac Discrete Totaldac-B，一共用了5片。在rca輸出部分有兩根細線與上層電路板相連，在電源部分還有兩根線相連，看了一下，這四根線都是焊接的，想完全拆掉上層電路板就需要把這四根線斷開。算了，樓主並沒有這個膽量。


這裏是total的電源輸入部分，共有六組電源輸入，每一組的輸入電壓都不相同。

qdfls

說說totalsix，之一
有一類器材，她像一副照片在影像的邊緣做了銳化、提高了對比度，聲音拉的更開，聲音乾淨背景漆黑，更有線條感，樂器的輪廓也更清晰，器樂及人聲的分離度、解析力更好，由於強化了中低頻，所以聲音聽上去會更有權威感，動態也會來得更猛。這類聲音我們稱之為偏線條、篇解析、偏力量的一種音樂表達方式。但這一處理方法，相對的聲音密度會受到影響，聲音顯得略單薄或者略硬，樂感和聲音細部的紋理會有一定的缺失。這是一種犧牲音樂資訊量、犧牲流暢的樂感為代價的音響性地提升。多數器材屬於此類，其中優質一點的能保留大部分音樂資訊，人工雕琢的痕跡很淡，像是美女淡妝略施粉黛，或嫵媚或妖嬈，總還有一點女人味；稍微差一點的就會有明顯的人工干預的印記，像是一個剛修煉成女人形體的狐狸精，舉手投足之間全無女人形體之美、陰柔之美，卻盡顯一股狐狸的騷味。

Total的聲音和上面提到的迥然不同，在聲音的還原過程中做到極少的干預，保留了儘量完整的音樂要素和聲音細節，出來的聲音非常的流暢、自然、真實。何謂真實？與現實中的聲音一般無二謂之真實。何謂自然？與自然界之聲音一般無二謂之自然。每個音符靈動而不輕浮，鮮活而又質感，飽滿而不臃腫，像是雪山底下流淌的山泉，清冽、甘甜。真實、自然的聲音的是怎樣的？器材仿佛是不存在的，透明的，你聽到的、感覺到只是聲音，你聽到的、感覺到只有音樂。像歌者就在你眼前，歌是專門唱給你一個人聽的，歌聲裏能體會到歌者的或憂愁或哀怨或喜悅的複雜情感。之於古典，則像一個智者、一個哲人在訴說他的人生故事，他的人生感悟，於嫋嫋餘煙之中，或淺斟或低酌，或三五好友團鞠而坐，或孤燈一人閑敲燈花，飄動的音符總能直達你的內心，觸動你內心深處最柔軟的那一處，叫你與他共休戚，同憂患。及一曲終了，聽者忽從夢中醒來，耳邊餘音繚繞，齒間茶有餘香，席間餘溫猶在而佳人已去，恍如隔世。

Totaldac並不是讓人一聽之下就能發出“哇”感歎的解碼。但只需要聆聽一會兒，也許只有一杯茶，一支煙的功夫，你就會發現聽到的是及其自然、真實的聲音。Total所做的僅僅是如剝繭抽絲一樣，將音樂中的每一個細節、每一個要素都有條不紊的一一呈現在你的面前。聆聽totaldac，便如欣賞一副絕美的油畫，有精緻的線條，有考究的暈色，有細緻的筆法，每個細節每個元素都那麼醒目，叫你無法忘記其中的每一個。但這些只不過是油畫整體的一部分，在畫家巧妙的組織下，一切都那麼和諧。仿佛天生就應該這樣組合在一起，於著色，減一分則太淡增一分則太濃；於線條，增其一條則過密減其一條則過疏。聆聽totaldac，便如欣賞一位工匠正在製作工藝品，每個工具都能使用到極致，仿佛工具是他雙手的延伸，自然、和諧、富有美感的動作之後，一件藝術品便呼之欲出。仿佛她就在那裏，工匠所做的只不過是給她撣去灰塵，輕描粉黛。Totaldac所做的其實很簡單，就是還原所有的音樂元素和資訊，一一呈現給你聽。不需要增加什麼，也不會遺漏什麼。相比有些器材即使是位居頂班之列，往往對音樂有自己的理解，比如在還原時會在中頻的低段和低頻的高端增加一點料，從而讓聲音聽起來更有權威感，更有安定感，更有現場感；在高頻段加一點料，從而讓聲音聽起來更通透、更明亮，或者讓聲音變得更華美、更有貴氣。樓主無法評價這種做法是對是錯，但這樣處理的方法的確會討好人，會聽起來覺得好聽，覺得過癮。而totaldac不是這種類型的。樓主想起一個廣告，我們不生產水,我們只是大自然的搬運工! 取山之巔，取水之源，這就是total的全部。

Total表現最好的無疑是人聲，綿密、質感、醇潤、柔美的中頻是total的招牌，尤其在表現女聲方面，在歌者氣息起止承轉之時竟能感覺到一絲甜味和別樣的色彩。跟提升高頻力求表現女性嬌豔嫵媚的做法不同，totaldac的聲音聽起來又非常的自然，感覺聲音是自然天成的，毫無矯揉造作之感，也無半點突兀和不協調。這種聲音可以讓人久聽不累，越聽越想聽。這種甜味和質感的聲音可叫你的大腦在分泌足夠多的多巴胺的同時，還會奉送一點腎上腺素，或者一點荷爾蒙。而這一切取決於你聆聽的音樂類型。

在這樣的歌聲裏，聆聽者閉上眼睛，放鬆身體，有時會感覺一個非常完美的女性在你身邊，在你耳邊淺吟低唱，叫你的心隨著她的歌聲一起飛翔。她就像一個女神，不食人間煙火，卻懂得你的七情六欲，曉得你的悲喜和憂傷，理解你的孤獨和寂寞。在她的歌聲裏，你可以放下一切，忘了過去，忘了自己，你的心靈暫時丟下了你的軀殼，在空靈的世界裏，追隨著自己的夢想在灑滿花瓣的、自由的天空中漫步。一陣惡風襲來，她又化身一個面目崢嶸的魔鬼，不但要攫取你的肉體，更要奪走你的靈魂，你只有徒勞的呼喊，無力的奔跑，最後終於要落入她的魔掌。忽而她又化身成一個香豔性感的女郎，具有唯美好聽的音色，具備無可挑剔的唱功，還有多變的唱腔，她環繞在你的左右，就在你的耳邊，在你的心口，輕輕的歌唱，而你能感覺到卻又看不到她，當她的氣息在你耳邊響起，美妙的歌聲觸及你最柔軟的那一處，你的心會不會萌動，會不會癢癢的？她終於走到你的面前，邀請你和她一起起舞，她既有天使的臉龐，也有魔鬼一樣的身材，現在她正在你身邊大跳辣舞，她嫵媚的眼神不住的在跟你秀曖昧，你會不會伸出你的鹹豬手，想去觸摸那吹彈可破的嬌嫩的肌膚，想體會手掌輕撫過那彈性十足的堅挺，想要體驗那欲迎還拒的嬌羞，想要聽到佳人在懷的呢喃呻吟，想要體會赤裸嬌娃在你強力之下的顫抖。這就是音樂的力量，在歌聲裏，在音樂中，你可以是任何人，你可以做你想做的一切。

Total最常被提到的描述語，總結一下有下麵幾個：一是樂感，即音樂性，二是自然，三是真實，四是平衡性，五是動態。樓主是個技術盲，無法從技術的角度給出任何的解釋。但從下麵幾個細節可見端倪：一、Vincent 不計成本的把電阻從400片增加到600片，二、把全平衡線路調整為單端線路，三、取消輸出放大級，二三的目的是為了保持信號傳遞路徑最短。

Total用音響二十要來衡量，樓主認為有點簡單粗暴了。二十要衡量的是音響性，關於音響性和音樂性是個扯三天也扯不完的話題，音響性和音樂性有時是一致的，有時是相關的，有時是對立的。哎呀，誰扔的臭雞蛋。看官莫要怪樓主，只因漢語太過模糊並不是精准的語言。想要用漢語來做科學的描述，簡直就如拿八十老太的組合王八拳去挑戰重量級拳王。跑題了，回來。

qdfls

說說totalsix，之二


樓主入燒時間不長，到這個月剛好兩年。
回顧過去，這兩年是不斷折騰的兩年，器材進進出出了很多，浪費了很多的精力和瑪尼。卻始終沒有找到自己滿意的聲音。
因此樓主的發燒之路，也是一部瑪尼的血淚史。
在不斷的折騰過程中，樓主漸漸的對聲音的認識發生了不小的轉變。就在這個時候，樓主邂逅了一位美麗的天使---來自法蘭西的浪漫菇涼---total six。下麵要講述的就是樓主和six的故事。

Dcs有句廣告語，only the music。而six告訴我的，just the music。

發燒友有兩種，一種是音響發燒友，一種是音樂發燒友。我要感謝six，是她的潛移默化教我發生了這種轉變：從音響到音樂。
我知道我欠six一個儀式，類似於結婚的那種。從six入門的那一天起，準確的說是six煲開煲透的那一天起，我知道我註定要和她過上一種與以往不一樣的生活，一種全新的生活。
樓主曾經和心理學專家聊過，試圖從她那裏得到我發燒的真實原因。我知道我對音響發燒並不是因為熱愛生活，也不是因為我熱愛音樂，而可能完全是一種心理需求。讓人高興的是，專家肯定了樓主的這種做法，並告訴我通過外部的行為滿足一點心理需求是完全正常的，並不是蛇精病行為。樓主很高興，歐耶。

Six的特質，樓主試圖從音響二十要的角度來談談。二十要其實是有點扯淡的，聲音本來是一個整體，很難從獨立的幾個方面來講。因此樓主會打亂順序，按照自己的理解把這些評價指標重新組織一下，請原諒，樓主這樣做並不是為了裝逼，而是為了講述方便，為的是能夠講得順，講得通。誰讓樓主是枚初燒呢。

1. 音樂性，然而音響與音樂的話題，也就是only the music，逼格滿滿的，有木有？這個蛋很大，並不容易扯。因此樓主很明智的先不講，或許後面會講，或許不會講。

2. 自然度，來自三頻的比例和量感的完美統一
先說一個現象，關於低音和高音的表現形式。一些低端的音響系統，在低音的表現方面能量感是很強的，很有勁道的聲音，也比較硬，當然細節、質感、彈性是沒有的，就是一個音，聲音也顯得緊繃，聽得久了會覺得很累。咚 咚 咚。這種音響效果隨處可見，參照汽車音響。當然有些人會認為這很嗨，很過癮。一些低端的音響系統，在高音的表現方面，高音很亮，又尖又幹，很有穿透力，同樣不能久聽。對於這種情況，有經驗的燒油知道這是低頻潛不下去，高頻飆不上去的表現，正由於上不去也下不來才造成了能量在某個頻段的累積，造成聲音尖硬，過沖的現象。要想辦法向兩端延伸，而不是簡單的限制和削弱低頻和高頻的能量。
     樓主沒聽過高級的音響，不知道牛逼的低頻是如何表現的。儘管鋼琴和管風琴的低頻能下潛到二十幾個赫茲，但很低的低頻（低於40hz）在音樂體裁中很少見。原因有幾個，一是低頻難以表現出音樂性，二低頻的音色並不美，三低頻的控制、錄製、回放難度較大。實際上在音樂作品中低於60hz的低頻也並不多，樂器中常用的低音樂器，例如低音鼓、貝斯的低音頻率在60hz左右，大提琴能到40hz左右但是很少用到這個頻段。其實如果在60-120hz的頻段不缺失，低音就會很好聽，聲音整體就會有氣勢，夠雄渾，夠飽滿。
低頻是聲音的基礎，誇張一點說低頻更像是其他頻段的承載體，低頻決定了聲音的飽滿程度，決定了聲音的安定感、權威感、氛圍感。什麼樣的音是好的低音呢？樓主覺得低音要速度快、潛得下、彈得起。速度慢了聲音會拖泥帶水，掩蓋掉很多細節，也表現不出層次感和質感。而聲音的彈性同樣決定了低音的品質。沒有彈性的低音軟塌塌不會好聽。這三個要素如果比作一個人，下潛深度是身高，速度快是健康狀況，有彈性是精神面貌。
Total的聲音非常健康，三頻的比例和量感適中，聲音安定、沉穩，既醇厚、潤澤又不失靈動、鮮活感。聲音整體具有很強的感染力，音色、旋律表現方面也是盡善盡美。這種聲音特質說明了三頻的比例和量感調配的無可挑剔。說實話，聽到total的聲音，很難會想到什麼三頻啊，什麼能量分佈啊這些東西。你會覺得這聲音很正，這聲音就應該是這樣，這很自然，是天經地義的。從另一個角度來說，total沒有表現出特別的聲音特質，一耳朵聽上去並不會有驚豔的感覺，甚至會感覺很平庸。但如果靜下心來，仔細聆聽，你會發現這才是最自然的聲音，不是一眼美女卻可長相廝守的終身伴侶。
有燒油反映total的低頻是偏保守的，對重口味和低頻控而言確實如此。但我卻不這麼認為。

3.密度和重量感
聲音的密度是什麼鬼？聲音是振動物體推動空氣產生的，人耳聽到的聲音是空氣傳導的，聲音的密度是指空氣的密度嗎？其實聲音的密度是一種感覺，稱之密度感更為合適。聲音的密度實質是一種能量的表徵方式，是填充樂器輪廓或聲音形體的一種能量。而在音響系統的前端，聲音的密度可以指一種資訊量的多寡。
雄渾飽滿的聲音聽起來感覺密度高，細節、層次、聲音紋理豐富的聲音會感覺密度高，反之乾瘦尖硬的聲音會感覺密度低。
談論聲音的密度，我想不能脫離一下幾個因素：
一是音場的大小與形狀，音場夠寬廣，聲音的骨架輪廓能撐得開，談聲音的密度才有意義，理想的音場無邊無際，聲音能充滿整個空間。如果音場收縮、狹窄，聲音的密度也會覺得很高而且凝聚，這種高密度是一種假像，這種聲音並不好聽。
二是要有足夠的解析力，談聲音密度才有意義。如果樂器的分離度不夠，聲音的細節、質感、層次紋理無從分辨，就是一種hufi，hufi的聲音密度高是一種假像。
三是速度要夠快，瞬態回應要快，能表現出微動態，談聲音的密度才有意義。
四是聲音的聚焦要準確，結像形體大小要適中，談聲音的密度才有意義。
有些燒油認為聲音的密度僅僅指中低頻而言，而樓主覺得在高頻方面體現聲音的密度更難能可貴，小提琴的高把位，如果聲音密度夠高，就能聽到更多聲音的紋理和細節，能體會到琴弓和琴弦摩擦的阻力、質感，以及琴弦振動的空氣感。
高的聲音密度會給人一種重量感，覺得聲音幾乎是有輪廓的，是沉甸甸的有下墜感。密度高的聲音是凝聚的，是緊致的，是有彈性的。
密度夠高，弦樂會有粘滯感，感覺會變慢，提琴的擦弦質感明顯，聲音有層次紋理感，即使是小提琴的高把位，聲音仍然不尖利不幹澀不刺耳；管樂會感覺厚潤飽滿，能感覺到空氣在腔體內的振動，充滿力量感；打擊樂的泛音悠長，泛有光彩，非常迷人；鋼琴的低音區的音粒飽滿有重量感，泛音有實體感，高音區則聲音柔潤，晶瑩剔透，有水潤的光澤。
密度夠高，聲音總體有一種權威感，安定感，祥和感，氛圍感，臨場感強烈，仿佛聲音舞臺觸手可及。
密度高的聲音絕不是一味的厚，過厚則顯呆滯，有失輕靈，有失飄逸。尤其在表現民樂方面，過厚是一種缺陷。聲音的密度高，並不會改變什麼，並不會讓女生聽起來像男生，二十歲的小姑涼的聲音聽起來像半老徐娘。曾經用手機給系統做過錄音，是一段女聲，燒油們普遍表示聲音很好聽。也有一個燒油要求樓主錄一段粗狂的男聲來聽聽，樓主聞言笑了，如果total不夠全面，僅僅是一招鮮，那麼total就不要混了，早滾蛋了。
樓主曾經認為聲音密度高與靈動、貴氣、飄逸的聲音特質是背離的。樓主之前的解碼也是以聲音密度高、有模擬感著稱的，在中價位很有代表性。但是跟six比較，這種高密度完全是一種假像，在維繫這種密度的同時，丟掉了很多東西，比如樂感，比如細節，比如節奏感，比如聲音細微處的起伏感，比如聲音的靈動感。我想這可能是濾波或者dsp演算法處理的結果，聲音已經不夠自然，不夠真實了。
不比不知道，不比很幸福。
密度高，可以密不透風疏可跑馬，密度高是予求多少則給予多少，不會多，也不會少。

感謝six，叫我聽到不一樣的聲音，聽到不一樣的音樂！

la1209

精品文章，圖文並茂，生動活潑，配服配服！

la1209

要更正一下，d1-six並沒有600個Vishay bulk-foil resistors，應只得288個才對。d1-twelve才有576個。官網亦說過twelve用了接近600個Vishay bulk-foil resistors

momei

樓主的功力較很多資深發燒友更深厚。佩服！
看用詞我估計樓主一向是在國內受教育的，對嗎？
有個提議。樓主對音色的描述，如果補充一下是用那些聲軌所得到的聽感，那我等讀者便能深入一點理解你的說法。

dominiquetu

qdfls 發表於 2016-7-16 20:44
說說totalsix，之二

作為一名 TotalDac 用家, 完全能明白樓主對 d1-Six 的"愛".

非常感謝樓主也把我對 TotalDac 的"愛"寫出 ! !

smalltiger

支持qdfls兄用心詳細的聽後報告 ，特別是開蓋相片，可以令小虎睇到此機用料精良和線路佈局井然有條，果真是落足心機製作的器材，內㚈皆佳

qdfls

la1209 發表於 2016-7-16 22:50
要更正一下，d1-six並沒有600個Vishay bulk-foil resistors，應只得288個才對。d1-twelve才有576個。官網亦 ...

關於six所用電阻的數量，小弟也有疑問。上層的電路板正反兩面一共288片。下層的底面的電路板上按理不會有那麼多電阻存在的，可惜小弟不能拆機到底，甚為遺憾。
多謝兄台斧正！

la1209

qdfls 發表於 2016-7-17 12:05
關於six所用電阻的數量，小弟也有疑問。上層的電路板正反兩面一共288片。下層的底面的電路板上按理不會有 ...

兄弟，不用拆了，最底那層是沒有的。Vincent在網頁上也有提及兩套機在電阻數量上的分別。

這些，我們這班end-user不用深究了，因為面前這台解碼器所帶來的像真，甜美，溫婉的聲音，毫無保留地重現眼前，對，是看得見的聲音！這種看得見的聲音已經輕易征服了我們！

Totaldac d1-six
-R2R DAC technology using 300 pieces of 0.01% VAR Bulk Metal� Foil resistors Vishay Foil Resistors.

Totaldac d1-twelve
-The d1-twelve uses 6 discrete resistor R2R ladders per channel, so a total of 12 ladders for the system and in other words
roughly 600 Vishay Foil resistors per system, probably unique in the world.

qdfls

momei 發表於 2016-7-17 07:36
樓主的功力較很多資深發燒友更深厚。佩服！
看用詞我估計樓主一向是在國內受教育的，對嗎？
有個提議。樓主 ...

是的，小弟居內地，山東省青島市。
小弟從2014年7月入燒，到今天只有區區兩年時間，有太多的東西需要學習。小弟會慢慢的補上一些把玩six的感受，希望能得到大家的指點。

momei

qdfls 發表於 2016-7-17 12:35
是的，小弟居內地，山東省青島市。
小弟從2014年7月入燒，到今天只有區區兩年時間，有太多的東西需要學習 ...

你兩年已經超過我二十年的功力，認真佩服！
如果你不時往聽現場演奏用來引證和取捨其他人文章裏的一些虛渺描述，內功便會非常紮實，燒途無可限量。
例如你在二十要

momei

你兩年已經超過我二十年的功力，認真佩服！
如果你不時往聽現場演奏用來引證和取捨其他人文章裏的一些虛渺描述，內功便會非常紮實，燒途無可限量。
例如你在二十要

momei

上載不到？

momei

你兩年已經超過我二十年的功力，認真佩服！
如果你不時往聽現場演奏用來引證和取捨其他人文章裏的一些虛渺描述，內功便會非常紮實，燒途無可限量。
例如你在二十要例如你在二十要

momei

[quote]momei 發表於 2016-7-17 15:02
例如你在二十要

momei

你兩年已經超過我二十年的功力，認真佩服！
如果你不時往聽現場演奏用來引證和取捨其他人文章裏的一些虛渺描述，內功便會非常紮實，燒途無可限量。
例如你在二十要
例如你在二十要

momei

你兩年已經超過我二十年的功力，認真佩服！
如果你不時往聽現場演奏用來引證和取捨其他人文章裏的一些虛渺描述，內功便會非常紮實，燒途無可限量例如你在二十要你兩年已經超過我二十年的功力，認真佩服！
如果你不時往聽現場演奏用來引證和取捨其他人文章裏的一些虛渺描述，內功便會非常紮實，燒途無可限量。
例如你在二十要

rocmanb

樓主寫得真係好精彩，佩服
建議板主將呢篇文章放入同學會裏面，作省招牌之用

qdfls

momei 發表於 2016-7-17 15:07
你兩年已經超過我二十年的功力，認真佩服！
如果你不時往聽現場演奏用來引證和取捨其他人文章裏的一些虛渺 ...

兄台太客氣了，叫小弟無地自容了。兄不知道啊，小弟實在是花了九牛二虎之力才寫成這篇小文。
