[附件] 【小玩意】推薦一個測量避震能力的iPhone App

[複製鏈接]
發表於 2016-9-12 17:45:39 | 顯示全部樓層 |閱讀模式
本帖最後由 StevenTam 於 2016-9-12 18:10 編輯

最近身邊朋友熱烘烘的討論音響避震配件,令我想起一位設計避震配件的美國工程師,曾經向我推薦過iPhone上一個 Vibro Checker App,可以測量1Hz-50Hz的上下震動程度,這個App由擁有專業避震背景的公司出品,免費提,好玩,而且容易用!

螢幕快照 2016-09-12 下午5.27.33.png
下載Vibro Checker:
https://itunes.apple.com/hk/app/ ... 93915?l=zh&mt=8
影片教學:
http://vibrochecker.com/index.html#vibrochecker


(雖然同類型App很多,但Vibro Checker是一個得獎的App,各方面達到真正的專業水平)

其實,所謂「避震」,並不是一個理想的說法,因為絕大部份音響避震配件的真正作用並不於「避」這一環,不是「避開」,而是「吸收」和「轉化」,因此,我們使用Vibro Checker App 時,最大目的是測量這類音響配件的「吸收能力」以及「轉化時間」,從而評估這一類配件的功效和成果。不過,在音響器材的情境中,震動幅度往往不是很大,因此直接測量上下的震動程度,數據看起來並不明顯,也不是Vibro Checker App 對音響發燒友的最大用途,現在我就想跟大家分享一個超正,超級實用的用法!




步驟一:打開Vibro Checker App 並把 iPhone放在一般平面上,這個平面可以是書桌、飯桌、或者地板上

步驟二:在iPhone附近大力拍打這個平面(不是直接拍iPhone啊),在5秒倒數後開始分別拍幾下,測量過程中會看到程式上顯示拍打時所產生的一些小波幅,從而取得第一個基準參考數據

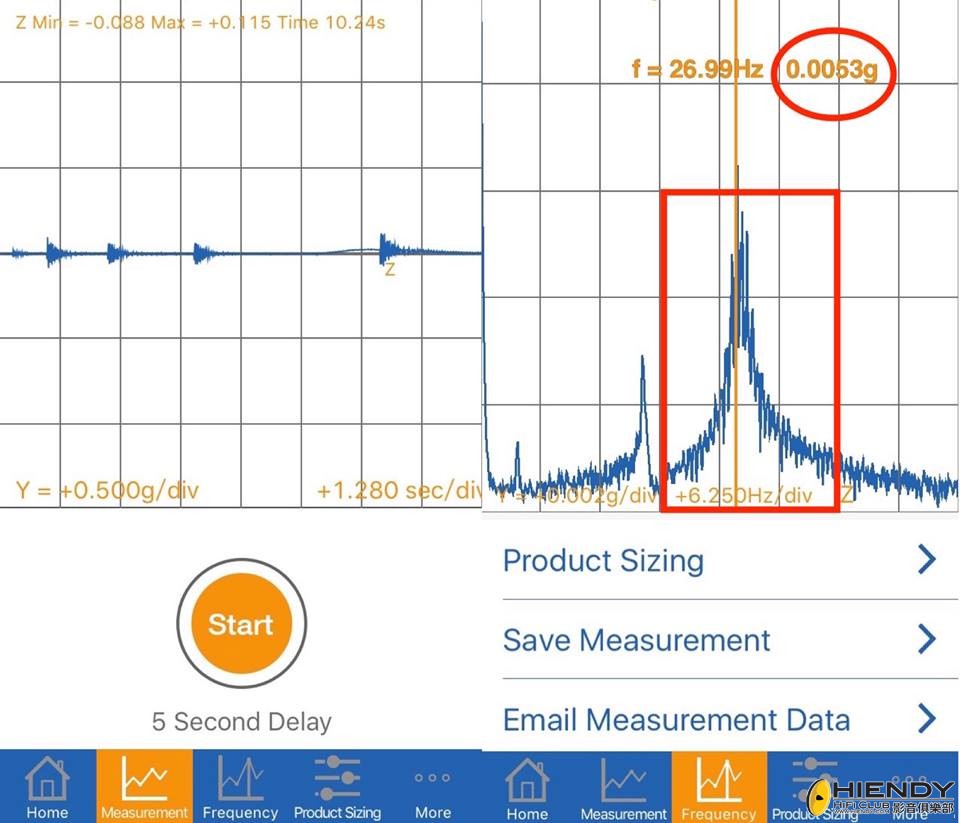

第一個測試,我使用了雲石飯桌作為例子,按圖中數據分析,震動波幅很大,看到一個明顯的波段,數值達0.0053g,並佔據了9格範圍,反映出需要很長時間才吸收和轉化當中的震動。

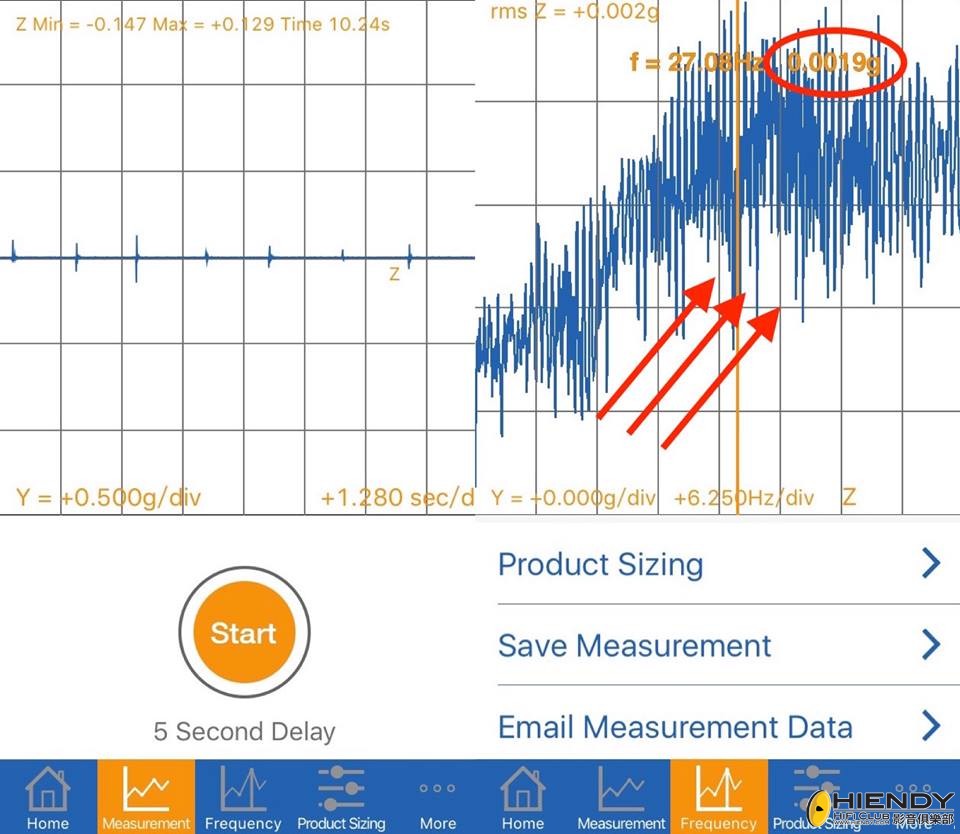

第二個測試,這次是把iPhone放在日本出品的鎂合金避震板上,受影響的震動幅度由0.0053g減到0.0019g,而且影響時間大幅縮短,顯示出這配件的「吸收」和「轉化」能力,不過仍可以看出有一段整體上升波幅,表示震動源仍然是明確影響著


第三個測試,這次是把iPhone放在日本出品的不銹鋼避震腳上,再加上鎂合金避震板,受影響的震動幅度由0.0019g進一步降到0.0013g(或以下),而且波形變得更平均,沒有明顯的上升段,表示影響時間更加短,顯示出板加釘進一步加強了「吸收」和「轉化」能力



(還可以外置專業感應器 DIGIDUCER 333D01,一個專業外置Sensor(約千元)再配合個app就可以測到10kHz)



總結:這個App只能作為小玩意,不能跟專業設備相提並論,再補充一點,電子震動很多產生自高頻的,這個app透過手機內置感應器只能測量到50Hz,並不全面,還有,避震數據好的東西也不一定就代表聽感就是最好的,不過,以一個免費App來講,一部電話隨時玩到,數據能夠有一定參考價值,玩音響時又可以增添一份額外的趣味,單是這種「FUN」,已經足夠說服我推薦給大家。


-------
PS:想更多「FUN」,測量X-Y-Z三維震動,就可以購買考慮 Vibration (Diffraction Limited Design LLC),這個要付費 ,有部分音響廠家嘅工程師都推介過這個App:
https://itunes.apple.com/hk/app/vibration/id301097580?mt=8

評分

7

查看全部評分

發表於 2016-9-12 22:17:22 | 顯示全部樓層
等我又download番個apps玩下先
回復

使用道具 舉報

發表於 2016-9-12 22:20:40 | 顯示全部樓層
我用LG, 無得玩添
回復

使用道具 舉報

發表於 2016-9-13 11:05:24 | 顯示全部樓層
racewong 發表於 2016-9-12 22:20
我用LG, 無得玩添

回復

使用道具 舉報

發表於 2016-9-13 17:36:12 | 顯示全部樓層
Android的可以試試iseismometer。
回復

使用道具 舉報

 樓主| 發表於 2016-9-13 18:24:13 | 顯示全部樓層
這款App只有iPhone版本,但安卓也有很多同類型和同功能的App,您也可以試試找找,關鍵字是「Vibration」
回復

使用道具 舉報

 樓主| 發表於 2016-9-13 18:28:47 | 顯示全部樓層
其實不少廠家也有在Vibration Damping這個環節上下功夫,其中美國shunyata research更拍攝了一段示範片,測試過程和原理與這次所介紹的Vibro Checker App是相似的

DENALI Series - Controlling Vibration
https://youtu.be/m0k417ET7K8
回復

使用道具 舉報

發表於 2016-9-13 19:12:11 | 顯示全部樓層
Thanks. 我都download緊
